Способ окрашивания древесины

Способ окрашивания древесины

Иллюстрации

Показать все

Реферат



Использование: технология окрашивания деталей и изделий из древесины в мебельном производстве. Сущность изобретения: древесный шпон обрабатывают вначале 1-3%-ным водным раствором сернокислой меди (или сернокислого никеля или кобальта), а затем 3-5%-ным водным раствором сульфида натрия. Продолжительность каждой операции 3-5 мин. 1 з.п. ф-лы, 1 табл.

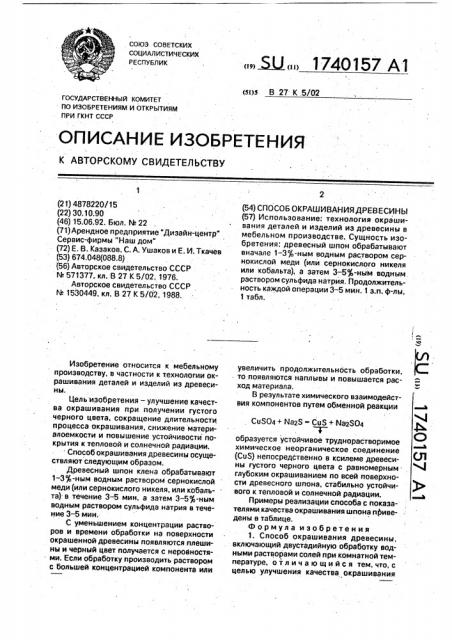

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 27 К.5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4878220/15 (22) 30.10.90 (46) 15.06.92. Бюл. М 22 (71) Арендное предприятие "Дизайн-центр"

Сервис-фирмы "Наш дом" (72) Е. В. Казаков, С. А. Ушаков и Е. И. Ткачев (53) 674.048(088.8) (56) Авторское свидетельство СССР йг 571377, кл. В 27 К 5/02, 1976.

Авторское свидетельство СССР

М 1530449, кл. В 27 К 5/02, 1988.

Изобретение относится к мебельному производству, в частности к технологии окрашивания деталей и изделий из древесины.

Цель изобретения — улучшение качества окрашивания при получении густого черного цвета, сокращение длительности процесса окрашивания, снижение материалоемкости и повышение устойчивости покрытия к тепловой и солнечной радиации.

Способ окрашивания древесины осуществляют следующим образом.

Древесный шпон клена обрабатывают

1-37;-ным водным раствором сернокислой меди (или сернокислого никеля, или кобальта) в течение 3 — 5 мин, а затем 3-5 -ным водным раствором сульфида натрия в течение 3-5 мин.

С уменьшением концентрации растворов и времени обработки на поверхности окрашенной древесины появляются плешины и черный цвет получается с неровностями. Если обработку производить раствором с большей концентрацией компонента или

„„Я2„, 1740157 А1 (54) СПОСОБ ОКРАШИВАНИЯДРЕВЕСИНЫ (57) Использование: технология скрашивания деталей и изделий из древесины в мебельном производстве. Сущность изобретения: древесный шпон обрабатывают вначале 1-3 -ным водным раствором сернокислой меди (или сернокислого никеля или кобальта), а затем 3 — 5ф-ным водным. раствором сульфида натрия. Продолжительность каждой операции 3-5 мин, 1 з.п. ф-лы, 1 табл. увеличить продолжительность обработки, то.появляются наплывы и повышается расход материала.

В результате химического взаимодействия компонентов путем обменной реакции

CuSO4+ йа2$ - CuS+ NazS04 образуется устойчивое труднорастворимое химическое неорганическое. соединение (CuS) непосредственно в ксилеме древесины густого черного цвета с равномерным глубоким окрашиванием по всей поверхности древесного шпона, стабильно устойчивого к тепловой и солнечной радиации.

Примеры реализации способа с показателями качества окрашивания шпона приведены в таблице.

Формула изобретения

1. Способ окрашивания древесины, включающий двустадийную обработку водными растворами солей при комнатной температуре, отличающийся тем, что, с целью улучшения качества окрашивания

1740157 при получении густого черного цвета, сокращения длительности процесса окрашивания. снижения материалоемкости и повышения устойчивости покрытия к тепловой и солнечной радиации, первую стадию обработки осуществляют 1-3 -ным раствором соли металла в течение 3 — 5 мин, а BTQСостав, режим обработки и показатели качества окрашивания шпана

П име ы. еализа ии способа

17-22

17-22

17-22

4,5

Равномерное

Глубокое

С табильно устойчив

Составитель В. Суханов

Редактор И. Касарда Техред M.Ìoðlåíòàë Корректор В. Сорокин

Заказ 2038 Тираж Подписное

В НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101

Состав, концентрация, ;

Сернокислая медь

Сернокислый.никель

Сернокислый кобальт

Сульфид натрия

Режим обработки:

Температура, ОС

Длительность, мин

Показатель качества окрашивания:

Цвет густой черный (балл) Степень окрашивания

Устойчивость к тепловой и солнечной а иации рую стадию обработки осуществляют 3-5фным раствором сульфида натрия в течение

3-5 мин.

2. Способ по и. 1, отличающийся

5 тем, что в качестве соли металла используют сернокислую медь,или сернокислый никель, или сернокислый кобальт..
