Реферат



Использование: относится к технической микробиологии, к исследованию пористых материалов на проницаемость их микроорганизмами . Сущность изобретения: устройство содержит аспиратор со средством для осаждения микроорганизмов и герметичную камеру для образца исследуемого пористого материала. Камера подключена к аспиратору трубопроводами для рециркуляции пробы воздуха с микроорганизмами и имеет патрубки для забора исходных проб и для подвода дезинфектанта, Устройство позволяет определять глубину проникновения микроорганизмов в пористый материал и степень влияния на них дезинфектанта. 1 з.п. ф-лы, 3 ил. /

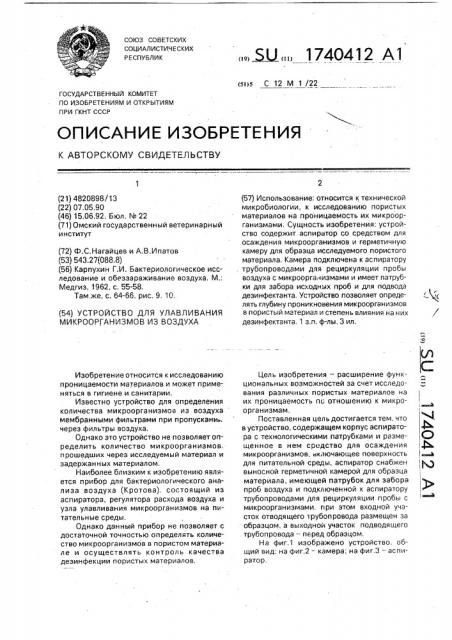

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з С 12 М 1 /22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4820898/13 (22) 07.05,90 (46) 15,06,92, Бюл, ¹ 22 (71) Омский государственный ветеринарный институт (72) Ф.С.Нагайцев и А.B.Èïàòîâ (53) 543.27(088.8) (56) Карпухин Г,И. Бактериологическое исследование и обеззараживание воздуха. М.:

Медгиз, 1962, с. 55-58, Там.же, с. 64-66, рис. 9. 10, (54) УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ

МИКРООРГАНИЗМОВ ИЗ ВОЗДУХА

Изобретение относится к исследованию проницаемости материалов и может применяться в гигиене и санитарии.

Известно устройство для определения количества микроорганизмов из воздуха мембранными фильтрами при пропускани.. через фильтры воздуха, Однако это устройство не позволяет определить количество микроорганизмов. прошедших через исследуемый материал и задержанных материалом, Наиболее близким к изобретению является прибор для бактериологического анализа воздуха (Кротова). состоящий из аспиратора, регулятора расхода воздуха и узла улавливания микроорганизмов на питательные среды.

Однако данный прибор не позволяет с достаточной точностью определять количество микроорганизмов в пористом материале и осуществлять контроль качества дезинфекции пористых материалов.

„„Я „„1740412 А1 (57) Использование: относится к технической микробиологии, к исследованию пористых материалов на проницаемость их микроорганизмами, Сущность изобретения: устройство содержит аспиратор со средством для осаждения микроорганизмов и герметичную камеру для образца исследуемого пористого материала. Камера подключена к аспиратору, трубопроводами для рециркуляции пробы воздуха с микроорганизмами и имеет патрубки для забора исходных проб и для подвода дезинфектанта, Устройство позволяет определять глубину проникновения микроорганизмов в пористый материал и степень влияния на них дезинфектанта. 1 з.п. ф-лы, 3 ил.

Цель изобретения — расширение функциональных возможностей за счет исследования различных пористых материалов на их проницаемость по отношению к микроорганизмам, Поставленная цель достигается тем, что в устройство, содержащем корпус аспиратора с технологическими патрубками и размещенное в нем средство для осаждения микроорганизмов, включающее поверхность для питательной среды, аспиратор снабжен выносной герметичной камерой для образца материала, имеющей патрубок для забора проб воздуха и подключенной к аспиратору трубопроводами для рециркуляции пробы с микроорганизмами, при этом входной участок отводящего трубопровода размещен за образцом, а выходнои участок подводящего трубопровода — перед образцом.

На фиг.1 изображено устройство, общий вид: на фиг.2- камера; на фиг,З вЂ” аспиратор.

Ъ фь.

C) Д ! а

1740412

55

На фиг.1-3 приняты следующие обозначения; 1 — выносная герметичная камера; 2 — образец материала; 3 — выходной участок подводящего трубопровода;, 4 — входной участок отводящего трубопровода; 5 — тру- 5 бопроводы; 6 — корпус аспиратора; 7 — регулятор количества подаваемого воздуха; 8— вентилятор; 9 — средство для осаждения микроорганизмов; 10 — патрубок для подвода дезинфектанта; 11 — патрубок для забора проб 10 воздуха.

В герметичной камере 1 устанавливается образец материала 2, С герметичной камерой 1 соединены выходной участок подводящего трубопровода 3, входной уча- 15 сток отводящего трубопровода 4, патрубок

10 для подвода дезинфектанта, патрубок 11 для забора проб воздуха, Камера 1 соединена трубопроводами 5 с корпусом аспиратора 6, В состав аспиратора входит регулятор 20

7 количества подаваемого воздуха, вентилятор 8, средство 9 для осаждения микроорганизмов.

Устройство работает следующим образом. 25

В герметичной камере 1 устанавливается образец 2 исследуемого материала. Аспиратором 6 при помощи вентилятора 8 по трубопроводам 5 воздух подается в камеру через выходной участок подводящего тру- 30 бопровода 3, одновременно через патрубок

11 для забора проб воздуха вносится заданное количество эталонных микроорганизмов в высушенном состоянии. Воздух с микроорганизмами проходит через иссле- 35 дуемый образец пористого материала 2, поступает через входной участок отводящего трубопровода 4 в трубопровод 5 и по трубопроводу попадает в аспиратор 6. где микроорганизмы оседают на средство 9 для 40 осаждения микроорганизмов.

При определении действия дезинфектанта в приемную часть камеры 1 подается дезинфектант через патрубок 10 для подвода дезинфектанта на торцовую поверхность 45 . образца 2 исследуемого материала.

На 1 см торцовой поверхности образца материала берут 0,1 мг высушенных микроорганизмов, так как поверхность торцовой части-образца составляет 225 cM, то через

2 патрубок для забора проб воздуха в камеру со стороны выходного участка подводящего трубопровода вносят 22,5 мг микроорганизмов и при режиме работы 1 л воздуха/мин проводят прокачивание воздуха, обсемененного микроорганизмами через образец материала, через каждые 5 мин средство для осаждения- микроорганизмов меняют, повторяя так до 60 мин, Чашки с питательными средами ставят в термастат для культивирования на 24-48 ч, после культивирования подсчитывают рост колоний.

Предлагаемое устройство позволяет расширить функциональные возможности за счет исследования различных пористых материалов на их проницаемость по отношению к микроорганизмам.

Формула изобретения

1. Устройство для улавливания микроорганизмов из воздуха. содержащее корпус аспиратора с технологическими патрубками и размещенное в нем средство для осаждения микроорганизмов, включающее поверхность для питательной среды, о т л ич а ю щ е е с я тем, что, с целью расширения функциональных возможностей за счет исследования различных пористых материалов на их проницаемость по отношению к микроорганизмам, аспиратор снабжен выносной герметичной камерой для образца материала, имеющей патрубок для забора проб воздуха и подключенной к аспиратору трубопроводами для рециркуляции пробы с микроорганизмами, при этом входной участок отводящего трубопровода размещен за образцом, а выходной участок подводящего трубопровода — перед образцом.

2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что герметичная камера для образца материала имеет патрубок для подвода дезинфектанта, укрепленный на ее стенке, перед образцом по ходу рециркуляции пробы.
