Подпорная стенка

Подпорная стенка

Иллюстрации

Показать все

Реферат



Использование: в качестве устройств для укрепления берегов и откосов земляных гидросооружений и защиты их от разрушающего воздействия течений и волн. Сущность изобретения: в подпорной стенке, состоящей из ограждающей наклонной стенки (2), на которой свободно уложена лицевая панель (6)f выполненная из блоков. Ограждающая стенка (2) снабжена направляющими двутаврового сечения (5), образующими пазы стенками двутаврового сечения, с шагом, равным ширине блока

(щи <фВЕТСНИХ

Ц

РЕСПУБЛИК (51)5 Е 02 В 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО И306РЕТЕНИЯМ И OYHPbfTHAM

ПРИ ГКНТ СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1. (21) 4848947/15 (22) 09.07.90 (46) 15.06.92. Бюл. И 22 (71) Белорусский политехнический ин» ститут (72) Е.И, Левкевич и Н.В. Сурма (53) 627.8(088.8) (56) Авторское свидетельство .СССР 1 1476039, кл. Е 02 В 3/06, 1987.. (54) подпоРнАя сТЕНКА (57) Использование: в качестве устройств для укрепления берегов и откосов земляных гидросооружений и защиты. их от разрушающего воздействия тече»

„„SU„, 1740530 A1

2 нии и, волн. Сущность изобретения. в подпорной стенке, состоящей из ограждающей наклонной стенки (2), на .которой свободно уложена лицевая панель(6) выполненная из блоков, ограждающая стенка (2) снабжена направляющими двутаврового сечения (5), образующими пазы стенками двутаврового сечения, с шагом, равным ширине блока (6) панели. Блоки (6).лицевой панели перемещаются в направляющих (5), которые исключают возможные перекосы и зависание отдельных панелей в случаях, когда основание сложено неоднородными грунтами. 3 ил.

Изобретение относится к гидротехническому строительству, а более конкретно - к устройствам для укрепления берегов и откосов земляных гидросоору

5 жений и защиты их от разрушающего воздействия течений и волн.

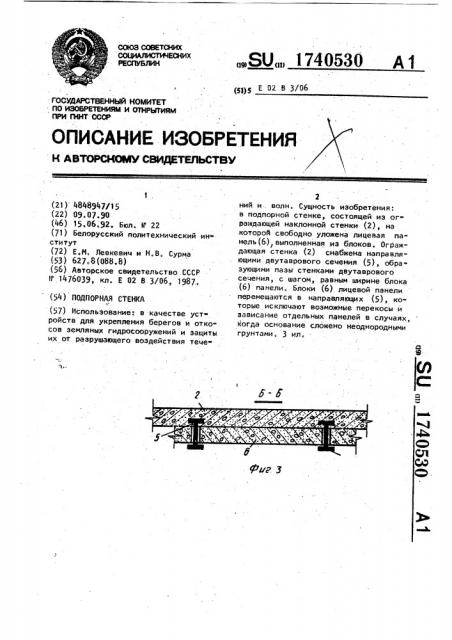

Цель изобретения - повышение надежности работы стенки, На фиг. 1 изображена подпорная стенка с опиранием ее горизонтальной плиты на грунт основания, поперечный разрез; на фиг. 2 - вид А на фиг, 1 (со стороны фасада); на фиг. 3 раз рез Б-Б на фиг. 2. . 15 Подпорная стенка состоит из размещенной наклонно на откосе засыпки 1, ограждающей стенки 2, обращенной в сторону засыпки 1, горизонтальной плиты 3, жестко соединенной со стенкой 20

2 по подошве и размещенной на основании ч под засыпкой 1. На лицевой поверхности наклонной ограждающей стен». ки 2 имеются расположенные вертикально направляющие 5 двутаврового сечения, 2д стенки и полки которых образуют пазы, в которых свободно помещена лицевая панель, что позволяет панели 6 под действием собственного веса по мере размыва грунта дна в водоеме опускать ся.

Концевой участок 7 панели 6 выполнен клиновидным и заглублен в грунт

8 основания дна ниши уровня размыва.

В данной стенке лицевая панель своим весом создает дополнительное давление на ограждающую стенку, увеличивая устойчивость всей подпорной стенки в целом, По мере размыва дна водоема панели 6, перемещаясь вниз О по стенке 2 в направляющих 5, опускаются ниже, врезаясь клиновидным концом в грунт, тем самым осуществляя автоматическую защиту основания от размыва.

Предлагаемая стенка имеет более высокую надежность по сравнению с прототипом вследствие того, что благодаря наличию направляющих обеспечивается независимое друг от друга паралпельное поступательное без перекосов движение лицевых панелей в случае неравномерного размыва грунта основания по фронту стенки, что исключает возможность их зависания. Кроме . того, если при размыве грунта основания под нижний клиновидный выступ попадет крупный камень или другое инородное тело, исключается возможность отставания лицевой панели от плоскости скольжения по ограждающей стенке, что повышает надежность ее работы и исключает возможность разрушения, формула и з о б р е т е н и я

Подпорная стенка, включающая размещенную наклонно на откосе засыпки ограждающую стенку с горизонтальной плитой, жестко соединенной со стенкой и уложенной на грунт в основании засыпки, и лицевую панель из блоков, уложенную на ограждающую стенку, при этом нижний конец блоков лицевой панели заглублен в грунт ниже уровня размыва грунта основания,.о т л ич а ю щ а я с я тем, что, с целью повышения надежности работы стенки, она снабжена направляющими двутаврового сечения, частично вмоноличенными одной из полок двутаврового сечения в лицевую поверхность ограждающей стенки и установленными с шагом, равным ширине блока лицевой панели, при этом противоположные полки двутаврового сечения выполнены выступающими относительно наружной поверхности лицевой панели и установлены с перекрытием ими торцов смежных блоков панелей.

1740530

Составитель В. Казаков

Техред М,Моргентал Корректор С.. Шекмар

Редактор Н, Швыдкая

Заказ 2056 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Б-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Укгород, ул. Гагарина, 101
