Массивно-контрфорсная плотина

Массивно-контрфорсная плотина

Иллюстрации

Показать все

Реферат



Использование: при возведении высоконапорных гидротехнических сооружений, в частности плотин гидроэлектростанций. Сущность изобретения: массивно-контрфорсная плотина состоит из контрфорсов с верховыми оголовками 1, выполненными расширяющимися в сторону нижнего бьефа , и размещенными между ними упорными элементами 2. Упорные элементы 2 имеют в сечении форму трапеции-клина с меньшей стороной со стороны низовой грани. В швах 3 между оголовком 1 и упорным элементом 2 выполняется промазка из материала с низкими сдвиговыми показателями (например, битума), устраивается со стороны напорной грани противофильтрационное уплотнение, а за ним - дренажная полость 4. При действии гидростатического давления происходит перемещение упорного элемента 2 по швам 3 и его заклинивание между верховыми оголовками 1. При этом в швах 3 образуется распорное усилие, направленное практически перпендикулярно плоскости швов 3 и обжимающее оголовок 1 и упорный массив 2. Благодаря дополнительному обжатию напорной зоны плотины улучшается ее напряженно-деформационное состояние , повышается сейсмостойкость и в целом надежность работы сооружения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я>5 Е 02 В 7/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4878852/15 (22) 30,10.90 (46) 15.06,92. Бюл, N. 22 (71) Украинское отделение Всесоюзного проектно-изыскательского и научно-исследовательского института "Гидропроект" им.

С.Я.Жука (72) Ю.А,Ландау (53) 627.8 (088.8) (56) Авторское свидетельство СССР

N- 153693, кл. Е 02 В 7/14. 1963.

Авторское свидетельство СССР

N. 883230, кл. Е 02 В 7/14, 1981. (54) МАССИВНО-КОНТРФОРСНАЯ ПЛОТИНА (57) Использование: при возведении высоKoHBll0pHblx гидротехнических сооружений, в частности плотин гидроэлектростанций.

Сущность изобретения: массивно-контрфорсная плотина состоит из контрфорсов с верховыми оголовками 1, выполненными расширяющимися в сторону нижнего бьеЯ2„„1740536 А1 фа. и размещенными между ними упорными элементами 2. Упорные элементы 2 имеют в сечении форму трапеции-клина с меньшей стороной со стороны низбвой грани. В.швах

3 между оголовком 1 и упорным элементом

2 выполняется промазка из материала с низкими сдвиговыми показателями (например. битума), устраивается со стороны напорной грани противофильтрационное уплотнение. а за ним — дренажная полость 4. При действии гидростатического давления происходит перемещение упорного элемента 2 по швам 3 и его заклиниеание между верховыми оголовками 1. При этом в швах 3 образуется распорное усилие, направленное практически перпендикулярно плоскости швов 3 и обжимающее оголовок 1 и упорный массив 2. Благодаря дополнительному обжатию напорной зоны плотины улучшается ее напряженно-деформационное состояние. повышается сейсмостойкость и в целом надежность работы сооружения, 2 ил.

1740536

Изобретение относится к гидротехническим сооружениям, в частности к контрфорсным плотинам гидроэлектростанций.

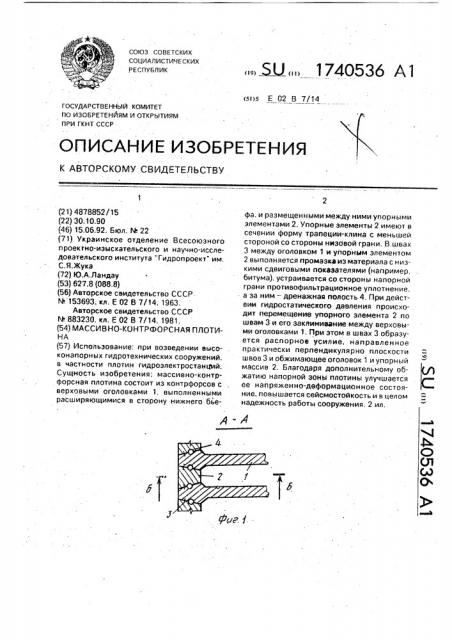

Цель изобретения — упрощение конструкции и повышение надежности в работе плотины, На фиг, 1 показан план плотины, разрез

А — А на фиг. 2; на фиг,2 — разрез Б — Б на фиг.

Составитель В.Казаков

Техред М.Моргентал . Корректор M.Ìàêñèìèøèíåö

Редактор Н.Швыдкая.Заказ 2057 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Массивно-контрфорсная плотина состоит из контрфорсов верховыми оголовками 1, выполненными расширяющимися в сторону нижнего бьефа, и размещенными между ними упорными элементами 2.

Упорные элементы 2 имеют в сечении форму трапеции-клина с меньшей стороной со стороны низовой грани. В швах 3 между оголовком 1 и упорным элементом 2 выполняется промаха из материала с низкими сдвиговыми показателями (например, битума) устраивается со стороны напорной грани противофильтрационное уплотнение, а за ним дренажная полость 4. При действии гидростатического давления происходит перемещение упорного элемента 2 по швам

3 и его заклинивание между верховыми оголовками 1. При этом в швах 3 образуется распорное усилие, направленное практически перпендикулярно плоскости швов 3 и обжимающее оголовок 1 и упорный элемент

2. Благодаря дополнительному обжатию напорной зоны плотины улучшается ее напряженно-деформационное состояние, повышается сейсмостойкость и в целом

5 . надежность работы сооружения.

В шве 3 в условиях обжатия,.а также благодаря устройству уплотнений и дренажной полости 4 обеспечивается необходимая водонепроницаемость а также перехват

10 профильтровавшейся воды.

Конструкция оголовка 1 и упорного элемента 2 имеют простую форму.

Таким образом, в предлагаемой плотине обеспечивается упрощение конструкции

15 и повышение надежности работы.

Формула изобретения, Массивно-контрфорсная плотина, содержащая контрфорсы в виде стенок с мас20 сивными верховыми оголовками и размещенными между контрфорсами упор-. нымиэлементами,отличающаяся тем, что, с целью упрощения конструкции и повышения надежности в работе плотины, 25 массивные верховые оголовки контрфорсов выполнены расширяющимися в сторону нижнего бьефа, а упорные элементы, устроенные между ними. выполнены в сечении в виде трапеции-клина с меньшим основани30 ем,со стороны низовой грани плотины.
