Способ восстановления элементов каркаса здания

Способ восстановления элементов каркаса здания

Иллюстрации

Показать все

Реферат



Сущность изобретения: при восстановлении элементов каркаса здания установку временной опоры в виде стойки с элементами стержневой системы производят между плоскостями соседних ферм в вертикальной плоскости рядового прогона, опорные узлы рядового прогона и смежных с ним прогонов соединяют со стойкой опоры. Стойку устанавливают со смещением к одной из ферм. Стойку устанавливают наклонно. После этого производят разгрузку элементов каркаса путем подъема ферм на опоре, восстановление элемента каркаса, возврат ферм в проектное положение и демонтаж элементов стержневой системы и временной опоры. 2 з.п. ф-лы, 3 ил.

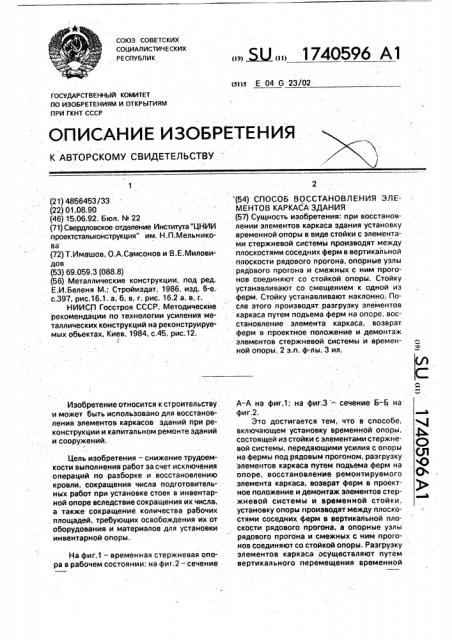

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 G 23/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4856453/33 (22) 01.08. 90 (46) 15.06.92. Бюл. М 22 (71) Свердловское отделение Института "ЦНИИ проектстальконструкция" им, Н.П.Мельникова (72) Т.Имвшов, О.А,Самсонов и В,E.Ìèëîâèдов (53) 69.059,3 (088.8) (56) Металлические конструкции, под ред.

E.È.Áåëåíÿ М.; Стройиздат, 1986, изд. 6-е, с.397, рис,16.1. а, б, в, r, рис. 16.2 а, в, г.

НИИСП Госстроя СССР, Методические рекомендации по технологии усиления металлических конструкций на реконструируе. мых объектах, Киев, 1984, с,45, рис.12. (Изобретение относится к строительству и может быть использовано для восстановления элементов каркасов зданий при реконструкции и капитальном ремонте зданий и сооружений.

Цель изобретения — снижение трудоемкости выполнения работ за счет исключения операций по разборке и восстановлению кроили, сокращения числа подготовительных работ при установке стоек в инвентарной опоре вследствие сокращения их числа, а также сокращение количества рабочих . площадей, требующих освобождения их от оборудования и материалов для установки инвентарной опоры.

На фиг.1 — временная стержневая опора в рабочем состоянии; на фи .2 — сечение

„,. Ж,, 1740596 А1 (54) СПОСОБ ВОССТАНОВЛЕНИЯ ЭЛЕМЕНТОВ КАРКАСА ЗДАНИЯ (57) Сущность изобретения: при восстановлении элементов каркаса здания установку временной опоры в виде стойки с элементами стержневой системй производят между плоскостями соседних ферм в вертикальной плоскости рядового прогона, опорные узлы рядового прогона и смежных с ним прогонов соединяют со стойкой опоры. Стойку устанавливают со смещением к одной из ферм. Стойку устанавливают наклонно. После этого производят, разгрузку элементов каркаса путем подъема ферм на опоре, восстановление элемента каркаса, возврат ферм а проектное положение и демонтаж элементов стержневой системы и временной опоры. 2 з.п. ф-лы, 3 ил.

А-А на фиг.1; на фиг,3 — сечение Б-Б на фиг.2. а . Это достигается тем, что в способе, включающем установку временной опоры, состоящей из стойки с элементами стержневой системы, передающими усилия с опоры на фермы под рядовым прогоном, разгрузку элементов каркаса путем подъема ферм на опоре, восстановление ремонтируемого элемента каркаса. еоаерат ферм е проектное положение и демонтаж элементов стер° ааакй жневой системы и временной стойки, установку опоры производят между плоскостями соседних ферм в вертикальной плоскости рядового прогона,.а опорные узлы рядового прогона и.смежных с ним прогоноа соединяют со стойкой опоры. Разгрузку элементов каркаса осуществляют путем вертикального перемещения временной

1740596 опоры, При необходимости стойка может быть смещена к одной из ферм либо установлена наклонно, В предлагаемом способе временная инвентарная опора 8 виде стойки 1 устанавливается в удобном месте между плоскостями соседних ферм 2 в вертикальной плоскости рядового прогона 3. При этом элементы стержневой системы 4 соединяют стойку 1 с опорными узлами рядового прогона 3 и смежных с ним прогонов 5. Для подъема ферм на опоре используют домкраты 6.

Выполнив подготовительные операции по сборке конструкций, стойку 1 поддомкрачивают на требуемое усилие, тем самым разгружая ферму 2. После полного включения ремонтируемого элемента или узла из работы выполняется его усиление или замена, Приведя ферму 2 в проектное положение, постепенно снижают давление в домкрате 6 до величины, от которой начинается поддомкрачивание стойки 1, затем отсоединяют стойку 1 от стержневой системы, доводят давление в домкратах 6 до нулевого значения и демонтируют инвентарную стойку 1 и стержневую систему 4.

Формула изобретения

1. Способ восстановления элементов

5 каркаса здания, включающий установку временной опоры в виде стойки с элементами стержневой системы, передающими усилия с опоры на фермы под рядовым прогоном, разгрузку элементов каркаса путем

10 подъема ферм на опоре. восстановление элемента каркаса, возврат ферм в проектное положение и демонтаж элементов стержневой системы и временной опоры, о т л ич а ю шийся тем, что, с целью снижения

15 трудоемкости выполнения работ, установку опоры производят между плоскостями соседних ферм в вертикальной плоскости рядового прогона, а опорные узлы рядового прогона и смежных с ним прогонов соеди20 няют со стойкой опоры, 2. Способ по и 1, отличающийся тем, что стойку устанавливают со смещением к одной из ферм. 3. Способ по п.1, отличающийся

25 тем, что стойку устанавливают наклонно.

1740596

Составитель Т.Имашов

Редактор Н.Федорова Техред М.Моргентал Корректор С.Шевкун

Заказ 2059 Тираж Подписное.

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР . 113035; Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород ул.Гагарина, 101
