Самовсасывающий вихревой насос

Самовсасывающий вихревой насос

Иллюстрации

Показать все

Реферат

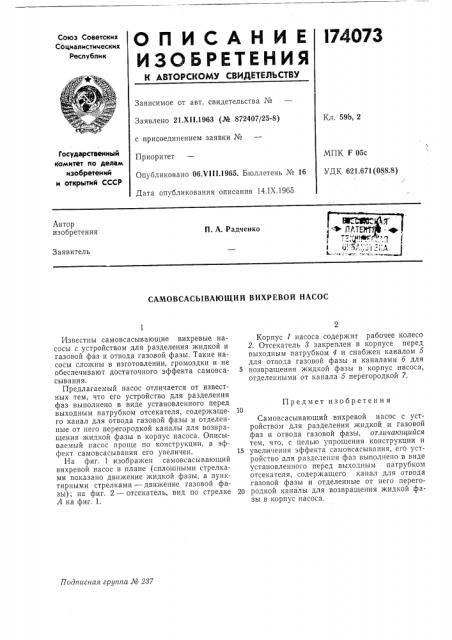

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.Х11.1963 (№ 872407/25-8) Кл. 59b, 2 с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

МПК F 05c

УДК 621.671(088.8) Опубликовано 06Х!11.1965. Бюллетень № 16

Дата опубликования описания 14.1Х.1965

Автор изобретения

П. А. Радченко

Заявитель

САМОВСАСЫВАЮЩИЙ ВИХРЕВОЙ НАСОС

Предмет изобретения

Самовсасывающий вихревой насос с устройством для разделения жидкой и газовой фаз и отвода газовой фазы, отличающийся тем, что, с целью упрощения конструкции и

15 увеличения эффекта самовсасывания, его устройство для разделения фаз выполнено в виде установленного перед выходным патрубком отсекателя, содержащего канал для отвода газовой фазы и отделенные от него перего20 родкой каналы для возвращения жидкой фазы в корпус насоса.

Подписная группа № 287

Известны самовсасывающие вихревые насосы с устройством для разделения жидкой и газовой фаз и отвода газовой фазы. Такие насосы сложны в изготовлении, громоздки и не обеспечивают достаточного эффекта самовсасывания.

Предлагаемый насос отличается от известных тем, что его устройство для разделения фаз выполнено в виде установленного перед выходным патрубком отсекателя, содержащего канал для отвода газовой фазы и отделенные от него перегородкой каналы для возвращения жидкой фазы в корпус насоса. Описываемый насос проще IIO конструкции, а эффект самовсасывания его увеличен.

На фиг. 1 изображен самовсасывающий вихревой насос в плане (сплошными стрелками показано движение жидкой фазы, а пунктирными стрелками — движение газовой фазы); на фиг. 2 — отсекатель, вид по стрелке

А на фиг. 1.

Корпус l насоса содержит рабочее колесо

2. Отсекатель 3 закреплен в корпусе перед выходным патрубком 4 и снабжен каналом 5 для отвода газовой фазы и каналами 6 для возвращения жидкой фазы в корпус насоса, отделенными от канала 5 перегородкой 7.

174073
