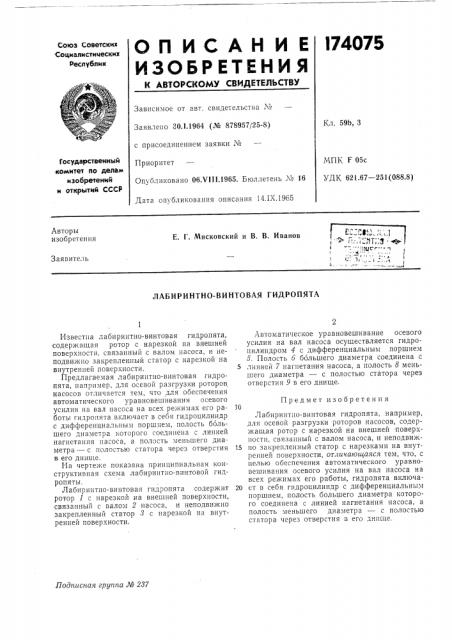

l74075

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл. 59Ь, 3

Заявлено 20.1.1964 (№ 878957/25-8) с присоединением заявки М

Приоритет

Государственный комитет по дела.м изобретений и открытий СССР

МПК F 05с

УДК 621.67 — 251(088.8) Опубликовано 06Х111.1965. Бюллетень М 16

Дата опубликования описания 14.iX.1965

Авторы изобретения

Е, Г. Мясковский и В, В, Иванов

«17 Л г «

« !

1«;,, «

« «

Заявитель

ЛАБИРИНТНО-ВИНТОВАЯ ГИДРОПЯТА

Подписная группа № 287

Известна лабиринтно-винтовая гидропята, содержащая ротор с нарезкой на внешней поверхности, связанный с валом насоса, и неподвижно закрепленный статор с нарезкой на внутренней поверхности.

Предлагаемая лабиринтно-винтовая гидропята, например, для осевой разгрузки роторов насосов отличается тем, что для обеспечения автоматического уравновешивания осевого усилия на вал насоса на всех режимах его работы гидропята включает в себя гидроцилиндр с дифференциальным поршнем, полость ббльшего диаметра которого соединена с линией нагнетания насоса, а полость меньшего диаметра — с полостью статора через отверстия в его днище.

На чертеже показана принципиальная конструктивная схема лабиринтно-винтовой гидропяты.

Лабиринтно-винтовая гпдропята содержит ротор 1 с нарезкой ыа внешней поверхности, связанный с валом 2 насоса, и неподвижно закрепленный статор 8 с нарезкой на внутренней поверхности.

Автоматическое уравновешивание осевого усилия на вал насоса осуществляется гидроцилиндром 4 с дифференциальным поршнем

5. Полость 6 ббльшего диаметра соединена с

5 линией 7 нагнетания насоса, а полость 8 меньшего диаметра — с полостью статора через отверстия 9 в его днище.

Предмет изобретения

Лаонринтпо-винтовая гидропята, например, для осевой разгрузки роторов насосов, содержащая ротор с нарезкой на внешней поверхности, связанньш с валом насоса, и неподвиж15»о закрепленный статор с нарезками на внутренней поверхности, отличающаяся тем, что, с целью обеспечения автоматического уравновешивания осевого усилия на вал насоса на всех режимах его работы, гидропята включа20 ст в себя гидроцилиндр с дифференциальным поршнем, полость большего диаметра которого соединена с линией нагнетания насоса, а полость меньшего диаметра — с полостью статора через отверстия в его днище.
