Реферат

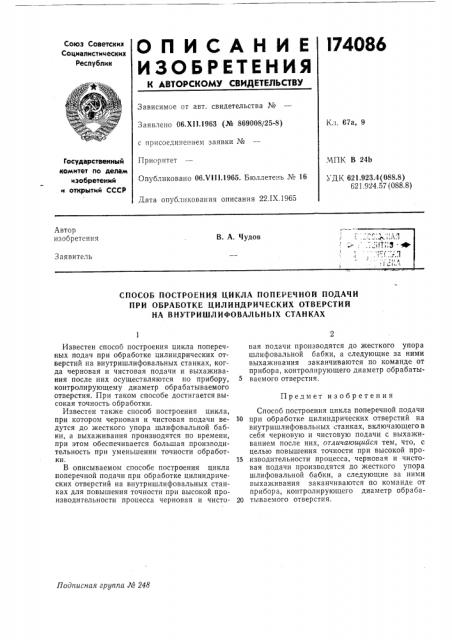

174086

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Х11.1963 (№ 869008/25-8) с присоединением заявки №

Приоритет

Опубликовано 06Х!11.1965. Бюллетень № 16

Кл. 67а, 9

Государственный комитет по делам изобретений и открытий СССР

МПК В 24b

УДК 621 923 4(088 8)

621.924.57 (088.8) Дата опубликования описания 22.IX.1965

Автор изобретения

В. А. Чудов

Заявитель

СПОСОБ ПОСТРОЕНИЯ ЦИКЛА ПОПЕРЕЧНОЙ ПОДАЧИ

ПРИ ОБРАБОТКЕ ЦИЛИНДРИЧЕСКИХ ОТВЕРСТИЙ

НА ВНУТРИШЛИФОВАЛЬНЬ!Х СТАНКАХ

Предмет изобретения

Подписная группа № 248

Известен способ построения цикла поперечных подач при обработке цилиндрических отверстий на внутришлифовальных станках, когда черновая и чистовая подачи и выхаживания после них осуществляются по прибору, контролирующему диаметр обрабатываемого отверстия. При таком способе достигается высокая точность обработки.

Известен также способ построения цикла, при котором черновая и чистовая подачи ведутся до жесткого упора шлифовальной бабки, а выхаживания производятся по времени, при этом обеспечивается большая производительность при уменьшении точности обработки.

В описываемом способе построения цикла поперечной подачи при обработке цилиндрических отверстий на внутришлифовальных станках для повышения точности при высокой производительности процесса черновая и чистовая подачи производятся до жесткого упора шлифовальной бабки, а следующие за ними выхаживания заканчиваются по команде от прибора, контролирующего диаметр обрабаты5 ваемого отверстия.

Способ построения цикла поперечной подачи

10 при обработке цилиндрических отверстий на внутришлифовальных станках, включающего в себя черновую и чистовую подачи с выхаживанием после них, отличающийся тем, что, с целью повышения точности при высокой про15 изводительности процесса, черновая и чистовая подачи производятся до жесткого упора шлифовальной бабки, а следующие за ними выхаживания заканчиваются по команде от прибора, контролирующего диаметр обраба20 тываемого отверстия.
