Реферат

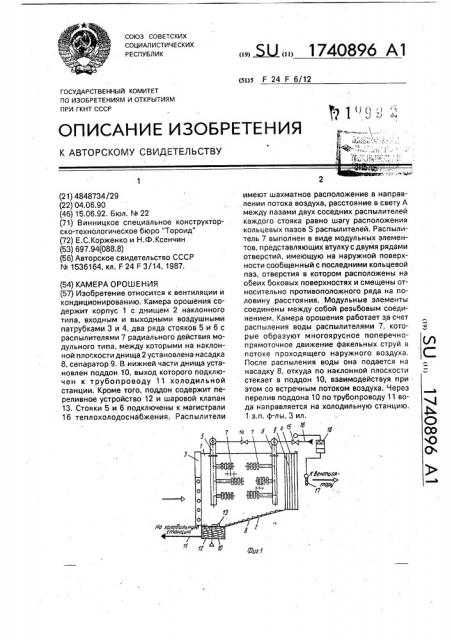

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (1» (s»s F 24 F 6/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

„) tI 6 » . »

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ояК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4848734/29 (22) 04.06.90 (46) 15.06.92. Бюл. М 22 (71) Винницкое специальное конструкторско-технологическое бюро "Тороид" (72) Е.С.Корженко и Н.Ф.Ксенчин (53) 697.94(088.8) (56) Авторское свидетельство СССР

N -1536164, кл. F 24 F 3/14, 1987. (54) КАМЕРА ОРОШЕНИЯ (57) Изобретение относится к вентиляции и кондиционированию, Камера орошения содержит корпус 1 с днищем 2 наклонного типа, входным и выходными воздушными патрубками 3 и 4, два ряда стояков 5 и 6 с распылителями 7 радиального действия модульного типа, между которыми на наклонной плоскости днища 2 установлена насадка

8, сепаратор 9, В нижней части днища установлен поддон.10, выход которого подключен к трубопроводу 11 холодильной станции. Кроме того, поддон содержит переливное устройство 12 и шаровой клапан

13. Стояки 5 и 6 подключены к магистрали

16 теплохолодоснабжения. Распылители имеют шахматное расположение в направлении потока воздуха, расстояние в свету А между пазами двух соседних распылителей каждого стояка равно шагу расположения кольцевых пазов S распылителей. Распылитель 7 выполнен в виде модульных элементов, представляющих втулку с двумя рядами отверстий, имеющую на наружной поверхности сообщенный с последними кольцевой паз, отверстия в котором расположены на обеих боковых поверхностях и смещены относительно противоположного ряда на половину расстояния. Модульные элементы соединены между собой резьбовым соединением. Камера орошения работает за счет распыления воды распылителями 7, которые образуют многоярусное поперечнопрямоточное движение факельных струй в потоке проходящего наружного воздуха, После распыления воды она подается на насадку 8, откуда по наклонной плоскости стекает в поддон 10, взаимодействуя при. этом со встречным потоком воздуха. Через перелив поддона 10 по трубопроводу 11 вода направляется на холодильную станцию, 1 з.п. ф-лы, 3 ил. у б д

1740896

40

50

Изобретение относится к технике вентиляции и кондиционирования воздуха.

Цель изобретения — повышение эффективности тепловлагоносителей обработки воздуха и надежности в работе.

На фиг. 1 изображена камера орошения, общий вид; на фиг. 2 — распылитель, общий вид; на фиг. 3 — элемент распылителя.

Камера орошения содержит корпус 1 с днищем 2 наклонного типа, входными и выходными воздушными патрубками 3 и 4, размещенные последовательно по ходу воздуха два ряда стояков 5 и 6 с распылителями

7, между которыми на наклонной плоскости днища 2 установлена насадка 8, и сепаратор

9, Распылители расположены в шахматном порядке в направлении потока воздуха, расстояние в свету А между пазами двух соседних распылителей каждого стояка равно шагу расположения кольцевых пазов S раси ылителей.

В нижней части днища расположен под. дон 10, выход которого подключен к трубопроводам 11 холодильной станции, Кроме того, поддон 10 содержит переливное устройство 12 и шаровой клапан 13. Стояки 5 и

6 соединены между собой через регулирующий орган 14, а через регулирующий орган

15 связаны с магистралью 16 теплохолодоснабжения, Датчик 17 температуры связан через регулятор 18 с регулирующим органом 15.

Распылитель 7 (фиг, 2) выполнен в виде модульных элементов, каждый из которых представляет втулку 19 с двумя рядами отверстий 20, имеющую на наружной поверхности сообщенный с последними кольцевой паз 21. Отверстия расположены на обеих боковых поверхностях паза, и смещены относительно противоположного ряда отверстий на половину расстояния между ними.

Модульные элементы соединены между собой реэьбовым соединением 22 с установкой между ними уплотнительных прокладок 23.

Крайний модульный элемент в торцовой части закрывается заглушкой 24 с помощью резьбы (22).

С обеих сторон кольцевого паза 21 в корпусе втулки выполнены две кольцевые канавки 25.

Камера охлаждения работает следующим образом.

Наружный воздух поступает в камеру орошения, Вода поступает от источника теплохолодоснабжения по трубопроводу 16 к стоякам 5 и 6, Тепловлажностная и обеспыливающая обработка воздуха в камере орошения происходит за счет распыления воды распылителями 7. Струя воды, истекающая иэ отверстий 20 на противоположную сторону пазов 21, образует пленку веерообразной формы в радиальном направлении от оси распылителя и в плоскости, перпендикулярной потоку воздуха.

Пленка, выходящая из-под плоскости паза 21, отрываясь от цилиндрической поверхности распылителя, с помощью кольцевых канавок 25 попадает в поток воздуха и под его воздействием разрывается на отдельные капли. Количество факелов равно числу модулей распылителя.

Первоначально капли движутся перпендикулярно потоку со скоростью истечения воды, а затем под воздействием потока воздуха, когда скорость истечения падает до скорости витания капель, движение капель происходит по направлению потока воздуха, однако под воздействием факельных струй соседних распылителей они начинают перемещаться в поперечном направлении.

Посче распыления воды распылителями она попадает на насадку 8, имеющую гофрированную поверхность, откуда под действием гравитационных сил стекает по наклонной поверхности 2 навстречу потоку воздуха, взаимодействует с ним и попадает в поддон 10, откуда через перелив 12 по трубопроводу11 направляется на холодильную станцию.

Расход теплоносителя, подаваемого на распылители 7, поддерживается регулятором 17, воздействующим на исполнительный орган 15 от датчика 18 температуры.

B летнее время форсуночная камера работает в режиме охлаждения и осушения воздуха, а зимой возможно осуществление режимов испарительного нагрева воздуха или адиабатического увлажнения, которые происходят достаточно эффективно в результате перекрестно-прямоточного движения теплоносителей при диспергировании воды на распылителях и противоточного движения сред, происходящего на насадке.

Повышение эффективности достигается за счет поперечно-прямоточного и противоточного движения теплоносителей, Формула изобретения

1. Камера орошения, содержащая корпус, размещенный в нем коллектор с параллельно установленными в нем в чередующем порядке стояками с короткими и длинными патрубками с распылителями, размещенными в шахматном порядке и обращенными навстречу потоку воздуха, о т л ич а ю щ а я с я тем, что, с целью повышения эффективности тепловлажностной обработки воздуха и надежности работы, она дополнительно содержит второй ряд стояков, 1740896

Л 19 25 Ю Г1 Я 13 1У 25 20Л У5 23 34

Фиа. 2

1У Z5 Ю Я/ 25 Л размещенных таким же образом и ориентированных по ходу воздуха, и насадку в виде гофрированных поверхностей, ус- 5 тановленную на днище корпуса, выполненном с уклоном в сторону, противоположну о движению воздуха.

2. Камера по и. 1, отличающаяся тем, что распылители выполнены в виде мо- 10 дульных элементов, соединенных между собой резьбовыми соединениями, каждый из которых представляет собой втулку с двумя рядами отверстий, имеющую на наружной поверхности сообщенный с последними кольцевой паз, причем отверстия расположены на обеих боковых поверхностях паза и смещены между собой на половину расстояния между ними.
