Механизм подъема и опускания шагающих балок

Механизм подъема и опускания шагающих балок

Иллюстрации

Показать все

Реферат



Сущность изобретения: механизм состоит из подвижных балок 1, дополнительного гидропривода 3 стоек 4 с роликами 5 гидроприводов 6, клиновых ползушек 7 установленных на роликах 8, и коллектора 9 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)5 F 27 В 9/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОбРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3 (21) 4694260/02 (22) 22.05.89 (46) 15.06.92, Бюл. ¹ 22 (71) Днепропетровский металлургический институт (72) Л.В, Злобинский, В.М. Ясинкевич, В,Е. Злобинский, В.С. Суровцев. А.В. Котов и В.К. Цапко (53) 621.785(088.8) (56) Рысин С.Е. Применение сквозного индукционного нагрева в промышленности.

Л.: Машиностроение, 1979, с. 32.

„„5U„„1740930 А1 (54) МЕХАНИЗМ ПОДЪЕМА И ОПУСКАНИЯ

ШАГАЮЩИХ БАЛОК (57) Сущность изобретения: механизм состоит из подвижных балок 1, дополнительного гидропривода 3 стоек 4 с роликами 5. гидроприводов 6, клиновых ползушек 7. установленных на роликах 8, и коллектора

9, 1 ил.

1740930

35

45

Составитель Н,Асеева

Техред М.Моргентал Корректор Т.Малец

Редактор А.Долинич

Заказ 2076 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к металлургии и машиностроению и касается механизмов подъема и опускания балок нагревательных печей с шагающим подом и шагающими балками. 5

Цель изобретения — повышение работоспособности механизма за счет создания равномерной нагрузки на клиновые ползушки и опорные ролики.

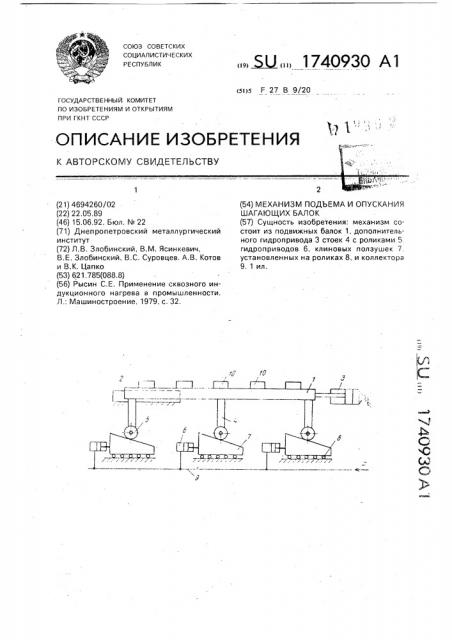

На чертеже показана схема механизма 10 подъема и опускания шагающих балок, Механизм состоит из подвижных балок

1 и неподвижных балок 2, дополнительного гидропривода 3, стоек 4, на которых посажены ролики 5, гидропривод 6, клиновых 15 ползушек 7, установленных на роликах 8, и коллектора 9.

Механизм работает следующим образом.

Гидропривод 3 толкает балки 1, и заго- 20 товка 10 и балки, опирающиеся на ролики 5 через стойки 4 и на клиновые ползушки 7, начинают подниматься по последним. Одновременно с подачей рабочего давления в дополнительный гидропривод 3 подается 25 давление в коллектор 9, который распределяет давление в равных частях между гидроприводами 6. Если имеются зазоры между клиньями 7 и роликами 5, то они выбираются, так как клиновые ползушки 7 поджимаются к роликам 5. После подъема балок производится их горизонтальное перемещение. Затем подается команда на опускание балок. Зазоров между роликами 5 и ползушками 7 не будет, так как есть давление в гидроприводе 6.

Положительный эффект заключается s исключении зазоров между опорными роликами и клиньями и, следовательно, в повышении работоспособности механизма в целом.

Формула изобретения

Механизм подъема и опускания шагающих балок, содержащий неподви>кные и подвижные балки, опертые посредством роликов на клиновые ползушки, выполненные с возможностью горизонтального перемещения гидроприводом, î — л и ч а ю щ и йс я тем, что, с целью повышения надежности в работе путем создания равномерной нагрузки на клиновые ползушки, он снабжен роликами, закрепленными на ползушках, и дополнительным гидроприводом, соединенным с подвижными балками, при этом гидропривод ползушек выполнен индивидуальным для каждой ползушки.
