Метательный механизм пневматического оружия

Метательный механизм пневматического оружия

Иллюстрации

Показать все

Реферат



Изобретение относится к пневматиче-. скому оружию и может быть использовано в пневматическом оружии с поршневым компрессором . Цель изобретения - улучшение баллистических характеристик, а также сохранение величины усилия взведения. Метательный механизм пневматического оружия включает направляющую часть 1, цилиндр 2 с поршнем 3, на котором соосно размещен цилиндрический отсекатель 7, выполненный за одно целое с обратным клапаном 8. При выстреле при подходе поршня 3 к переднему положению отсекатель 7 входит в канал 6 направляющей части 1 и образует с ним дросселирующий зазор. При этом в предпоршневом объеме 5 образуется воздушная подушка, уменьшающаяся за счет стравливания воздуха через дросселирующий зазор и предотвращающая удар и упругий отскок поршня 3. При взведении после выстрела в предпоршневом объеме создается разрежение, для исключения влияния которого на усилие взведения введен обратный клапан 8. 2 з.п. ф-лы, 1 ил. & fe

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 41 В 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4749810/23 (22) 17.10.89 (46) 15.06.92, Бюл, М 22 (75) В.Е,Сафонов (53) 623.428(088.8)

{56) Авторское свидетельство СССР

N 813112, кл. F 41 В 11/00, 1978.

Авторское свидетельство СССР

М 1350468, кл. F 41 В 11/08, 1983. (54) МЕТАТЕЛЬНЫЙ МЕХАНИЗМ ПНЕВМАТИЧЕСКОГО ОРУЖИЯ (57) Изобретение относится к пневматическому оружию и может быть использовано в пневматическом оружии с поршневым компрессором. Цель изобретения — улучшение баллистических характеристик, а также сохранение величины усилия взведения, МеÄÄ5UÄÄ 1740965 А1 тательный механизм пневматического оружия включает направляющую часть 1, цилиндр 2 с поршнем 3, на котором соосно размещен цилиндрический отсекатель 7, выполненный за одно целое с обратным клапаном 8. При выстреле при подходе поршня

3 к переднему положению отсекатель 7 входит в канал 6 направляющей части 1 и образует с ним дросселирующий зазор. При этом в предпоршневом объеме 5 образуется воздушная подушка, уменьшающаяся за счет стравливания воздуха через дросселирующий зазор и предотвращающая удар и упругий отскок поршня 3. При вэведении после выстрела в предпоршневом объеме создается разрежение, для исключения влияния которого на усилие взведения введен обратный клапан 8, 2 з.п. ф-лы, 1 ил.

1740965

Изобретение относится к пневматическому оружию и представляет собой метательный механизм, который может быть использован в пневматическом оружии с поршневым компрессором. 5

Известен метательный механизм пневматического оружия, содержащий корпус, ствол, компрессор с поршнем и боевой пружиной и подвижно установленный в центральном отверстии поршня соосный с 10 каналом ствола обтюрирующий отсекатель с инерционной массой и пружиной.

Недостатком известного устройства является соударение поршня с компрессором при выстреле, снижающее срок службы пор- 15 ш ня.

Известен также метательный механизм, содержащий цилиндр с поршнем, на котором соосно со стороны предпоршнево-, го обьема. размещен отсе кател ь, соп ря гае- 20 мый с зазором с направляющей частью при выстреле и установленный внутри направляющей части обтюратор, замыкающий предпоршневой объем в переднем положении поршня; 25

Недостатком этого устройства является неполное использование рабочего объема цилиндра из-за отсечки предпоршневого объема обтюратором. Кроме того, жесткое замыкание. предпоршневого объема препятствует 30 использованию устройства в пневматических винтовках, где создание упругой воздушной подушки способствует преждевременному отскоку поршня, снижая давление в канале ствола до вылета пули и ухудшая баллисти- 35 ческие характеристики оружия.

Цель изобретения — улучшение баллистических характеристик, а также сохранение величины усилия взведения.

Поставленная цель достигается тем, что 40 в метательном механизме, содержащем цилиндр с поршнем, на котором соосно со стороны предпоршневого объема размещен отсекатель, и соединенную с цилиндром направляющую часть, внутренний 45 диаметр которой больше диаметра отсекателя для образования при их сопряжении зазора, зазор выполнен дросселирующим, для обеспечения постоянного сообщения объема направляющей части с предпоршне- 50 вым объемом при их сопряжении.

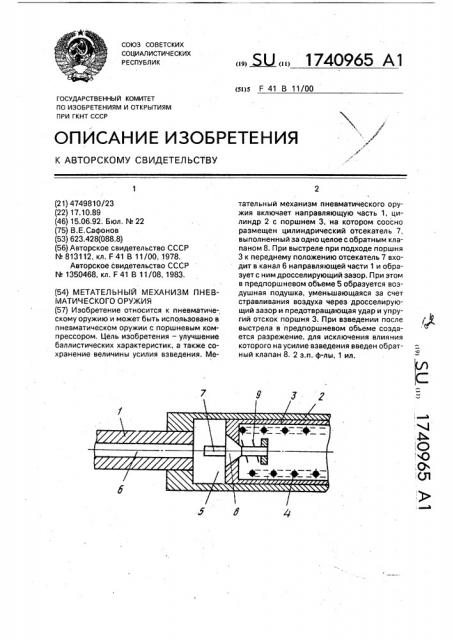

Кроме того, поршень снабжен обратным клапаном для сообщения запоршневой полости с предпоршневой, а также обратный клапан выполнен за одно целое с отсе- 55 кателем, На.чертеже изображено устройство, общий вид.

Метательный механизм пневматического оружия содержит направляющую часть 1, закрепленную в цилиндре 2, поршень 3 и боевую пружину 4. B поршне 3 с выступанием в предпоршневой объем 5 установлен соосный с каналом 6 направляющей части 1 цилиндрический отсекатель 7, выполненный за одно целое с обратным клапаном 8, Обратный клапан подпружинен пружиной

9.

Диаметр канала 6 направляющей части

1 выполнен больше диаметра отсекателя 7 с образованием дросселирующего зазора при их сопряжении, обеспечивающего постоянное сообщение канала 6 направляющей части 1 с предпоршневым объемом 5, Устройство работает следующим образом.

При выстреле поршень 3 под действием боевой пружины 4 перемещается в переднее положение. При подходе поршня 3 к переднему положению отсекатель 7 входит в канал 6 направляющей части 1 и уменьшает его площадь до сечения дросселирующего зазора, образованного в сопряжении отсекателя 7 с каналом 6 направляющей части, B результате стравливания воздуха через дросселирующий зазор в зоне предпоршневого объема 5 образуется воздушная подушка уменьшающего объема, предотнращающая упругий отскок поршня

3.

К моменту вылета пули из канала ствола поршень 3 приходит в переднее положение, а давление воздушной подушки в предпоршневом объеме 5 практически полностью стравливается в канал ствола 6. Выполнение этого условия обеспечивается выбором геометрических параметров отсекателя 7 (глубиной выступания и диаметром). После вылета пули сжатый воздух истекает из канала ствола через дульный срез, а поршень .

3 полностью прижимается к переднему торцу цилиндра 2 боевой пружиной 4, В начальный момент обратного движения поршня 3 при взведении после выстрела малая площадь сечения дросселирующего зазора создает разрежение в предпоршневом объеме 5, противодействующее усилию вэведения„в результате чего открывается обратный клапан 8, сообщая предпоршневой объем с запоршневым. B процессе заполнения воздухом предпоршневого объема 5 давление в нем сравнивается с запоршневым (атмосферным), клапан 8 под действием пружины 9 закрывается, отсекатель 7 выходит из канала 6 направляющей части и при дальнейшем отведении поршня 3 полость цилиндра 2 заполняется воздухом через канал 6.

1740965

25

35

45

Составитель О.Сеселкина

Техред М,Моргентал Корректор С.Черни

Редактор А,Долинич

Заказ 2077 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Использование изобретения позволит осуществить плавное демпфирование поршня при выстреле, что повыситсрок службы поршня и улучшит баллистические характеристики оружия.

Формула изобретения

1, Метательный механизм пневматического оружия, содержащий цилиндр с поршнем, на котором соосно со стороны предпоршневого объема размещен отсекатель, и соединенную с цилиндром направляющую часть, внутренний диаметр.которой больше диаметра отсекателя для образования зазора при их сопряжении, о т л и ч а юшийся тем, что, с целью улучшения баллистических характеристик, зазор выполнен дросселирующим для обеспечения постоянного сообщения объема направляющей час5 ти с предпоршневым объемом при сопряжении.

2. Механизм по п.1, отличающийся тем, что, с целью сохранения величины усилия взведения, поршень снабжен обратным

10 клапаном для сообщения запоршневой полости с предпоршневой, 3. Механизм по п.2, отличающийся тем, что обратный клапан выполнен за одно целое с отсекателем.
