Пулезащитный материал

Пулезащитный материал

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам индивидуальной защиты, может быть использовано для изготовления пулезащитного материала , в частности для легких броневых жилетов из композиционных материалов, предназначенных для защиты от пистолетного и холодного оружия. Цель изобретения - повышение гигиенических свойств, возможности длительной эксплуатации при повышенной температуре и влажности, надежности защиты. Материал состоит из слоев ткани, выполненных из свитых между собой волокон на основе поли-пара-бензимидазолтерефталамидного полимера, скрепленных нитями пористо-капилярнсй структуры из проницаемых волокон. 1 табл.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 41 Н 1/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

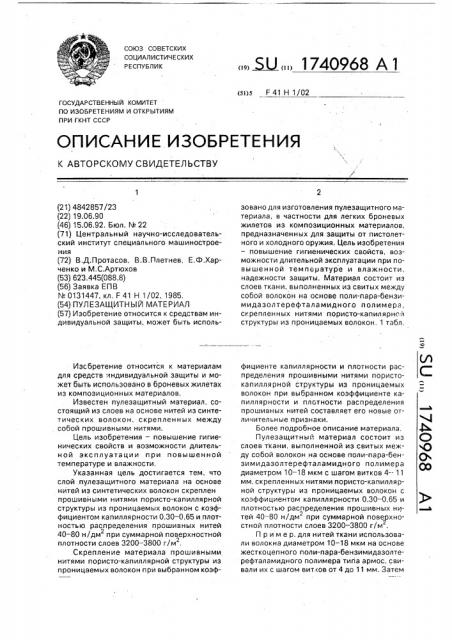

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4842857/23 (22) 19.06.90 (46) 15.06.92. Бюл. N 22 (71) Центральный научно-исследовательский институт специального машиностроения (72) В.Д,Протасов, B.В.Плетнев, Е.Ф.Харченко и М,С.Артюхов (53) 623.445(088.8) (56) Заявка ЕПВ

М 0131447, кл, F 41 Н 1/02, 1985. (54) ПУЛЕЗАЩИТНЫЙ МАТЕРИАЛ (57) Изобретение относится к средствам индивидуальной защиты, может быть испольИзсбретение относится к материалам для средств индивидуальной защиты и может быть использовано в броневых жилетах из композиционных материалов.

Известен пулезащитный материал, состоящий из слоев на основе нитей из синтетических волокон, скрепленных между собой прошивными нитями.

Цель изобретения — повышение гигиенических свойств и возможности длительной эксплуатации при повышенной температуре и влажности.

Указанная цель достигается тем, что слой пулезащитного материала на основе нитей из синтетических волокон скреплен прошивными нитями пористо-капиллярной структуры из проницаемых волокон с коэффициентом капиллярности 0,30 — 0,65 и плотностью распределения прошивных нитей

40 — 80 н/дм при суммарной поверхностной

2 плотности слоев 3200 — 3800 г/м .

Скрепление материала прошивными нитями пористо-капиллярной структуры из проницаемых волокон при выбранном коэфЯ2 „ 1740968 А 1 зовано для изготовления пулезащитного материала, в частности для легких броневых жилетов из композиционных материалов, предназначенных для защиты от пистолетного и холодного оружия. Цель изобретения — повышение гигиенических свойств, возможности длительной эксплуатации при повышенной температуре и влажности, надежности защиты, Материал состоит из слоев ткани, выполненных из свитых между собой волокон на основе поли-пара-бензимидазолтерефталамидного полимера, скрепленных нитями пористо-капилярной структуры из проницаемых волокон. 1 табл, фициенте капиллярности и плотности распределения прошивными нитями пористокапиллярной структуры из проницаемых волокон при выбранном коэффициенте капиллярности и плотности распределения прошивных нитей составляет его новые отличительные признаки.

Более подробное описание материала.

Пулезащитный материал состоит из слоев ткани, выполненной из свитых между собой волокон на основе поли-пара-бензимидазолтерефталамидного полимера диаметром 10 — 18 мкм с шагом витков 4-11 мм, скрепленных нитями пористо-капиллярной структуры из проницаемых волокон с коэффициентом капиллярности 0,30 — 0,65 и плотностью распределения прошивных нитей 40 — 80 н/дм при суммарной поверхно2 стной плотности слоев 3200 — 3800 г/м .

Пример. для нитей ткани использовали волокна диаметром 10 — 18 мкм на основе жесткоцеп ного поли-пара-бензимидазолтерефталамидного полимера типа армос, свивали их с шагом витков от 4 до 11 мм. Затем

1740968

Суммарная поверхностная плотность, кгlм

Коэффициент пропускаем ости и рошивных нитей

Результаты испытаний

Плотность распределения прошивных нитей, н/дм

Шаг витков, мм

Диаметр волокон

Пример

Длительн. непрерыв. эксплуат„ч

Коэффиц, дифф„ дм/м

3,2

32,8

3,4

2,9

4,5

0,65

0,40

0,30

0,70

0,20

9,7

10,1

10,9

9,8

7,3

11

15

11

18

24

3,5

3,0

3,0

3,5

2,5

Составитель M.ÀðòþõoB

Техред М,Моргентал Корректор Н.Слободяник

Редактор А.Долинич

Заказ 2078 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )К-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

/) ( на основе таких нитей получали ткань саржевого или полотняного переплетения с плотностью по основе и утку 160 — 200 нитей/см.

Прошивание нити пористо-капиллярной структуры с коэффициентом капиллярности 0,30 — 0,65 (соотношение внутреннего и наружного диаметров) изготовляли по расплавной технологии.

Пакеты слоев ткани с суммарной плотностью 3200 — 3800 г/м прошивали нитями г пористо-капилляоной структуры с плотностью 40 — 80 н/дм .

Образцы материала подвергали испытаниям . на прострел, убеждались в его стойкости к пулям калибра 9 мм на дистанции

5 м.

На образцах материала по стандартной методике определяли коэффициент воздухопропускаемости и длительность непрерывной эксплуатации при температуре

30 — 35 С и атмосферной влажности 85+5 /.

В примерах 1 — 3 табл приведены результаты испытаний материала, подтверждающих новый положительный эффект, в примерах 4 — 5 приведены результаты испытаний материала, изготовленного с запредельными значениями признаков.

Из табличных данных видно, что по сово куп ности характеристик материалы, изготовленные по признакам, полостью соответствуют формуле изобретения (примеры 1 — 3), заметно превосходят аналогичный материал с признаками вне диапазона отличитель5 ных признаков (пример 5) и сопостовимы с примером 4, однако при испытании материала на прострел (пример 4) установлены на

13 — 16 меньше пулезащитн ые свойства, чем в примерах 1 — 3.

10 Сравнение с гигиеническими свойствами прототипа, имеющий период непрерывной эксплуатации от 40 до 100 мин, свидетельствует о почти 3-кратном преимуществе нового материала, 15

Ф о р м у л а и з о б р е те н и я

Пулезащитный материал, состоящий из слоев тканей на основе нитей из синтетических волокон, скрепленных между собой

20 прошивными нитями, отличающийся тем, что, с целью повышения гигиенических свойств материала и возможности его длительной эксплуатации при повышеннойтемпературе и влажности, в нем слои материала

25 скреплены нитями пористо-капиллярной структуры из проницаемых волокон с коэффициентом капиллярности 0,30 — 0,65 и плотностью распределения прошивных нитей

40-80 н/дм при суммарной поверхностной г

30 плотности слоев 3200 — 3800 г/дм .
