Способ ускоренных испытаний вентилятора с электроприводом

Способ ускоренных испытаний вентилятора с электроприводом

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить надежность проведения испытаний путем вывода электродвигателя (Э) 4 на номинальный температурный режим работы. При проведении одного цикла запуска и останова вентилятора 5 измеряют температуру Э4 в начале и в конце этого цикла, а после проведения серии циклов, число которых Тмакс Тном определяют из выражения п ДТ где Тмакс и Тном - соответственно максимально допустимая и номинальная температура Э 4, А Т - разность значений температуры Э4, измеренной в конце и в начале, охлаждают Э4 до номинальной температуры и затем повторяют серию циклов. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ И СТИЧ ЕСКИХ

РЕСПУБЛИК (51)5 G 01 M 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1245063 (21) 4792141/06 (22) 15.02,90 (46) 15.06.92. Бюл. № 22 (71) Всесоюзный научно. исследовательский и проектно-конструкторский институт по оборудованию для кондиционирования воздуха и вентиляции (72) А. А. Павлов, С. B. Шипилло и С. А.

Завьялов (53) 621.63-523(088.8) (56) Авторское свидетельство СССР

¹ 1245063, кл, G 01 М 15/00, 1984.. (54) СПОСОБ УСКОРЕННЫХ ИСПЫТАНИЙ

ВЕНТИЛЯТОРА С ЭЛЕКТРОПРИВОДОМ (57) Изобретение позволяет повысить надежность проведения испытаний путем вы. Ы,„, 1741005 А 2 вода электродвигателя (Э) 4 на номинальный температурный режим работы. При проведении одного цикла запуска и останова вентилятора 5 измеряют температуру Э4 в начале и в конце этого цикла, а после проведения серии циклов, число которых

Т а«Тном определяют ив выражения и< — - Г— —, где Тм с и Тном — соответственно максимально допустимая и номинальная температура Э 4, Л Т вЂ” разность значений температуры Э4, измеренной в конце и в начале, охлаждают Э4 до номинальной температуры и затем повторяют серию циклов, 2 ил.

< Тмакс ""ном лт

40 Тмакс Тном и < — - — —..Изобретение. относится к,области испы. таний вентиляторов, конкретйбк ускоренным испытаниям вентиляторов.

Известен способ ускоренных испытаний вентиляторов с электроприводом, согласно которому вентилятор испытывают циклически, причем в каждом цикле осуществляют два его запуска и два останова, первый и второй запуски производят при напряжениях питания электропривода, превышающем и меньшем номинального на

20 — 30%, а первый и второй остановы — соответственно при обратном и прямом напряжениях, составляющих 20-30 % от номинального.

Недостатком такого способа является недостаточная достоверность результатов испытаний, вызванная появлением отказов вследствие перегрева электродвигателя электропривода, Электродвигатель электропривода работает в режиме пуск-останов, как и вентилятор в целом. Это приводит к ухудшению теплового режима работы электродвигателя, что вызывает появление отказов электродвигателя (и вентилятора в целом), т, е, снижает достоверность испытаний. цел ь изобретения — павы ш ение надежности проведения испытаний.

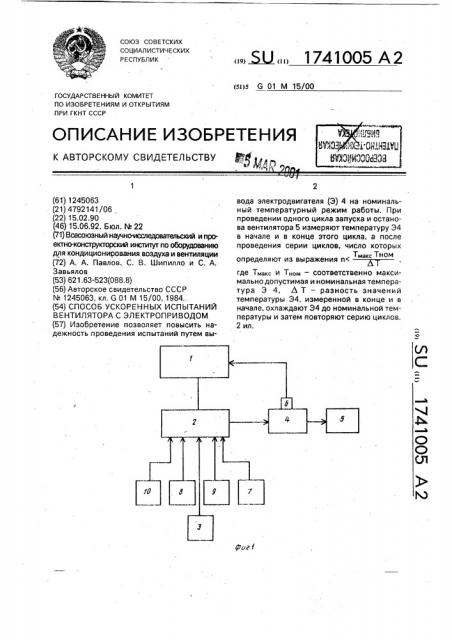

На фиг, 1 приведена блок-схема устройства, реализующего способ ускоренных испытаний вентилятора с электроприводом; на фиг, 2 — диаграмма работы устройства по предлагаемому способу и диаграмма изменения температуры электродвигателя, Устройство, реализующее способ ускоренных испытаний вентилятора с электроприводом, работает следующим образом.

С блока управления 1 поступает сигнал на коммутатор 2, при этом с источника питания 3 на электродвигатель 4 вентилятора

5 подается номинальное напряжение до момента, когда температура обмотки электродвигателя 4, контролируемая датчиком 6 температуры, не достигнет номинальной (Tíoì)

Затем происходит запуск одного цикла испытаний — поочередным подключением источников питания 7 — (1,2„,1,3) 0ном, 8— (0,2„0 3) Оном; 9 (0,7".0,8) Оном, 10

41005: 4 (0,2.;",0,3) 0ном блоком управления l через коммутатор 2 к электродвигателю 4 вентилятора 5, По окончании этого цикла измеряют температуру электродвигателя с помощью

5 датчика 6 температуры, После проведения серии циклов, число которых определяют из выражения где Тмакс и Тном соответственно максимально допустимая и номинальная температура электродвигателя;

15 A Т вЂ” разность значений температуры электродвигателя, измеренной в конце и в начале одного цикла, охлаждают электродвигатель 4 вентилятора

5 до номинальной температуры и затем по20 вторяют серию циклов.

Охлаждение электродвигателя может проводиться путем его отключения на время паузы между сериями циклов (см. фиг. 2).

Формула изобретения

Способ ускоренных испытаний вентилятора с электроприводом по авт. св. ¹

1245063, отличающийся тем, что, с целью повышения надежности проведения

30 испытаний, предварительно выводят электродвигатель на номинальный температурный режим работы, причем при проведении одного цикла запуска и останова вентилято35 ра измеряют температуру электродвигателя в начале и в конце этого цикла, а после проведения серии циклов, которых определяют из выражения где Тмакс и Тном — соответственно максимально допустимая и номинальная темпера45 тура электродвигателя;

Л Т вЂ” разность значений температуры

I электродвигателя, измеренной в конце и в начале одного цикла, охлаждают электродвигатель до номинальной температуры и затем повторяют серию циклов, 55

1741005 .ю

Способ ускоренных у пыгоиниц 5йнчил;"-.туч с Злеюлроумбодои бп дав

- (Z... ESujl

sou„

07... 48

gZ.. l7Pdí

42... и Г, охие оT ла»
