l74107

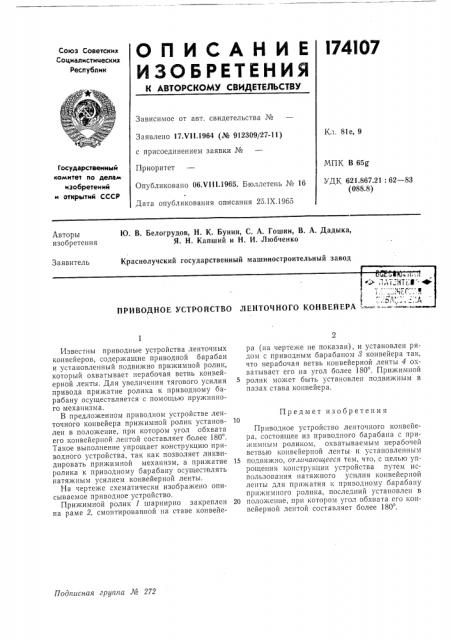

ОП ИСА НИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 81е, 9

Заявлено 17Х11,1964 (№ 912309/27-11) с присоединением заявки №

Приоритет

МПК В 65g

УДК 621,867.21: 62 — 83 (088.8) Государствеииый комитет по делам изобретений и открытий СССР

Опубликовано 06Х111.1965. Бюллетень № 16

Дата опубликования описания 25.IX.1965

Ю. В. Белогрудов, Н. К. Бунин, С. А. Гошин, В. А. Дадыка, Я, H. Капший и Н. И. Любченко

Авторы изобретения

Краснолучский государственный машиностроительный завод

Заявитель > Лт:,"Пг. Ю ., "":. ЧГ ", в

А " л

ПРИВОДНОЕ УСТРОЙСТВО ЛЕНТОЧНОГО КОНВЕЙЕРА

Предмет изобретения

Подггисная гругггга № 272

Известны приводные устройства ленточных конвейеров, содержащие приводной барабан и установленный подвижно прижимной ролик, который охватывает нерабочая ветвь конвейерной ленты. Для увеличения тягового усилия привода прижатие ролика к приводному барабану осуществляется с помощью пружинного механизма.

В предложенном приводном устройстве ленточного конвейера прижимной ролик установлен в положение, при котором угол обхвата его конвейерной лентой составляет более 180 .

Такое выполнение упрощает конструкцию приводного устройства, так как позволяет ликвидировать прижимной механизм, а прижатие ролика к приводному барабану осуществлять натяжным усилием конвейерной ленты.

На чертеже схематически изображено описываемое приводное устройство.

Прижимной ролик 1 шарнирно закреплен на раме 2, смонтированной «а ставе конвейера (на чертеже не показан), и установлен рядом с приводным барабаном 8 конвейера так, что нерабочая ветвь конвейерной ленты 4 охватывает его на угол более 180 . Прижимной ролик мо>кет быть установлен подвижным в пазах става конвейера.

Приводное устройство ленточного конвейера, состоящее из приводного барабана с прижимным роликом, охватываемым нерабочей ветвью конвейерной ленты и установленным

15 подвижно, от ггг гагощееся тем, что, с целью упрощения конструкции устройства путем использования натяжного усилия конвейерной ленты для прижатия и приводному барабану прижимного ролика, последний установлен в

20 положеггие, при котором угол обхвата его конвейерной лентой составляет более 180 .!

74107
