Привод ленточного транспортера

Привод ленточного транспортера

Иллюстрации

Показать все

Реферат

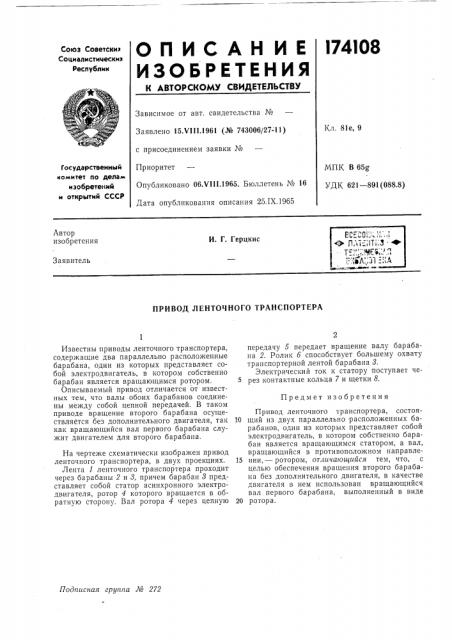

ОПИСАН ИЕ

ИЗО Б Р ЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l74108

Союз Советски

Социалистическими

Республик

Зависимое от авт, свидетельства №

Кл. 81е, 9

Заявлено 15.VI11.1961 (№ 743006/27- 11) с присоединением заявки №

Приоритет

Опубликовано 06Х111.1965. Бюллетень № 16

Дата опубликования описания 25.IX.1965

Государственный комитет по делам изобретений и открытий СССР

МПК В 65g

УДК 621 — 891(088.8) Автор изобретения

И. Г. Герцкис

Заявитель

ПРИВОД ЛЕНТОЧНОГО ТРАНСПОРТЕРА передачу б передает вращение валу барабана 2. Ролик б способствует большему охвату транспортерной лентой барабана 8.

Электрический ток к статору поступает че5 рез контактные кольца 7 и щетки 8.

Привод ленточного транспортера, состоя10 щий из двух параллельно расположенных барабанов, один из которых представляет собой электродвигатель, в котором собственно барабан является вращающимся статором, а вал, вращающийся в противоположном направле15 нии, — ротором, отяича ощий ся тем, что, с целью обеспечения вращения второго барабана без дополнительного двигателя, в качестве двигателя в нем использован вращающийся вал первого барабана, выполненный в виде

20 ротора.

Известны приводы ленточного транспортера, содержащие два параллельно расположенные барабана, один из которых представляет собой электродвигатель, в котором собственно барабан является вращающимся ротором.

Описываемый привод отличается от известных тем, что валы обоих барабанов соединены между собой цепной передачей. В таком приводе вращение второго барабана осуществляется без дополнительного двигателя, так как вращающийся вал первого барабана служит двигателем для второго барабана.

На чертеже схематически изображен привод ленточного транспортера, в двух проекциях.

Лента 1 ленточного транспортера проходит через барабаны 2 и 8, причем барабан 3 представляет собой статор асинхронного электродвигателя, ротор 4 которого вращается в обратную сторону. Вал ротора 4 через цепную

Подписная группа № 272

Предмет изобретения

174108

Составитель Е. Кривенко

Редактор Е. А. Кречетова Текред Л. К. Ткаченко Корректор О, Б. Тюрина

Заказ 2380/4 Тираж 1200 формат бум. 60+90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
