Реферат



Изобретение относится к точному машиностроению и может быть использовано в особо крупных радиотелескопах. Целью изобретения является повышение КПД и снижение контактных напряжений на опорных катках пои ветровых нагрузках и возникающих при этом значительных вертикальных смещениях зубчатого обода. Угломестный привод радиотелескопа содержит зубчатый обод 1 подвижной части радиотелескопа, платформу 2, на которой размещены все элементы привода, кроме зубчатого обода 1. Платформа 2 с помощью основного шарнира 3 и листовых кронштейнов 4 одним концом укреплена на неподвижном основании 5, а противоположным концом с помощью двух опорных катков 6 подвешена на зубчатом ободе 1. Под опорными катками 6 закреплена коренная шестерня, внутри которой помещен шаровой шарнир, сквозь который пропущен упруго изогнутый вал Каждый конец вала через шарниры 10 установлен на упругие листовые кронштейны 11, стоящие на основании 5, через упругие элементы с пологой характеристикой 12, выполненные в виде столбов тарельчатых пружин. 1 з. п. ф-лы, 2 ил. сл с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК (51)5 Н 01 0 3/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

Г, 4

С) (л) 10

11

11 (21) 4834599/09 (22) 11.03.90 (46) 15.06.92. Бюл. N 22 (71) Конструкторское бюро средств механизации (72) А. Г. Амунов (53) 621.396.677(088,8) (56) Авторское свидетельство СССР

N . 400943, кл. Н 01 0 3/02, 1973.

Авторское свидетельство СССР

¹ 486409, кл. Н 01 Q 3/06, 1976. (54) УГЛОМЕСТНЫЙ ПРИВОД РАДИОТЕЛЕСКОПА (57) Изобретение относится к точному машиностроению и может быть использовано в особо крупных радиотелескопах. Целью изобретения является повышение КПД и снижение контактных напряжений на опорных катках при ветровых нагрузках и возникающих при этом значительных вертикальных смеще Ы,, 1741203 А1 ниях зубчатого обода. Угломестный привод радиотелескопа содержит зубчатый обод 1 подвижной части радиотелескопа, платформу 2, на которой размещены все элементы привода, кроме зубчатого обода 1. Платформа 2 с помощью основного шарнира 3 и листовых кронштейнов 4 одним концом укреплена на неподвижном основании 5, а противоположным концом с помощью двух опорных катков 6 подвешена на зубчатом ободе 1. Под опорными катками 6 закреплена коренная шестерня, внутри которой помещен шаровой шарнир, сквозь который пропущен упруго изогнутый вал, Каждый конец вала через шарниры 10 установлен на упругие листовые кронштейны 11, стоя. щие на основании 5, через упругие элементы с пологой характеристикой 12, выполненные в виде столбов тарельчатых пружин. 1 з. и. ф-лы, 2 ил.

1741203

Изобретение относится к точному машиностроению и может быть использовано в особо крупных радиотелескопах.

Известен угломестный привод радиотелескопа, содержащий зубчатый обод подвижной части радиотелескопа и платформу с двигателем, редуктором и коренной шестерней, подвешенную одним концом на зубчатый обод с помощью опорных катков и другим концом укрепленную на неподвижном основании с помощью основного шарнира и упругих элементов, На платформе укреплены также две пары вертикальных роликов с зазором относительно зубчатого обода, а опорные катки разгружены с помощью дополнительной упругой опоры, выполненной, например, в виде шарового шарнира внутри коренной шестерни и упруго изогнутого вала, при этом валы основного шарнира и дополнительной опоры шарнирно закреплены на четырех упругих, например, листовых кронштейнах, установленных на основании.

Известный привод имеет невысокий

КПД и, кроме того, не обеспечивает нормального контакта опорных катков и зубчатого обода при вертикальных смещениях качающейся части в вертикальной плоскости при ветровых нагрузках в направлении, перпендикулярном угломестной оси.

Цель изобретения — повышение КПД и снижение контактных напряжений на опорных катках при ветровых нагрузках и возникающих при этом значительных вертикальных смещениях зубчатого обода.

Для этого между шарнирами концов упpyro изогнутого вала дополнительной упругой опоры и листовыми кронштейнами, состоящими на основании, установлены упругие элементы с пологой характеристикой, например столбы тарельчатых пружин.

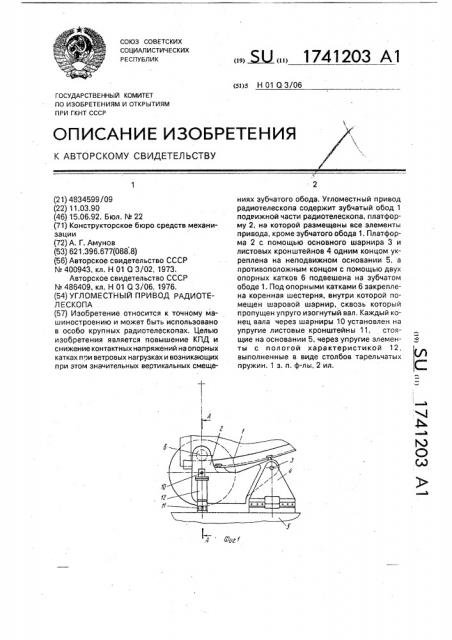

На фиг, 1 изображен угломестный привод, радиотелескопа; на фиг. 2 — разрез А — А на фиг, 1.

Угломестный привод радиотелескопа содержит зубчатый обод 1 подвижной части радиотелескопа, платформу 2, на которой размещены все элементы привода, кроме зубчатого обода 1. Платформа 2 с помощью основного шарнира 3 и листовых кронштейнов 4 одним концом укреплена на неподвижном основании 5, а противоположным концом с помощью двух опорных катков 6 подвешена на зубчатом ободе 1. Под опорными катками 6 закреплена коренная шестерня 7, внутри которой помещен шаровой шарнир 8, сквозь который пропущен упруго изогнутый вал 9. Каждый конец вала 9 через шарниры 10 установлен на упругие листо10

15 тельно зубчатого обода или вместе с ним

40 вые кронштейны 11, стоящие на основании 5, через упругие элементы с пологой характеристикой 12, выполненные в виде столбов тарельчатых пружин.

Взаимодействие частей и ри вода в и роцессе работы сводится к следующему.

При передаче вращения от приводных двигателей на зубчатый обод 1 зубья коренной пары сохраняют силовой контакт по всей рабочей ширине.

Для достижения такого контакта вся платформа 2 автоматически совершает небольшие перемещения (повороты) относиПри перекосе зубьев обода 1 создаются условия для нецентрального приложения окружного усилия между зубьями коренной пары. Возникает вращающий момент, под действием которого платформа 2 поворачивается относительно обода 1, останавливаясь в положении, соответствующем более равномерному распределению нагрузки в зубьях коренной пары.

При ветровых нагрузках, направленных перпендикулярно угломестной оси радиотелескопа, возможны значительные вертикальные перемещения зубчатого обода 1.

Сохранение нормального контакта между зубьями коренной пары обеспечивается совместным перемещением зубчатого обода 1 и коренной шестерни 7 в вертикальной плоскости за счет введенных упругих элементов

12, что исключает появление дополнительной нагрузки на шестерню 7 и позволяет качающейся части проседать при ветровых нагрузках на большую величину без дополнительных деформаций упругого вала 9 и возникающего при этом переменного нагружения опорных катков 6.

Формула изобретения

1. Угломестный привод радиотелескопа, содержащий зубчатый обод подвижной части радиотелескопа, платформу с двигателем, редуктором, двумя парами вертикальных роликов и коренной шестерней, подвешенную одним концом на зубчатый обод посредством опорных катков, а другим концом укрепленную на неподвижном основании посредством основного шарнира и упругих элементов, и дополнительную опору в виде шарового шарнира, установленного внутри коренной шестерни, и упруго изогнутого вала, концы которого шарнирно закреплены через упругие листовые кронштейны на основании, отличающийся тем, что, с целью повышения КПД при ветровых нагрузках в угломестной плоскости и снижения контактных напряжений на опорных

1741203

<Ðèã.2

Составитель А.Амунов

Техред M,Ìîðãåíòàë

Корректор Т.Палий

Редактор А,Долинич

Заказ 2089 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 катках, между шарнирами концов упруго изогнутого вала и упругими листовыми кронштейнами установлены упругие элементы с пологой характеристикой.

2, Привод радиотелескопа по и. 1, о тл и ч а ю шийся тем, что упругие элементы с пологой характеристикой выполнены в виде столбов тарельчатых пружин.
