l74I24

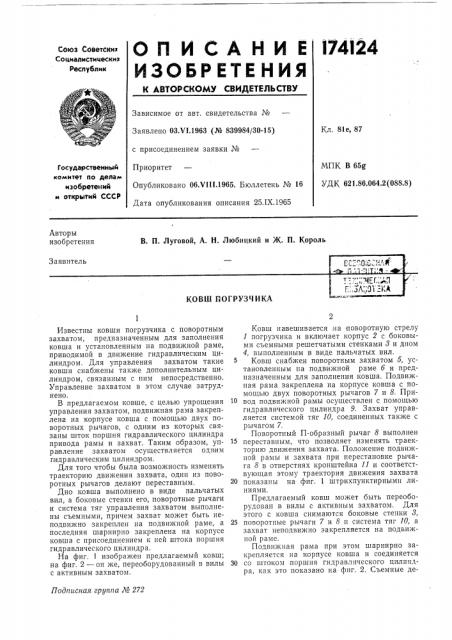

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Сметаки
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено ОЗ.V1.1963 (№ 839984/30-15) с присоединением заявки №
Приоритет
Опубликовано 06.Vill.1965. Бюллетень № 16
Дата опубликования описания 25.IX.1965
Кл. 81е, 87
MHK. 8 65g
УДК 621.86.064.2 (088.8) Государственный комитет по делам изобретений и открытий СССР
Авторы изобретения
В. П. Луговой, А. Н. Любицкий и Ж. П. Король
Заявитель
«« «1 «
Ч Г 1
Г „зЛ:,Ж:-И
КОВШ ПОГРУЗЧИКА
Подписная группa № 272
Известны ковши погрузчика с поворотным захватом, предназначенным для заполнения ковша и установленным на подвижной раме, приводимой в движение гидравлическим цилиндром. Для управления захватом такие ковши снабжены также дополнительным цилиндром, связанным с ним непосредственно.
Управление захватом в этом случае затруднено.
В предлагаемом ковше, с целью упрощения управления захватом, подвижная рама закреплена на корпусе ковша с помощью двух поворотных рычагов, с одним из которых связаны шток поршня гидравлического цилиндра привода рамы и захват. Таким образом, управление захватом осуществляется одним гидр авлич еским цил индр ом.
Для того чтобы была возможность изменять траекторию движения захвата, один из поворотных рычагов делают переставным, Дно ковша выполнено в виде пальчатых вил, а боковые стенки его, поворотные рычаги и система тяг управления захватом выполнены съемными, причем захват может быть неподвижно закреплен на подви>кной раме, а последняя шарнирно закреплена на корпусе ковша с присоединением к ней штока поршня гидравлического цилиндра.
На фиг. 1 изображен предлагаемый ковш; на фиг. 2 — он >ке, переоборудованный в вилы с активным захватом.
Ковш навешивается ла поворотную стрелу
1 погрузчика и включает корпус 2 с боковыми съемными решетчатыми стенками 8 и дном
4, выполненным в виде пальчатых вил.
Ковш снабжен поворотным захватом 5, установленным на подвижной раме б и предназначенным для заполнения ковша. Подвижная рама закреплена на корпусе ковша с помощью двух поворотных рычагов 7 и 8, Привод подвижной рамы осуществлен с помощью гидравлического цилиндра 9. Захват управляется системой тяг 10, соединенных также с рычагом 7.
Поворотный П-образный рычаг 8 выполнен
15 переставным, что позволяет изменять траекторию движения захвата. Положение подвижной рамы и захвата при перестановке рычага 8 в отверстиях кронштейна 11 и соответствующая этому траектория движения захвата
20 показаны на фиг. 1 штрихпунктирными линиями.
Предлагаемый ковш может быть переоборудован в вилы с активным захватом. Для этого с ковша снимаются боковые стенки 8, 25 поворотные рычаги 7 и 8 и система тяг 10, а захват неподвижно закрепляется на подвижной раме.
Подвижная рама при этом шарнирно закрепляется на корпусе ковша и соединяется
30 со штоком поршня гидравлического цилиндра, как это показано на фиг. 2. Съемные де3 тали на фиг. 2 показаны штрихпунктирными линиями.
Предмет изобретения
1. Ковш погрузчика с поворотным захватом, предназначенным для заполнения ковша и установленным на подвижной раме, приводимой в движение гидравлическим цилиндром, отличающийся тем, что, с целью упрощения управления захватом, подвижная рама закреплена на корпусе ковша с помощью двух поворотных рычагов, с одним из которых связаны шток поршня гидравлического цилиндра привода рамы и захват.
174124
2. Ковш по и. 1, отличающийся тем, что, с целью изменения траектории движения захвата, один из поворотных рычагов выполнен пе. реставным.
3. Ковш по п. 1, отличающийся тем, что дно ковша выполнено в виде пальчатых вил, а боковые стенки его, поворотные рычаги и система тяг управления захватом выполнены съем10 ными с возможностью неподвижного закрепления захвата на подвижной раме и шарнирного крепления подвижной рамы на корпусе ковша с присоединением к ней штока поршня гидравлического цилиндра.
174124
Фиг Л
