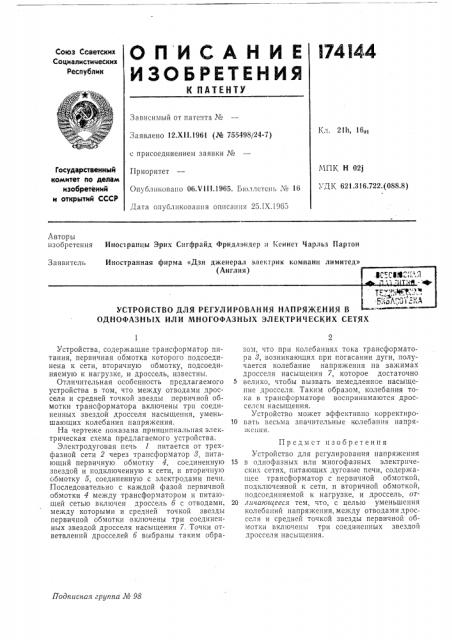

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

Кл. 211!, 16!!1

Заявлено 12.Х11.1961 (№ 755498/24-7)

« Hc0e1!! HeHHe!! 3 !!!!KH ¹

Приоритет

Опубликовано 06,У111.1965. Бюллетень № 16

Дата опубликования описания 25.IX.1965

МПК Н 02j

УДК 621.316,722. (088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения

NH0clpRHUb! Эрих Сигфрайд Фридлэндер и Кеннет Чарльз Партон

Заявитель

Иностранная фирма «Дзи дженерал электрик компани лимитед» (Англия),1Ce!:ÝÂ" !,",1

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ В

ОДНОФАЗНЫХ ИЛИ МНОГОФАЗНЬ!Х ЭЛЕКТРИЧЕСКИХ СЕТЯХ

Подписная группа М 98

Устройства, содержащие трансформатор питания, первичная обмотка которого подсоединена к сети, вторичную обмотку, подсоединяемую к нагрузке, и дроссель, известны, Отличительная особенность предлагаемого устройства в том, что между отводами дросселя и средней точкой звезды первичной обмотки трансформатора включены три соединенных звездой дросселя насыщения, уменьшающих колебания напряжения.

На чертеже показана,принципиальная электрическая схема предлагаемого устройства.

Электродуговая печь 1 питается от трехфазной сети 2 через трансформатор 8, питающий первичную обмотку 4, соединенную звездой и подключенную к сети, и вторичную обмотку 5, соединенную с электродами печи.

Последовательно с каждой фазой первичной обмотки 4 между трансформатором и питающей сетью включен дроссель б с отводами, между которыми и средней точкой звезды первичной обмотки включены три соединенных звездой дросселя насыщения 7. Точки ответвлений дросселей б выбраны таким образом, что при колебаниях тока трансформатора 8, возникающих при погасании дуги, получается колебание напряжения на зажимах дросселя насыщения 7, которое достаточно

5 велико, чтобы вызвать немедленное насыщение дросселя. Таким образом, колебания тока в трансформаторе воспринимаются дросселсм насыщения.

Устройство может эффективно корректиро10 вать весьма значительные колебания напряжения.

Предмет изобретения

Устройство для регулирования напряжения

15 в однофазных или многофазных электрических сетях, питающих дуговые печи, содержащее трансформатор с первичной обмоткой, подключенной к сети, и вторичной обмоткой, подсоединяемой к нагрузке, и дроссель, ог20 тяаюа,ееся тем, что, с целью уменьшения колебаний напряжения, между отводами дросселя и средней точкой звезды первичной обмотки включены три соединенных звездой дросселя насыщения.

1?4144

Составитель В. Надточеева

Редактор П. Вербова

Текред Л. К. Ткаченко

Корректор Г. Е. Опарина

Заказ 2512/12 Тира>к 1675 Формат бум. 60+908>

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
