Реферат

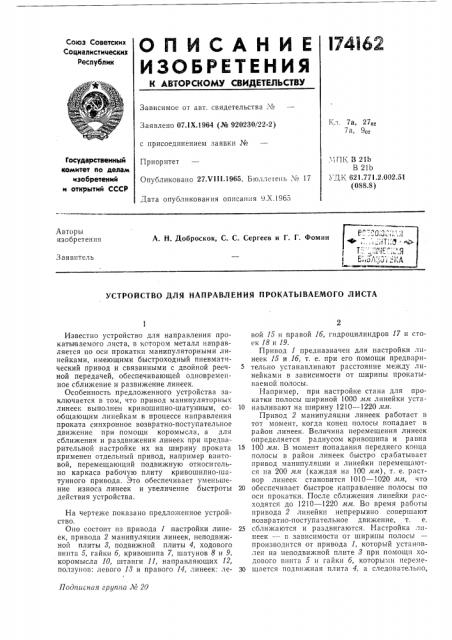

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВХДЕТЕЛЬСТВУ

Согоэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 07.1Х.1964 (№ 920230/22-2) с присоединением заявки №

Приоритет

Опубликовано 27.Ч111.1965. Бюллетень № 17

Кл. 7а, 27, 7а, 9ор

Государственный комитет по делам иэобретений и открытий СССР,",Г1К В 21h

В 21b

УД К 621.771,2.002.51 (088.8) Дата опубликования описания 9.Х.!965

Авторы изобретения

А. Н. Доброскок, С. С. Сергеев и Г. Г. Фомин

Заявитель

УСТРОЙСТВО ДЛЯ НАПРАВЛЕНИЯ ПРОКАТЫВАЕМОГО ЛИСТА

Подггггснггя груп га Л" 20

Известно устройство для направления прокатываемого листа, в котором металл направляется по оси прокатки манипуляторными линейками, имеющими быстроходный пневматический привод и связанными с двойной реечной передачей, обеспечивающей одновременное сближение и развижение линеек.

Особенность предложенного устройства заключается в том, что привод манипуляторных линеек выполнен кривошипно-шатунным, сообщающим линейкам в процессе направления проката синхронное возвратно-поступательное движение при помощи коромысла, а для сближения и раздвижения линеек при предварительной настройке их на ширину проката применен отдельный привод, например винтовой, перемещающий подвижную относительно каркаса рабочую плиту кривошипно-шатунного привода. Это обеспечивает уменьшение износа линеек и увеличение быстроты действия устройства.

На чертеже показано предложенное устройство.

Оно состоит из привода 1 настройки линеек, привода 2 манипуляции линеек, неподвижной плиты 8, подвижной плиты 4, ходового винта 5, гайки 6, кривошипа 7, шатунов 8 и 9, коромысла 10, штанги 11, направляющих 12, ползунов: левого 13 и правого 14, линеек: левой 15 и правой 16, гидроцилиндров 17 и стоек 18 и 19.

Привод 1 предназначен для настройки линеек 15 и 16, т. е. при его помощи предварительно устанавливают расстояние между линейками в зависимости от ширины прокатываемой полосы.

Например, при настройке стана для прокатки полосы шириной 1000 лглг линейки уста10 навливают на ширину 1210 — 1220 лглг.

Привод 2 манипуляции линеек работает в тот момент, когда конец полосы попадает в район линеек. Величина перемещения линеек определяется радиусом кривошипа и равна

15 100 мм. В момент попадания переднего конца полосы в район линеек быстро срабатывает привод манипуляции и линейки перемещаются на 200 млг (каждая на 100 мм), т. е. раствор линеек становится 1010 — 1020 мм, что

20 обеспечивает быстрое направление полосы по оси прокатки. После сближения линейки расходятся до 1210 — 1220 лглг. Во время работы привода 2 линейки непрерывно совершак т возвратно-поступательное движение, т. е.

25 сближаются и раздвигаются. Настройка линеек — в зависимости от ширины полосы производится от привода 1, который установлен на неподвижной плите 8 при помощи ходового винта 5 и гайки 6, которыми перемезо щается подвижная плита 4, а следовательно, 174162

Предмет изобретения

Состава слв Г. Григоренко

Техред T. П. Курилко Корректор Ф. П. Киреева

1 сдактор i. Каранова

Заказ 2676!12 Тирани 750 Формат бум. 60>(90 /8 Объем 0,16 изд, л. Цена 5 ков.

ЦНИИГ1И Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 и линейки 15 и 1б через штанги 11 и ползуны

18 и 14 по круглым направляющим 12. Полоса центрируется по оси прокатки при помощи привода 2, который, вращая кривошип 7, шатунами 8 и 9, а также коромыслом 10 и штангами 11 быстро перемещает ползуны 18 и 14, и следовательно, и линейки 15 и 1б по круглым направляющим 12.

Коромысло 10 обеспечивает одновременное перемещение каждой линейки на одну и ".у же величину, но в разные стороны, чем достигается их синхронное сближение и раздвижение.

Продолжительность контакта линеек с движущейся полосой измеряется в долях секунды, что увеличивает срок их службы.

Гидравлические цилиндры 17 предназначены для вывода линЕек из проема клети IIpII перевалке.

1. Устройство для направления прокатываемого листа по оси прокатки, включающее раз5 движные манипуляторные линейки и общий привод, обеспечивающий синхронное возвратно-поступательное перемещение линеек, отлачающееся тем, что, с целью увеличения быстроты действия устройства и уменьшения изно10 са линеек, привод выполнен в виде кривошипно-шатунного механизма, связанного с линейками через коромысло и установленного на подвижной плите, перемещаемой при предварительной настройке линеек на ширину листа

15 от отдельного, например, винтового привода.

2. Устройство по п. 1, отличающееся тем., что рабочая плита манипуляторной линейки выполнена подвижной относительно каркаса и может быть выведена из проема клети прн

20 перевалке с помощью гидроцилиндра, установленного на каркасе.
