Реферат

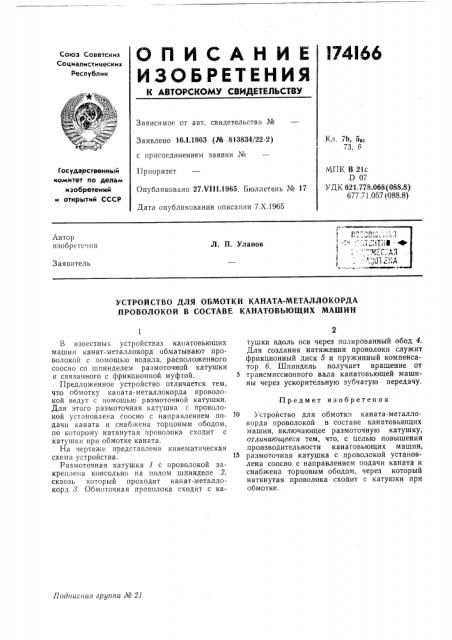

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.1.1963 (№ 813834/22-2) с присоединением заявки №

Приоритет

Кл. 7b, 5ог

73, 6

Государственный

«омитет ло делам изобретений и открытий СССР

МПК В 21с

П 07

УДК 621.778.068(088.8) 677.71.057 (088.8) Опубликовано 27.VIII.1965. Бюллетень № 17

Дата опубликования описания 7.X.1965

Автор изобретения

Л. П. Уланов

Заявитель

УСТРОЙСТВО ДЛЯ ОБМОТКИ КАНАТА-МЕТАЛЛОКОРДА

ПРОВОЛОКОЙ В СОСТАВЕ КАНАТОВЬЮЩИХ МАШИН

Предмет изобретения

Подггисная группа № 21

В известных устройствах канатовьющих машин канат-металлокорд обматывают проволокой с помощью водила, расположенного соосно со шпинделем размоточной катушки и связанного с фрикционной муфтой.

Предложенное устройство отличается тем, что обмотку каната-металлокорда проволокой ведут с помощью размоточной катушки.

Для этого размоточная катушка с проволокой установлена соосно с направлением подачи каната и снабжена торцовым ободом, по которому натянутая проволока сходит с катушки при обмотке каната.

На чертеже представлена кинематпческая схема устройства.

Размоточная катушка 1 с проволокой закреплена консольно на полом шпинделе 2, сквозь который проходит канат-металлокорд 8. Обмоточная проволока сходит с катушки вдоль оси через полированнь1й обод 4.

Для создания натяжения проволоки служит фрикционный диск 5 и пружинный компенсатор 6. Шпиндель получает вращение от

5 трансмиссионного вала канатовьющей машины через ускорительную зубчатую передачу.

10 Ъ стройство для обмотки каната-металлокорда проволокой в составе канатовьющих машин, включающее размоточную катушку, отличающееся тем, что, с целью повышения производительности канатовьющих машин, 15 размоточная катушка с проволокой установлена соосно с направлением подачи каната и снабжена торцовым ободом, через который натянутая проволока сходит с катушки при обмотке.

1 l4166

Составитель Н. Злотина

Редактор T. Каранова Техред Т. П. Курилко Корректор Л. В. Тюняева

Заказ 2679/1б Тираж 775 Формат бум. 60X90/з Объем О,I3 изд, л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
