Способ выделения личинок синатропных мух от субстрата и устройство для его осуществления

Способ выделения личинок синатропных мух от субстрата и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение касается сельского хозяйства , а именно переработки отходов животноводства биологическим способом Устройство состоит из дозатора для связующего материала, например навоза, вытяжной вентиляции 3. Вращающаяся труба 4 имеет на выходе решетку 5 и источник тепла в виде калорифера 8. В дозатор 1 подают смесь живых зрелых личинок мухи и переработанный ими навоз, а в дозатор 2 подают жидкий навоз. Шнек подает все во вращающуюся трубу 4, благодаря чему образуются окатыши диаметром 10--20 мм. При непрерывном вращении окатыши движутся к выходу трубы , калорифер подает внутрь трубы теплый воздух, под действием которого личинки выползают из окатышей и просыпаются сквозь сетку. Отверстия выполнены диаметром 4 - 6 мм. 2 с.п. 1 з.п. ф-лы, 1 ил,

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК Ъ

d рр р4oррppp рр

O л а

Ф

Ф (21) 4822045/15 (22) 04,04.90 (46) 23.06.92. Бюл. ¹ 23 (71) Новосибирский сельскохозяйственный институт (72) А.А.Чичин (53) 638,241 (088.8) (56) Авторское. свидетельство СССР

¹ 398253. кл. А 01 К 67/00, 1972. (54) СПОСОБ ВЫДЕЛЕНИЯ ЛИЧИНОК СИНАТРОПНЫХ МУХ ОТ СУБСТРАТА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение касается сельского хозяйства, а именно переработки отходов животноводства биологическим способом, .... Ы „, 1741695 А1

Устройство состоит из дозатора для связующего материала, например навоза, вытяжной вентиляции 3. Вращающаяся труба 4 имеет на выходе решетку 5 и источник тепла в виде калорифера 8. В дозатор 1 подают смесь живых зрелых личинок мухи и переработанный ими навоз, а в дозатор 2 подают жидкий навоз. Шнек подает все во вращающуюся трубу 4, благодаря чему образуются окатыши диаметром 10- 20 мм. При непрерывном вращении окатыши движутся к выходу трубы, калорифер подает внутрь трубы теплый воздух, под действием которого личинки выползают из окатышей и просыпаются сквозь сетку. Отверстия выполнены диаметром 4—

6 мм. 2 с.п, 1 з.п. ф-лы, 1 ил, 1741695

Изобретение относится к сельскому хозяйству, а именно к переработке отходов животноводства биологическим способом, и предназначено для использования на животноводческих свинокомплексах и фермах.

Известен способ выделения личинок синатропных мух, при котором на транспортер с субстратом воздействуют светом, что побуждает личинки мигрировать вниз на скатную доску или бункер, Однако при известном способе процесс отделения личинок идет медленно и неполно. Частицы субстрата налипают на сетку, необходима дополнительная очистка, Побуждение личинок к отделению (миграции) теплом и светом приводит к. большим расходам электроэнергии.

Цель изобретения — повышение выхода личинок путем ускорения процесса отделения, Поставленная цель достигается тем, что субстрат вращают, клейкие частицы субстрата при вращении скатываются в окатыши. Вылезшие из них личинки ведут себя только как физические. тела, просеиваются через перфорированный участок трубы (сетку), а окатыши выбрасываются в отвал.

Время выдержки. необходимое для выползания личинок из окатышей, регулируется изменением угла наклона трубы, ее . диаметра и длины, которые подбираются опытным путем.

В устройстве для осуществления способа перфорированный элемент для выделения личинок выполнен в виде трубы, установленной с возможностью вращения, Отверстия перфорации выполнены диаметром 4 — 6 мм, а источник тепла установлен на выходе трубы.

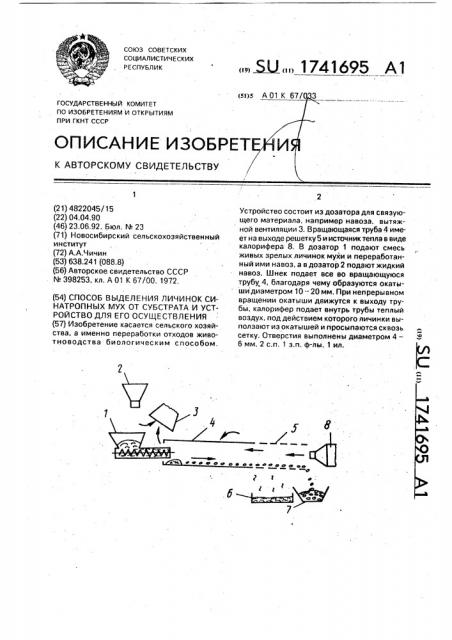

На чертеже показано устройство для установления способа, Устройство состоит из дозатора 1, дозатора 2 клейкого материала и вытяжной вентиляции 3, Вращающаяся труба 4 имеет на выходе решетку 5. Для сбора личинок служит бункер 6, для сбора окатышей — бункер 7, Для подачи тепла имеется калорифер 8.

Способ осуществляется следующим способом.

В дозатор 1 подают смесь живых зрелых личинок комнатной мухи и переработанного ими навоза свиней, B. доза то р 2 — клея щий материал, например нативный густой навоз свиней, Шнек подает все во вращающуюся трубу 4, Благодаря вращению и действию клейкого навоза образуются окатыши диаметром 10 — 20 мм, При непрерывном вращении окатыши движутся по наклонной трубе к выходу, калорифер 8 подает в трубу теплый воздух (20 — 50 С), Движущиеся непрерывно личинки выползают из окатышей, просыпаются сквозь сетку, окатыши падают в бункер 7, Выделяющиеся в трубе газы (аммиак, углекислый газ) удаляются вытяжной вентиляцией 3.

Формула изобретения

1. Способ выделения личинок синатропных мух от субстрата, включающий дозированную подачу смеси из личинок и

20 субстрата, ворошение, воздействие теплом, отличающийся тем, что, с целью повышения выхода личинок путем ускорения процесса отделения, в смесь добавляют связывающий материал, перемешивают для образования окатышей, которые перемещают с вращением до бункеров для сбора личинок и окатышей субстрата.

2. Способ по п.1, отличающийся тем, что в качестве связующего материала используют навоз, 35

3. Устройство для выделения личинок синатропных мух от субстрата., содержащее бункер-дозатор, источник тепла, механизм ворошения, перфорированный элемент для выделения личинок, о т л и ч а ю щ е е с я тем, что оно снабжено дополнительным дозатором для подачи связующего элемента, установленным над бункером-дозатором, который снабжен шнеком для перемешивания и подачи смеси в трубу для образования окатышей, .причем перфорированный элемент для выделения личинок выполнен в виде трубы, установленной с возможностью вращения, при этом отверстия перфорации выполнены диаметром 4 — 6 мм, а источник тепла установлен на выходе из трубы.

Составитель А. Чичин

Техред М.Моргентал Корректор И. Муска

Редактор И.Шмакова

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2230 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
