Устройство для измерения артериального давления

Устройство для измерения артериального давления

Иллюстрации

Показать все

Реферат



Использование: измерение артериального давления. Сущность изобретения: манометр выполнен в виде датчика угловых колебаний, содержащего диафрагму, контактную мембрану и гидрорезервуар, расположенный между ними и заполненный жидкой компрессионной средой, причем гидрорезервуар соединен через штуцер с концом прозрачного трубопровода, установленного на панели со шкалой, а другой конец трубопровода сообщается через штуцер с пневморезервуаром, в котором установлен регулятор объема, при этом гидрорезервуар, трубопровод и пневморезервуар образуют замкнутую герметичную систему 2 ил.

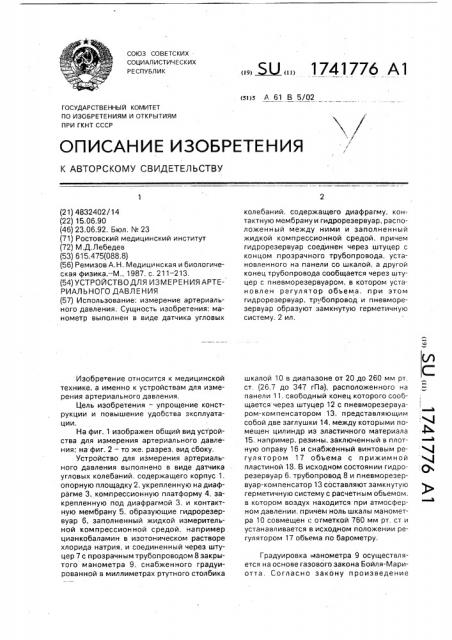

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5I)5 А 61 В 5!02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,с, 4

4 ос, (21) 4832402/14 (22) 15,06.90 (46) 23,06.92. Бюл. N 23 (71) Ростовский медицинский институт (72) М,Д.Лебедев (53) 615.475(088.8) (56) Ремизов А.Н, Медицинская и биологическая физика.— M., 1987, с, 211 — 213. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АРТЕРИАЛЬНОГО ДАВЛЕНИЯ (57) Использование: измерение артериального давления. Сущность изобретения: манометр выполнен в виде датчика угловых

Изобретение относится к медицинской технике, а именно к устройствам для измерения артериального давления.

Цель изобретения — упрощение конструкции и повышение удобства эксплуатации.

На фиг. 1 изображен общий вид устройства для измерения артериального давления; на фиг. 2 — то же, разрез, вид сбоку, Устройство для измерения артериального давления выполнено в виде датчика угловых колебаний. содержащего корпус 1. опорную площадку 2, укрепленную на диафрагме 3, компрессионную платформу 4, закрепленную под диафрагмой 3. и контактную мембрану 5, образующие гидрорезервуар 6, заполненный жидкой измерительной компрессионной средой, например цианкобаламин в изотоническом растворе хлорида натрия, и соединенный через штуцер 7 с прозрачным трубопроводом 8 закрытого манометра 9, снабженного градуированной в миллиметрах ртутного столбика 42„, 1741776 А1 колебаний, содержащего диафрагму, кон-, тактную мембрану и гидрорезервуар, расположенный между ними и заполненный жидкой компрессионной средой, причем гидрорезервуар соединен через штуцер с концом прозрачного трубопровода, установленного на панели со шкалой, а другой конец трубопровода сообщается через штуцер с пневморезервуаром, в котором установлен регулятор объема. при этом гидрорезервуар, трубопровод и пневморезервуар образуют замкнутую герметичную систему. 2 ил. шкалой 10 в диапазоне от 20 до 260 мм рт. ст. (26,7 до 347 гПа), расположенного на панели 11. свободный конец которого сообщается через штуцер 12 с пневморезервуаром-компенсатором 13, представляющим собой две заглушки 14, между которыми помещен цилиндр из эластичного материала

15. например. резины, заключенный в плотную оправу 16 и снабженный винтовым регулятором 17 объема с прижимной пластиной 18. В исходном состоянии гидрорезервуар 6, трубопровод 8 и пневморезервуар-компенсатор 13 составляют замкнутую герметичную систему с расчетным объемом. в котором воздух находится при атмосферном давлении, причем ноль шкалы манометра 10 совмещен с отметкой 760 мм рт. ст и устанавливается в исходном положении регулятором 17 объема по барометру.

Градуировка манометра 9 осуществляется на основе газового закона Бойля-Мариотта. Согласно закону произведение

1741776 давления данной массы газа на его объем постоя н но.

Принимая во внимание, что с увеличением давления в системе трубопровода 8 величина объема, а следовательно, и цена деления на шкале 10 уменьшаются и ложатся очень близко друг к другу. Для их развертки свободный конец трубопровода 8 через штуцер 12 соединен с пневморезервуаромкомпенсатором 13 заданного внутреннего объема, позволяющим получить относительно равномерную развернутую шкалу 10 устройства с ценой деления 2 мм рт,ст, (2,67 гПа) и диапазоном измерений от 20 до 260 мм рт. ст, Устройство работает следующим образом, Медицинский работник или сам пациент устанавливают устройство контактной мембраной 5 на поверхность кожи тела человека, например, на левую ладонную поверхность предплечья над проекцией лучевой артерии выше лучезапястного сочленения.

Правой рукой захватывают левое предплечье и устройство таким образом. чтобы большой палец правой руки был на тыльной стороне предплечья, а указательный и средний пальцы ложились на опорную площадку

2. Постепенным, плавным нажатием указательным и средним пальцами правой руки на опорную площадку 2 создают давление через подвижную диафрагму 3 на компрессионную платформу 4 и жидкую измерительную комп рессионную среду 6.

Давление с одной стороны через контактную мембрану 5 воздействует на поверхность кожи, расположенную под ней лучевую артерию и плотное (костное) основание, с другой через корпус 1 и штуцер 7 распространяется по трубопроводу 8 манометра 9, изменяет его газовый обьем, сжимая "воздушную пружину". Степень сжатия газа является показателем величины давления и измеряется визуально по шкале 10 в мм рт. ст.

Артериальное давление измеряется методом осциляций (колебаний) измерительной компрессионной среды 6 в трубопроводе 8, возникающих под влиянием пробега пульсовой волны при повышающемся и падающем давлении, При наращивании давления происходит постепенное сдавление просвета артерии и проходящая под мембраной 5 пульсовая волна вызывает угловые колебания мембраны 5 и жидкой компрессионной среды 6. Когда давление достигает величины диастолического, амплитуда осциляций скачкообразно увеличивается и этот момент

55 регистрируют по манометру как диастолическое давление.

При последующем повышении давления в гидрорезервуаре амплитуда осциляций постепенно возрастает и достигает максимального размаха при среднем динамическом давлении, затем начинает плавно убывать(проникновение пульсовых волн через суженный под сдавленной мембраной 5 отрезок артерии в дистальную не сдавленную ее часть) и при противодавлении, равном величине систолического давления, она скачкообразно и значительно уменьшается и фиксируется по манометру 9 как систолическое давление.

Маленькие колебания давления в гидрорезервуаре регистрируются и при высоте давления, превышающем систолическое артериальное давление. Это результат удара пульсовых волн в проксимальный край контактной мембраны 5 гидрорезервуара.

Повторное измерение артериального давления проводится понижением давления в гидрорезервуаре, при этом изменения осциляций идут в обратном порядке. Особенно отчетливо они выявляются при быстром понижении давления в гидрорезервуаре, когда маленькие осциляции на уровне систолического давления становятся отчетливо большими, они постепенно и равномерно достигают максимума при среднем динамическом давлении и затем быстро уменьшаются до первого скачкообразного ослабления соответствующего диа стол ичес кому а рте риал ь ному да влен ию.

Двухкратное определение артериального давления позволяет измерить и уточнить параметры систолического и диастолического артериального давления, а также при необходимости определить величину среднего динамического давления, визуально подсчитать частоту сердечных сокращений и измерить амплитуду осциляций.

Формула изобретения

Устройство для измерения артериального давления, содержащее нагнетатель компрессионной среды, систему трубопроводов и манометр, отличающееся тем. что. с целью упрощения конструкции и повышения удобства эксплуатации, манометр выполнен в виде да чика угловых колебаний, содержащего диафрагму, контактную мембрану и гидрорезервуар, расположенный между ними и заполненный жидкой компрессионной средой, причем гидрорезервуар соединен через штуцер с концом прозрачного трубопровода, установленного на панели со шкалой, а другой конец трубопровода сообщается через штуцер с пневмо1741776 и.

11 резервуаром, в котором установлен регулятор объема, при этом гидрорезервуар, трубопровод и пневморезервуар образуют замкнутую герметичную систему, l
