Устройство для аускультации

Устройство для аускультации

Иллюстрации

Показать все

Реферат



Использование, в медицине. Цель изобретения - расширение функциональных возможностей. Сущность изобретения заключается в том. что в устройстве для аускультации используют дополнительный элемент в виде индикатора температуры Устройство содержит рупор 1, звуковод 2 тройник 3, ушные наконечники 4. В плоскости опорной поверхности рупора 1 выполнен выступ 5, ориентированный наружу рупора 1, в пазу 6 которого установлен дополнительный элемент 7, выполненный в виде индикатора температуры, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 А 61 В 7/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/,б

/ (/

/ м.1 (21) 4803357/14 (22) 19.03.90 (46) 23,06.92. Бюл. ¹ 23 (71) Самарский филиал Научно-производственного объединения "Гигиена и профпатология" (72) Н.П.Карханин, Ю.M,L!шарлот и О.Б.Борский (53) 615.471:616-07(088.8) (56) Авторское свидетельство СССР № 1202553, кл. А 61 В 7/02, 1984, Патент Ф РГ N 3215277. кл.. А 61 В 7/02, 1983.

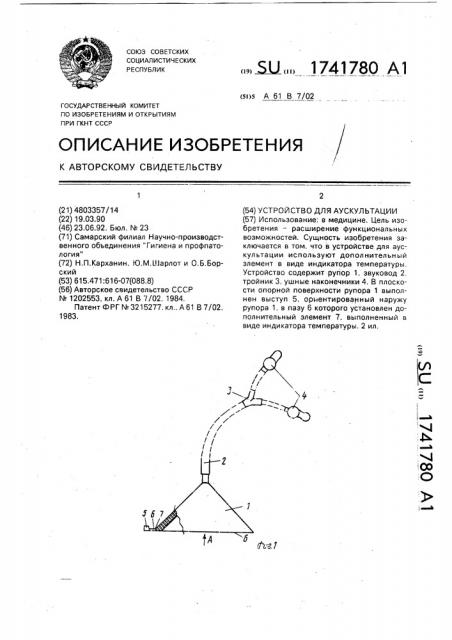

»5U 1741780 Al (54) УСТРОЙСТВО ДЛЯ АУСКУЛЬТАЦИИ (57) Использование: в медицине. Цель изобретения — расширение функциональных возможностей. Сущность изобретения заключается в том, что в устройстве для аускультации используют дополнительный элемент в виде индикатора температуры.

Устройство содержит рупор 1, звуковод 2. тройник 3, ушные наконечники 4. B плоскости опорной поверхности рупора 1 выполнен выступ 5, ориентированный наружу рупора 1, в пазу 6 которого установлен дополнительный элемент 7, выполненный в виде индикатора температуры, 2 ил.
