Реферат



Использование: для дробления твердых материалов в горнорудной, нефтехимической промышленности при упрощении конструкции и уменьшении габаритов установки. Измельчаемый материал подают на колосниковую решетку 2, с которой негабаритные куски скатываются к зубцам колосников 2, где защемляются и разрушаются под действием вращающихся рассекателей 7. Раздробленный материал проходит через колосниковую решетку 2 и попадает в дробилку 3. Вращение вала 6 с рассекателями 7 передается от ротора дробилки 3 через кинематическую связь 5. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я)5 В 02 С 19/22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф (21) 4763731/33 (22) 28.11,89 (46) 23.06.92. Бюл. hb 23 (71) Башкирский научно-исследовательский институт по переработке нефти (72) А.Ш.Валитов, А.А,Тихонов, Н.Т.floxoденко, С.А.Мералиев и Ю..К.Шкодин (53) 621.926.9 (088.8) (56) Спиваковский А.О. и др. Поточная технология открытой разработки скальных пород,— M.; Недра, 1970, с. 147.

Авторское свидетельство СССР

М 814460, кл. В 02 С 19/12, 1978., 5LJ 1741901 А1 (54) УСТАНОВКА ДЛЯ ДРОБЛЕНИЯ (57) Использование: для дробления твердых материалов в горнорудной, нефтехимической промышленности при упрощении конструкции и уменьшении габаритов установки. Измельчаемый материал подают на колосниковую решетку 2, с которой негабаритные куски скатываются к зубцам колосников 2, где защемля ются и разрушаются под действием вращающихся рассекателей 7. Раздробленный материал проходит через колосниковую решетку 2 и попадает в дробилку 3. Вращение вала 6 с рассекателями 7 передается от ротора дробилки 3 через кинематическую связь 5. 4 ил.

1741901

Изобретение относится к установкам для дробления твердых материалов и может быть использовано в нефтехимической, нефтеперерабатывающей, горнорудной и других отраслях промышленности. 5

Известна установка для дробления, включающая приемный бункер с предварительной решеткой и дробилку.

Наиболее близкой по технической сущности к предлагаемой является установка 10 для дробления, включающая приемный бункер с предохранительной решеткой, дробилку, присоединенную к решетке со стороны, противоположной загрузке, механизм для дробления негабарита, представ- 15 ляющий собой площадку, на которой смонтированы снабженное электроприводом дробящее устройство и толкатель с гидроприводом.

Однако механизм для дробления уста- 20 новки имеет сложную конструкцию и большие габариты.

Цель изобретения — упрощение конструкции и уменьшение габаритов установки.

Цель достигается тем, что в установке 25 для дробления, включающей приемный бункер с колосниковой решеткой, роторную дробилку, механизм для дробления негабарита, последний выполнен в виде вала с рассекателями, закрепленными по винто- 30 вой линии, колосники выполнены переменной длины и имеют на свободных концах ступенчато расположенные зубцы, при этом рассекатели расположены с зазорами относительно колосников, а вал механизма 35 дробления соединен с ротором дробилки посредством кинематической связи.

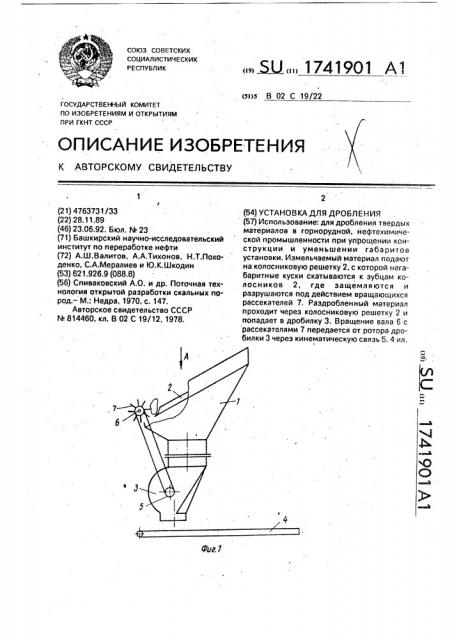

На фиг.1 схематически изображена установк» для дробления; на фиг.2 — вид А на фиг.1; на фиг,З вЂ” взаиморасположение рас- 40 секателя и свободного конца колосника со ступенчато расположенными зубцами; на фиг.4 — закрепление рассекателя с валом.

Установка для дробления содержит приемный бункер 1, колосниковую решетку 45

2, роторную дробилку 3, конвейер 4, Ротор дробилки 3 соединен посредством кинематической связи, например шкива 5 с ременной передачей, с валом 6, на котором по винтовой линии с зазорами относительно .50 колосников установлены рассекатели 7.

Свободный конец каждого колосника выполнен в виде ступенчато расположенных зубцов 8 так, что результирующая разрушающая сила со стороны рассекателя 7 направлена перпендикулярно зубцам 8 колосника.

Установка для дробления работает следующим образом.

Материал, подлежащий дроблению, подают.на колосниковую решетку 2, где негабаритные куски скатываются по колосникам к вращающимся рассекателям 7, защемляются между последними и зубцами

8 колосников, разрушаясь и ри этом. Ступенчато расположенные зубцы 8 исключают проскальзывание кусков и обеспечивают фиксацию кусков в момент их разрушения.

Предварительно раздробленный материал проходит через межколосниковое Rpo странство и попадает в дробилку 3 и далее — на транспортирующий конвейер 4. В ращение валу 6 с рассекателями 7 передается от ротора дробилки через кинематическую связь.

В предлагаемой установке для дробления по сравнению с известной упрощается конструкция механизма дробления негабарита с одновременным уменьшением его габаритов за счет отсутствия площадки, сложных и громоздких механизмов дробления и толкателя с гидроприводом, гидро- и электропривода.

Формула изобрете ния

Установка для дробления, включающая приемный бункер с колосниковой решеткой, роторную дробилку, механизм для дробления негабарита, отличающаяся тем, что, с целью упрощения конструкции и уменьшения габаритов установки, механизм для дробления выполнен в виде вала с рассекателями, закрепленными по винтовой линии, колосники выполнены переменной длины и имеют на свободных концах ступенчато расположенные зубцы, при этом рассекатели расположены с зазором относительно колосников, а вал механизма дробления соединен с ротором дробилки посредством кинематической связи.

3741901

1741901
