Использование: в механосборочном производстве, а именно в устройствах для сборки и разборки телескопических гидроцилиндров . Сущность изобретения: стенд содержит поворотный стол (паругель) 1 с посадочными гнездами 4 для установки гидроцилиндров . Фиксатор 3 регулирует угловое перемещение стола 1. Фиксатор 10, смонтированный в гнезде 4, обеспечивает вертикальное положение гидроцилиндра в гнезде. Фиксатор 11 предохраняет разбираемый г/ фоцилиндр от перемещения в вертикальном направлении. Рабочий орган выполнен в виде приводного ползуна 14 установлен - о с возможностью перемеще ния по направляющим 12, На ползуне за креплен захватный элемент. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s В 23 P 19/02

ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф (.)

ЬЗ 3

1г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4717008/27 (22) 10.07.89 (46) 23.06,92. Бюл. N. 23 (71) Проектно-конструкторский технологи ческий институт Всесоюзного промышленного объединения Союзуглемаша (72) Г. А. Фоменко (53) 658.515(088.8) (56) Авторское свидетельство СССР

И. 1204359, кл. B 23 P 19/02, 1964. (54) СТЕНД ДЛЯ СБОРКИ И РАЗБОРКИ

ГИДРОЦИЛИНДРОВ (57) Использование: в механосборочном производстве, а именно в устройствах для

». Ы, 1742022 А1 сборки и разборки телескопических гидроцилиндров. Сущность изобретения; стенд содержит поворотный стол (паругель) 1 с посадочн ы ми гнездами 4 для установки гидроцилиндров, Фиксатор 3 регулирует угловое перемещение стола 1, Фиксатор 10, смонтированный в гнезде 4, обеспечивает вертикальное положение гидроцилиндра в гнезде, Фиксатор 11 предохраняет разбираемый гидроцилиндр от перемещения в вертикальном направлении. Рабочий орган выполнен в виде приводного ползуна 14, установлен .о.о с возможносгью перемещения по направляющим 12, На ползуне за креплен захватный элемент, 4 ил, t уН

1742022

30

40

Изобретение относится к механосборочному производству, в частности к устройствам для сборки и разборки телескопических гидроцилиндров.

Известен стенд для сборки и разборки узлов деталей, преимущественно роликов рольгангов, содержащий поворотный стол с фиксатором углового положения, силовой цилиндр, установленный с возможностью перемещения, упоры, механизм фиксации узла деталей, механизм перемещения узла деталей, выполненный в виде поворотного лотка, снабженного фиксатором положения в плоскости стола.

Известен автомат для сборки запрессовкой охватываемой и охватывающей деталей, содержащий смонтированный на основании многопозиционный поворотный стол с посадочными гнездами, фиксатор углового перемещения стола, вертикально установленный рабочий орган и инструмен,тальный блок запрессовки.

Недостатком известного автомата является невозможность осуществления технологических приемов при разовом закреплении базовой детали, что сужает технологические возможности и ухудшает качество при разборке гидроцилиндров, Цель изобретения — расширение технологических возможностей и повышение качества при разборке телескопических гидроцилиндров, Поставленная цель достигается тем, что в стенде для сборки и разборки гидроцилиндров, содержащем смонтированный на основании многопозиционный поворотный стол с посадочными гнездами, фиксатор углового перемещения стола и вертикально установленный рабочий орган, согласно изобретению стенд снабжен захватным устройством, установленным на штоке рабочего органа, и фиксаторами, смонтированными на каждом посадочном гнезде поворотного стола.

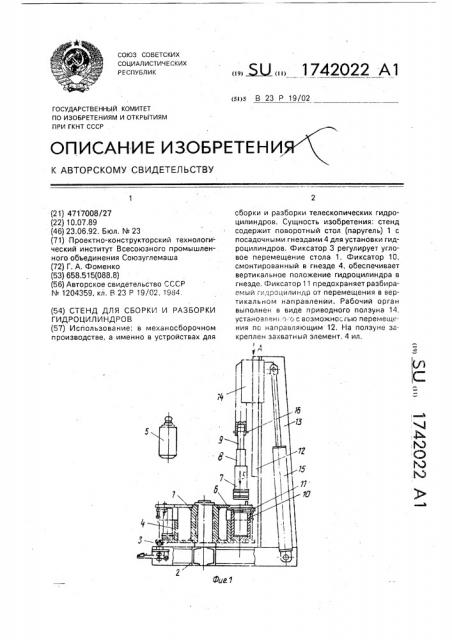

На фиг. 1 изображен стенд разборки и сборки гидроцилиндров, общий вид; на фиг.

2 — вид в плане; на фиг. 3 — вид в плане на фиксатор осевой; на фиг. 4 — вид сбоку на позиции выгрузки.

Стенд для сборки и разборки гидроцилиндров содержит карусель 1, установленную на основании 2 с возможностью вращения и фиксации на каждой позиции при помощи фиксатора 3. Карусель 1 имеет посадочные гнезда 4 для установки в них гидроцилиндра 5 и его составных частей, т, е, гильзы и штоков 6 — 9. Для поддержки разбираемых гидроцилиндров 5 в вертикальном положении имеются фиксаторы 10 боковых, а для удержания в неподвижном состоянии гидроцилиндра и далее его штоков в гнездах 4, карусели 1 при разборке служит фиксатор11, В направляющих12 стойки13установлен ползун 14, имеющий возможность перемещения под действием гидроцилиндра 15.

На ползуне 14 закреплен элемент 16 для захвата штока 9 первого гидроцилиндра 5.

Для выгрузки деталей из стенда имеется позиция 17 выгрузки, Стенд для сборки и разборки следующим образом.

Гидроцилиндр 5 устанавливается в соответствующее гнездо 4 карусели 1 и его наружная гильза 6 фиксируется боковым фиксатором 10 и фиксатором 11 от вертикального перемещения. Поворотом карусели 1 устанавливают позицию с гидроцилиндром соосно с ползуном 14 и фиксируют фиксатором 3. Опускают ползун 14 при помощи гицроцилиндра 15 и при помощи захватногс элемента 16 соединяют ползун 14 со штоком 9. Передние крышки или грундбуксы предварительно раскреплены. Ходом ползуна 14 вверх штоки 7 — 9 отделяются от гильзы 6, Расфиксировав фиксатором 3 карусель 1, осуществляют проворот ее до совмещения осей ползуна 14 и соответствующего гнезда 4 и снова фиксируют фиксатором 3. Движением ползуна 14 вниз опускают оставшиеся штоки 7, 8 и 9 в гнездо 4 . и фиксируют шток боковым фиксатором 10 и вертикальным 11, и движением ползуна 14 вверх снова отделяют штоки 8 и 9 от штока

7, и далее цикл повторяется до полной разборки, На позиции17 выгрузки производится расфиксация фиксаторов 10 и 11 и деталь укл, дывается горизонтально для дальнейшей транспортировки, Предлагаемый стенд прост по конструкции, занимает магую площадь, повышает организацию и производительность труда.

Формула изобретения

Стенд для сборки и разборки гидроцилиндров, содержащий смонтированные на основании многопозиционный поворотный стол с посадочными гнездами, фиксатор углового перемещения стола и вертикально установленный рабочий орган, о т л и ч а ю( шийся тем, что, с целью расширения технологических возможностей и повышения качества при разборке технологических гидроцилиндров, он снабжен захватным устройством, установленным на штоке рабочего органа, и фиксаторами, смонтированными на каждом посадочном гнезде поворотного стола.
