Реферат

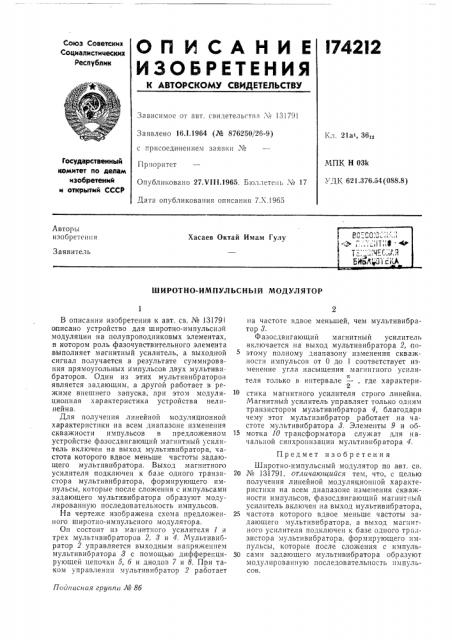

ОП ИСАНИ Е

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l742I2

Союз Советских

Сощиалистииеских

Республик

Зависимое от авт. свидетельства ¹ 13179!

Заявлено 16.1.1964 (¹ 876250/26-9) Кл. 21а1, 36, с присоединением заявки №

Г1риоритет

Государственный комитет по делам изобретений и открытий СССР

МПК Н 03k

УДК 621.376.54 (088.8) Опубликовано 27.Ы11.1965, Бюллетень ¹ 17

Дата опубликования описания 7.Х.1965

Авторы изобретения

P L :" 0. 0- 1. . ! > :,,, ",П З. 4

БИЬЛ И сгА

Хасаев Октай Имам Гулу

Заявитель

ШИРОТНО-ИМПУЛЬСНЬ|Й МОДУЛЯТОР

Поаиисная epynnа № 8б

В описании изобретения к авт. св. № 131791 вписано устройство для широтно-импульсной модуляции на полупроводниковых элементах, в котором роль фазочувствительного элемента выполняет магнитный усилитель, а выходной сигнал получается в результате суммирования прямоугольных импульсов двух мультивибраторов. Один из этих мультивибраторов является задающим, а другой работает в режиме внешнего запуска, при этом модуляционная характеристика устройства нелинейна.

Для получения линейной модуляционной характеристики на всем диапазоне изменения скважности импульсов в предложенном устройстве фазосдвигающий магнитный усилитель включен на выход мультивибратора, частота которого вдвое меньше частоты задающего мультивибратора. Выход магнитного усилителя подключен к базе одного транзистора мультивибратора, формирующего импульсы, которые после сложения с импульсами задающего мультивибратора образуют модулированную последовательность импульсов.

На чертеже изображена схема предложенного широтно-импульсного модулятора.

Он состоит из магнитного усилителя 1 и трех мультивибраторов 2, 3 и 4. Мультивибратор 2 управляется выходным напряженнем мультивибратора 3 с помощью дифференцирующей цепочки б, б и диодов 7 и 8. При таком управлении мультивибратор 2 работает

«!а частоте вдвое меньшей, чем мультивибратор 3.

Фазосдвигающий магнитный усилитель включается на выход мультивибратора 2, поэтому полному диапазону изменения скважности импульсов от 0 до 1 соответствует изменение угла насыщения магнигного усилителя только в интервале —, где характери2 стика магнитного усилителя строго линейна.

Магнитный усилитель управляет только одним транзистором мультивибратора 4, благодаря чему этот мультивибратор работает на частоте мультивибратора 3. Элементы 9 и об15 мотка 10 трансформатора служат для начальной синхронизации мультивибратора 4.

Предмет изобретения

Широтно-импульсный модулятор по авт. св.

20 № 131791, отличающийся тем, что, с целью получения линейной модуляционной характеристики на всем диапазоне изменения скважности импульсов, фазосдвигающий магнитный усилитель включен на выход мультивибратора, 25 частота которого вдвое меньше частоты задающего мультивибратора, а выход магнитного усилителя подключен к базе одного транзистора мультивибратора, формирующего импульсы, которые после сложения с импульЗо сами задающе"o мультивибратора образуют модулированную последовательность импульсов.
