Устройство для скрепления грузов термоусадочной пленкой

Устройство для скрепления грузов термоусадочной пленкой

Иллюстрации

Показать все

Реферат



Область использования: изобретение относится к области упаковки и может быть П 20 использовано в любой отрасли народного хозяйства при упаковке штучных грузов в термоусадочную пленку. Сущность изобретения: в устройстве крышка укреплена на колонне с возможностью перемещения вдоль нее со скоростью, отличной от скорости перемещения каретки 9, при этом на каретке 9 в зоне расположения теплоизлучателей установлены сферические вогнутые отражатели 13 для обеспечения точечного локального прогрева пленки пакета 12 по периметру при подъеме каретки 9. Такое выполнение устройства дает наименьший расход электроэнергии, так как происходит нагрев узкого участка пленки. 2 ил. 19 ,

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s В 65 В 53/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

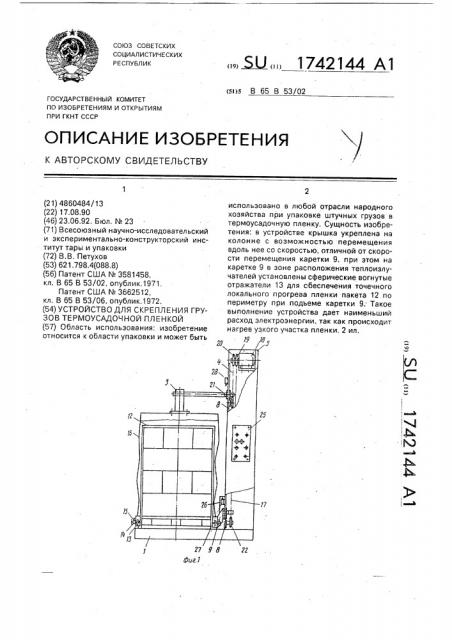

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Ъ (21) 4860484/13 (22) 17.08,90 (46) 23.06,92, Бюл, № 23 (71) Всесоюзный научно-исследовательский и экспериментально-конструкторский институт тары и упаковки (72) В.В. Петухов (53) 621.798.4(088,8) (56) Патент США ¹ 3581458, кл. B 65 В 53/02, опублик,1971, Патент США ¹ 3662512, кл. В 65 В 53/06, опублик.1972. (54) УСТРОЙСТВО ДЛЯ СКРЕПЛЕНИЯ ГРУ30В ТЕРМОУСАДОЧНОЙ ПЛЕНКОЙ (57) Область использования: изобретение относится к области упаковки и может быть Ы,» 1742144 А1 использовано в любой отрасли народного хозяйства при упаковке штучных грузов в термоусадочную пленку. Сущность изобретения: в устройстве крышка укреплена на колонне с возможностью перемещения вдоль нее со скоростью, отличной от скорости перемещения каретки 9, при этом на каретке 9 в зоне расположения теплоизлучателей установлены сферические вогнутые отражатели 13 для сбеспечения точечного локального прогрева пленки пакета 12 по периметру при подъеме каретки 9. Такое выполнение устройства дает наименьший расход электроэнергии, так как происходит нагрев узкого участка пленки. 2 ил.

Л 5

1742144

Изобретение относится к области упаковки и может быть использовано в любой отрасли народного хозяйства при упаковке штучных грузов в термоусадочную пленку.

Известна установка для скрепления грузов термоусадочной пленкой, включающая раму с перемещающейся по ней вверх-вниз кареткой с электрическими излучателями, привод.

Недостатком установки является большая потеря тепла в окружающую среду.

Наиболее близкой по технической сущности и достигаемому результату является установка, содержащая раму, перемещающуюся по направляющим стойкам, и гофрированную раму. Обогрев осуществляется горячим воздухом.

Недостатками данной конструкции являются повышенный расход энергии на нагрев и нагнетание в термокамеру горячего воздуха, а также загрязнение окружающей среды отработанным горячим воздухом и ухудшение условий труда обслуживающего персонала.

Цель изобретения — снижение энергозатрат на нагрев пленки.

Поставленная цель достигается тем, что в устройстве крышка укреплена на колонне с возможностью перемещения вдоль нее со скоростью, отличной от скорости перемещения каретки, при этом на каретке в зоне расположения теплоизлучателей установлены сферические вогнутые отражатели для обеспечения точечного локального прогрева пленки, На фиг.1 представлено устройство, когда каретка с излучателями находится внизу (начало рабочего положения), общий вид; на фиг,2 — то же, когда камера находится вверху (конец рабочего цикла), вид сбоку, Устройство для скрепления грузов термоусадочной пленкой состоит из стола 1. колонны 2, подвижной траверсы 3, закрепленной с одной стороны к цепи 4 привода каретки 5, а с другой — к крышке 6 подвижной камеры 7, перемещение происходит по направляющим 8, закрепленным на колонне 2, Каретка 9 выполнена в виде 4-угольной рамки 10 с теплоиэлучателями 11. Теплоизлучатели расположены равномерно по периметру рамки 10. Регулировка мощности нагрева пленки пакета 12 осуществляется за счет сферических отражателей 13 с помощью направляющих 14 и винтов 15, Каретка 9 гибкой связью 16 соединена с подвижной крышкой 6 камеры 7, а с другой стороны — с цепью 17 привода каретки 5, Перемещение каретки 9 происходит по направляющим 8, закрепленным на колон5

55 не 2. Привод каретки 5 состоит из электродвигателя 18 и набора звездочек 19 — 22 и цепей 4,17, обеспечивающих перемещение каретки и крышки 6 с заданной скоростью.

Устройство для скрепления грузов термоусадочной пленкой работает следующим образом.

Группа изделий 23 устанавливается на поддоне 24, который по приводному рольгангу (не показан) подается на стол 1 с предварительно надетым на груз пакетом 12 из термоусадочной пленки. Оператор включает на пульте 25 управления кнопку "Пуск", Включается электродвигатель 18 и камера 7 начинает опускаться вниз, одновременно опускается крышка 6 камеры.

Опускание происходит с заданной скоростью до нажатия упора 26 на нижний конечный выключатель 27, включается автоматически источник 11 тепла, электродвигатель 18 делает реверс и нач IHB|:TGR подьем каретки 9 камеры 7 и крышки 6 вверх.

Подьем происходит до тех пор, пока упор 26 не нажмет на верхний конечный выключатель 28 и не выключит привод 5 и источники 11 тепла (теплоизлучатели). Причем гибкая связь при подьеме вверх складывается вовнутрь крышки 6. Точечный локальный нагрев термоусадочной пленки пакета 12 по периметру. осуществляемый фокусированием энергии теплоизлучателей

11, сферическими вогнутыми отражателями, закрепленными в рамке 10 каретки 9, дает наименьший расход электроэнергии, так как происходит нагрев узкого участка пленки.

При кинематической зависимости скоростей перемещений камеры 7 с теплоизлучателями 11, каретки 9 и крышки 6 достигаются минимальные потери воздуха, нагретого теплоизлучателями.

Улучшение условий труда обслуживающего персонала заключается в том, что отработанный горячий воздух, содержащий свободные мономеры пленки, остается под крышкой 6, не выходя наружу, как это наблюдается у известного устройства.

Благодаря кинематической зависимости скоростей перемещения каретки 9 с теплоизлучателями 11 и подвижной крышки 6 пленка равномерно усаживается на груз 23 и прочно скрепляет его в транспортный пакет, который поступает на склад, Далее цикл повторяется.

Формула изобретения

Устройство для скрепления грузов термоусадочной пленкой, copeð>êàùåå основание, стол, вертикальную колонну, 1742 44.

Составитель В,Петухов

Техред М,Моргентал Корректор С.Черни

Редактор В.Данко

Заказ 2252 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 смонтированную на ней камеру, включающую укрепленную с возможностью перемещения вдоль колонны каретку с теплоизлучателями и соединенную с ней гибкой связью крышку, и привод, о тл и ч а- 5 ю щ е е с я тем, что, с целью снижения энергозатрат на нагрев пленки, крышка укреплена на колонне с возможностью перемещения вдоль нее со скоростью, отличной от скорости перемещения каретки, при этом на каретке в зоне расположения теплоизлучателей установлены сферические вогнутые отражатели для обеспечения точечного локального прогрева пленки,
