Термоусадочный тоннель

Термоусадочный тоннель

Иллюстрации

Показать все

Реферат



Изобретение относится к упаковыванию изделий в термоусадочную пленку Сущность изобретения: термоусадочный тоннель включает рабочую и рециркуляционную камеру 1,2. нагреватели 4 и нагнетатели 5 воздуха. Рециркуляционная камера 2 состоит из четырех секций 6, расположенных попарно в двух взаимно перпендикулярных плоскостях, одна из которых перпендикулярна направлению перемещения упаковки. Каждая секция 6 рециркуляционной камеры 2 образована прямолинейным каналом 7 и двумя сообщенными с ним и симметрично расположенными дугообразными каналами 8. Нагнетатели 5 воздуха расположены в прямолинейных каналах секций 6 рециркуляционной камеры 2, и нагреватели 5 в зонах сопряжения секций 6 с рабочей камерой 1. Такое выполнение тоннеля способствует почти полному повторному использованию горячего воздуха, находящегося внутри рабочей камеры. 2 ил. (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sI)s В 65 В 53/06

ГОСУДАРСТ8ЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР / .у

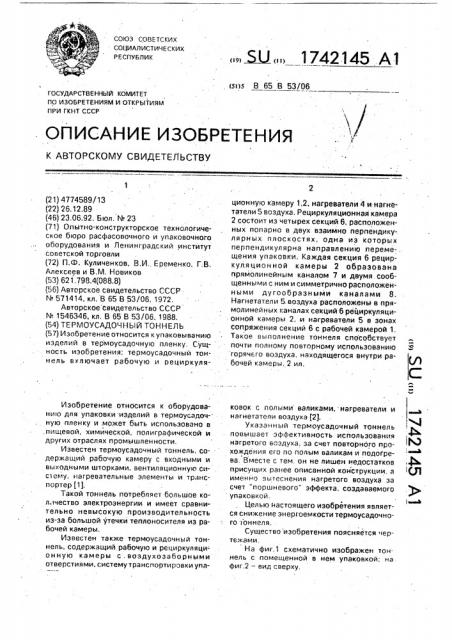

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4774589/13 (22) 26.12.89 (46) 23.06.92, Бюл. N. 23 (71) Опытно-конструкторское технологическое бюро расфасовочного и упаковочного оборудования и Ленинградский институт советской торговли (72) П.Ф, Куличенков, В.И., Еременко, Г.В.

Алексеев и В.M. Новиков

{53) 621.798.4(088.8) (56) Авторское свидетельство СССР

¹ 571414, кл, В 65 В 53/06. 1972.

Авторское свидетельство СССР

¹ 1546346, кл, В 65 В 53/06, 1988. (54) ТЕРМОУСАДОЧНЫЙ ТОННЕЛЬ (57) Изобретение относится к упаковыванию изделий в термоусадочную пленку. Сущность изобретения: термоусадочный тоннель вкл«очает рабочую и рециркуляИзобретение относится к оборудовани«о для упаковки изделий в термоусадочную пленку и может быть использовано в ,пищевой, химической, полиграфической и других отраслях промышленности, Известен термоусадочный тоннель, содержащий рабочую камеру с входными и выходными шторками, вентиляционную сис«ему, нагревательные элементы и транспортер (1).

Такой тоннель потребляет большое кол;«чество электроэнергии и имеет сравнительно невысокую производительность из-эа большой утечки теплоносителя иэ рабочей камеры.

Известен также термоусадочный тоннель, содержащий рабочую и рециркуляци- онную камеры с. воздухозаборными отверстиями, систему транспортировки упа„„5U„„1742145 А1 ционную камеру 1,2, нагреватели 4 и нагнетатели 5 воздуха. Рециркуляционная камера

2 состоит иэ четырех секций 6, расположенных попарно в двух взаимно перпендикулярных плоскостях, одна из которых перпендикулярна направлению переме-. щения упаковки, Каждая секция 6 рециркуляцион ной камеры 2 образована прямолинейным каналом 7 и двумя.сообщенными с ним и симметрично расположенными дугообразными каналами 8.

Нагнетатели 5. воздуха расположены в прямолинейных каналах секций 6 рециркуляционной камеры 2, и нагреватели 5 в зонах сопряжения секций 6 с рабочей камерой 1, Такое выполнение тоннеля способствует почти полному повторному использованию горячего воздуха. находящегося внутри рабочей камеры, 2 ил. ковок с полыми валиками, нагреватели и д нагнетатели воздуха (2).

Указанный термоусадочный тоннель повышает эффективность использования нагретого Boçäóõà. эа счет IloBTopHQI o прохождения его по полым валикам и подогрева. Вместе с тем. он не лишен недостатков 4 Ь присущих ранее описанной конструкции. а Ql именно вытеснения нагретого воздуха за счет "поршневого" эффекта. создаваемого )чв упаковкой.

Целью настоящего изобретения является снижение энергоемкости термоусадочноГО IОННeЛЯ.

Существо изобретения поясняется «ертежами.

На фиг.1 схематично изображен тоннель с помещенной в нем упаковкой: на фиг.2 — вид сверху.

1742145

Т«рмоусадочный тоннель содержит рабочую камеру 1 с присоединенной к ней рециркуляционной камерой 2, а также устройство для перемещений упаковки 3, нагреватели 4 и нагнетатели 5 воздуха, При этом рециркуляционная камера 2 состоит из четырех секций 6, расположенных попарно в двух взаимно перпендикулярных плоскостях. одна из которых перпендикулярна направлению перемещения упаковки. При этом каждая секция образована прямолинейным каналом 7 и двумя сообщенными с ним и симметрично расположенными дугообразными каналами 8. Нагнетатели воздуха 5 размещены при атом в прямолинейных каналах 7 секций 6 рециркуляционной камеры 2, а нагреватели 4 — в зонах сопряжения секций б с рабочей камерой 1.

Термоусадочный тоннель работает следующим образом, (1асле включения нагревателей 4 и нагрева их до определенной температуры вкл<о<ается привод устройства для переMåщения упаковки 3, которая подает упаковку в зону действия нагревателей. При подходе упаковки к этой зоне включаются нагнетатели 5 воздуха, обеспечивающие обдув упаковки горячим воздухом. За вр<мя прохождения в рабочей камере 1 полимерная пленка прогревается до необходимой температуры и облегает изделие, а при охлаждении обеспечивается ее необходимая обтяжка, При.этом горячий воздух. отдав часть своего тепла пленке, направляетсч поверхностями упаковки в соответствующие воздухозаборные отверстия, через которые устремляется е секции 6 рециркуляциачной камеры 2. Такое упорядочение аэродинамической обстановки способствует почти полному повторному использованию горячего воздуха находящегося внутри рабочей каме5 ры 1, сводя к минимуму его утечку, При.отсутствии в пределах рабочей камеры следующей упаковки. после прохожде«<ия . предыдущего нагревателя 5, установленного в верхней секции рециркуляционной ка10 меры, нагнетатели воздуха отключаются и тоннель переводится в "ждущий" режим.

Появление очередной уг1аковки включает на<нетатели воздуха и процесс повторяется.

15 Минимизация выноса горячего воздуха из рабочей камеры и учет наличия упаковки в неи снижает энергоемкость термоусэдоч-. ного тоннеля.

Формула изобретения

20 Термоусадочный тоннель. включающий раб<<чу о и рециркуляцион<<ую камеры, устройство для перемещения упаковки, нагреватели 11 на< «етате<<и воздуха. о т л и ч а ю-

Щ И Й C Я ТВМ, it<0, С 1 ЕЛЬ<О С<(И>1(ЕНИ<< 3НРР

25 гоемкс<сти, рецир у

30 упаковки, каждая секция образована прямолинейным каналом и двумя сообще><ными с ним и симмегрично расположенными дугообразными каналами, при этом нагнега<ели воздуха рве<<о<<о;+e!!I: в прямолиней35 ных каналах сскций р«циркуляционной камеры. э 1<агревл гели

Составитель Г.Алексеев

Техред М.Моргентал Корректор М;Демчик

Редактор А.3 робок

Производственно-издательский комбинат "Патент". г. Ужгород, ул;Гагарина, 101

Заказ 2252 Тираж Подписное

ВНИИПИ, Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5
