Реферат



Использование: изобретение относится к упаковочной технике, в частности к тоннелям для термоусадки полимерной пленки. I у X -/- - ; / ГГГ/ТО г 5.t Сущность изобретения: тоннель содержит теплоизолированную рабочую камеру 1 и поворотные отражатели 2. Камера 1 установлена на каркасе 3, внутри которого расположен цепной конвейер 4 для перемещения упаковываемых изделий 5. Под рабочей ветвью конвейера расположены нагревательные элементы б, а между ними и ветвью конвейера - отражатели 7. Под нагревательными элементами 6 установлены вентиляторы 8. Рабочая камера 1 снабжена воздуховодами 9, связывающими верхнюю зону камеры 1 с зоной всасывания вентиляторов 8 Предлагаемое решение обеспечивает повышение качества термоусадки пленки за счет ее равномерного разогрева при снижении энергозатрат. 2 ил - - ТО 5. о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 65 В 53/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4854149/13 (22) 27,07.90 (46) 23.06.92, Бюл. ¹ 23 (71) Научно-производственное объединение по производству тароупаковочных изделий и тары ".Упаковка" (72) В.В. Альферович и С,Б, Бегма (53) 621.798.4(088.8) (56) Авторское свидетельство СССР № 870253, кл, В 65 В 53/06, 1979.

Авторское свидетельство СССР

N- 571414, кл, В 65 В 53/02, 1974. (54) ТЕРМОУСАДОЧНЫЙ ТОННЕЛЬ (57) Использование: изобретение относится к упаковочной технике, в частности к тоннелям для термоусадки полимерной пленки.

„„. Ж„„1742146 А1

Сущность изобретения: тоннель содержит теплоизолированную рабочую камеру 1 и поворотные отражатели 2, Камера 1 установлена на каркасе 3, внутри которого расположен цепной конвейер 4 для перемещения упаковываемых изделий 5.

Под рабочей ветвью конвейера расположены нагревательные элементы 6, а между ними и ветвью конвейера — отражатели 7. Под нагревательными элементами 6 установлены вентиляторы 8. Рабочая камера 1 снабжена воздуховодами 9, связывающими верхнюю зону камеры 1 с зоной всасывания вентиляторов 8, Предлагаемое решение обеспечивает flоBûøåíèå качества термоусадки пленки за счет ее равномерного разогрева при снижении энергозатрат. 2 ил.

1742146

Изобретение относится к упаковочной технике, в частности к тоннелям для термоусадки полимерной пленки, Известен термоусадочный тоннель, включающий камеру, расположенную в ней 5 рабочую ветвь конвейера, нагревательные элементы и вентилятор, расположенные как в верхней, так и в нижней частях I<àìåpû.

Известен также термоусадочный тоннель, содержащий рабочую камеру, возду- 10 ховоды с соплами в ее боковых стенках, сообщенными с системой подачи горячего воздуха, конвейер, состоящий из специальных труб, имеющих отверстия в зоне контакта с.дном упаковки и по своим торцам,,5

Однако такой термоусадочный тоннель не обеспечивает равномерной термоусадки пленки упаковок, так как подача горячего воздуха из отверстий труб конвейера непосредственно на дно упаковки не создает нор- 20 мальных условий для усадки пленки по всей поверхности дна упаковки, Кроме того, необходимость циклического нагрева упомянутых труб конвейера повышает энергозатраты, 25

Цель изобретения — повышение качества термоусадки пленки и снижение энергозатрат.

Поставленная цель достигается тем. что термаусадочный тоннель, содер>кащий ра- 30 бочую камеру, конвейер, нагревательные элементы, воздуховоды, размещенные в рабочей камере, и по меньшей мере один вентилятор, расположенный под рабочей ветвью конвейера, снабжен поворотными 35 отражателями, расположенными в верхней зоне рабочей камеры, и отражателем, установленным между рабочей ветвью конвейера и нагревательными элементами, при этом воздуховоды соединяют верхнюю зону 40 рабочей камеры с зоной всасывания вентилятора.

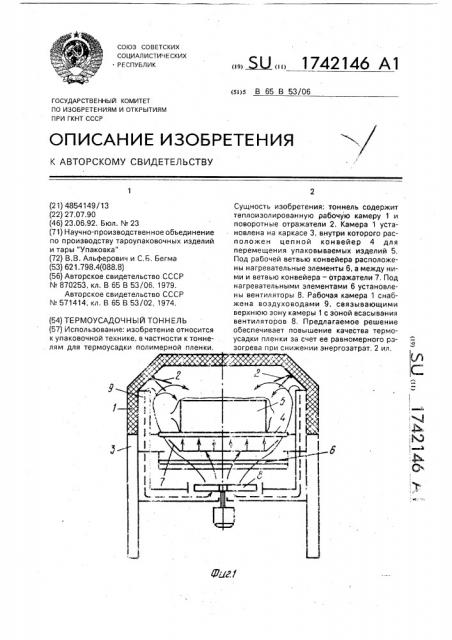

На фиг.1 схематично изображен термоусадочный тоннель; на фиг.2 — то же, про- 45 дольный разрез, Термоусадочный тоннель содержит теплоизолированную рабочую камеру 1 с установленными в ее верхней части поворотными отражателями 2, расположенными 50 попарно подлине камеры 1. Рабочая камера

1 установлена на каркасе 3, внутри которого установлен цепной конвейер 4, предназначенный для перемещения изделий 5. Под рабочей ветвью конвейера расположены 55 нагревательные элементы 6, а между ними и рабочей ветвью конвейера — отражатели

7, Под нагревательными элементами 6 установлены вентиляторы 8. Рабочая камера 1 снабжена воздуховодами 9, связывающими верхнюю зону камеры 1 с зоной всасывания вентилятора 8.

Термоусадочный тоннель работает следующим образом, Обернутое пленкой иэделие 5 перемещается конвейером 4 в рабочую камеру 1, где происходит обдув иэделия 5 горячим воздухом, Потоки горячего воздуха формируются следующим образом. При работе вентилятора 8 теплый отработавший воздух засасывается из верхней части рабочей камеры 1 и по воздуховодам 9 подается к венTI,ëÿToðó 8. После вентилятора 8 поток воздуха проходит через блок нагревательных элементов 6. где нагревается до требуемой температуры. Отражатель 7, установленный в непосредственной близости от рабочей ветви конвейера 4, формирует два потока горяче -о воздуха, каждый из Которых направляется Ilo боковым стенкам камеры 1, Пр. дви>кении горячих потоков воздуха вверх вдоль боковых стенок камеры 1 потоки встречаroT поворотные отражатели g, направляющие потоки воздуха на определенные поверхности упаковываемого изделия 5. Первая пара поворотных отражателей г

2 (по ходу .. вижени изделия 5 напоавляет поток воздуха HG торцы изделия >, д вторая г.ара — на его верхнюю поверхность. Отражатель 7 излучае час ri накопленной тепловой энергии на ни>< Iloio поверхность изделия 5. Такое распределение тепловых потоков позволяет в первук> очередь сформировать торцы упаковки изделия 5, а затем и другие его старо li I, что обеспечивает получение упаковки д >статочного <ачества, а постоянная подача oipàáoTàâLIåãо теплогс воздуха из верхней части камеры 1 IB нагревательные элементы 6 снижает энергозатраты. После необходимого разогрева пленки на изделии 5 последнее выводится из рабочей камерь, 1, и при остывании пленка плотно обтягивает изделие.

Taкая констpyкция тepмuyсадoчного оннеля позволяет осуществить равномерный разогрев пленки на всех поверхностях изделия, благодаря чему улучшается качес,— во упаковки изделия при сии>кении энергозатрат.

Формула изобретения

Термоусадочный тоннель, содер>кащий рабочую камеру, конвейер, нагревательные элементы, воздуховоды, размешенные в рабочей камере, и по меньшей --.ере Один вентилятор, расположенный IIo: рабочей ветвью конвейера, с т л и ч а ю щ fI с я тем, что, с целью повышения,<ачесi -э термоусадки пленки и снижения энергозатрат, ov. снабжен поворотными отра>кателями, рас1742146

45

Составитель В.Альферович

Техред M.Ìîðãåíòàë Корректор А.Осауленко

Редактор В,Данко

Заказ 2252 Тираж Подписное .ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производсгвенно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 положенными в верхней зоне рабочей камеры, и отражателем, установленным между рабочей ветвью конвейера и нагревательными элементами, при этом воздуховоды соединяют верхнюю зону рабочей камеры с зоной всасывания вентилятора,
