Волноводный переключатель

Волноводный переключатель

Иллюстрации

Показать все

Реферат

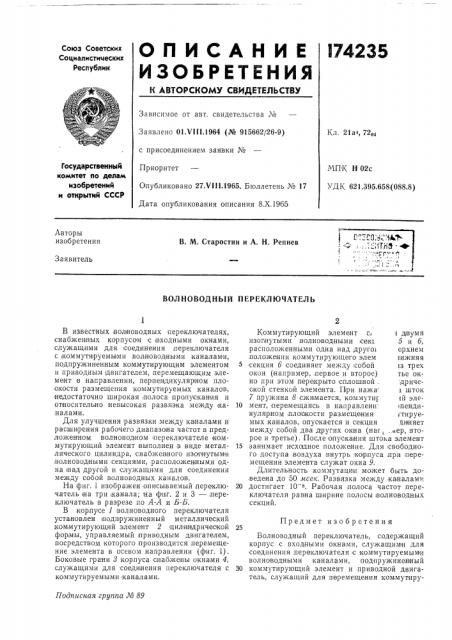

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 01.VIII.1964 (№ 915662/26-9) с присоединением заявки №

Приоритет

Опубликовано 27.Ч!11.1965. Бюллетень ¹ 17

Дата опубликования описания 8.Х.1965

Кл. 21а 72о1

Государственный комитет по делам изобретений и открытий СССР

МПК Н 02с

УДК 621.395,658(088.8) Лвторы изобретения

В. М. Старостин и А. Н. Репнев

Заявитель

ВОЛНОВОДНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Коммутирующий элемент с < двумя изогнутыми волноводными сек1 б и б, расположенными одна над друго ерхнем положении коммутирующего элем «ижняя

5 секция б соединяет между .собой з трех окон (например,,первое и второе) тье окно при этом перекрыто сплошной дрической стенкой элемента. П ри нажа шток

7 пружина 8 сжимается, коммутиг и эле10 мент, .перемещаясь в направлени lпендикулярном,плотскости размещения тируемых.каналов, опускается и секция ди няет между собой два других окна (наг, ер, второе и третье). После о пускания штока элемент

15 занимает исходное положение. Для свободного доступа, воздуха внутрь корпуса,при перемещении элемента служат окна 9.

Длительность коммутации может быть доведена до 50 мсек. Развязка между каналами

20 достигает 10 >. Рабочая, полоса частот переключателя равна ширине полосы,волноводных секций.

Волноводный переключатель, содержащий корпус с вход ными окнами, служащими для соединения, переключателя с .ком мутируемыми волноводными каналами, подпружиненный

30 коммутирующий элемент и приводной двигатель, служащий для перемещения коммутируПодписная группа Лге 89

В известных,волноводных переключателях, снабженных корпусом с входными окнами, служащими для .соединения, переключателя с коммути|руемы ми волноводными каналами, подпружиненным коммутирующим элементом и приводным двигателем, перемещающим элемент в направлении, перпендикулярном плоскости размещения коммутируемых каналов, недостаточно широкая, полоса пропускания и относительно невысокая развязка между каналами.

Для улучшения развязки .между каналами и расширения рабочего диапазона частот в предложенном волноводном переключателе когммутирующий элемент выполнен в виде металлического цилиндра, снабженного изогнутыми волноводными секция|ми, расположенными одна над другой и служащими для соединения между собой волноводных каналов.

На фиг. 1 изображен описываемый .переключатель на три канала; на фиг. 2 и 3 —,переключатель в разрезе по А-А и Б-Б.

В корпусе 1 волноводного переключателя установлен .подпружиненный металлический коммутирующий элемент 2 цилиндрической формы, управляемый приводным двигателем, посредством которого производится перемещение элемента в осевом направлении (фиг. 1).

Боковые грани 8 корпуса снабжены окна ми 4, служащими для соединения переключателя с коммутируемыми каналами.

Предмет изобретения

174235

2 д .5

Фиг 1 чанг.2

Фиг. 3

Составитель А. И. Сперанский

Редактор Н. С. Коган Техред T. П. Курилко Корректор О. Б. Тюрина

Заказ 2677/8 Тираж 1225 Формат бум. 60X90 /8 Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

В1цего элеме)нта в направлении, перпендикулярном плоскости размещения коммутируемых каналов, от гичающийся тем, что, с целью улучщения развязки между .ка налами и расширения рабочего диапазона частот. переключателя, коммутирующий элемент выполнен в вияе металлического цилиндра, снабженного изогнутыми волновод ными секциями, .расположенными одна над другой и служащими для соеди5 пения между собой волно водных каналов.
