Состав для обработки хлоринового волокна

Состав для обработки хлоринового волокна

Иллюстрации

Показать все

Реферат



Сущность изобретения: состав содержит 3,5-3,6% препарата Новость С на основе смеси натриевых солей сернокислых эфиров жирных спиртов и сульфата натрия. 0,8-0,9% сорбитана С на основе моноэфира сорбита и стеариновой кислоты 0,3-0,35% сорбиталя С-20 на основе оксиэтилированного эфира сорбита и стеариновой кислоты, 0,2-0,25% смачивателя НБ на основе продукта конденсации альфанафталинсульфокислоты и бутилового эфира, 0,16-0.18% нитрата натрия и воду.

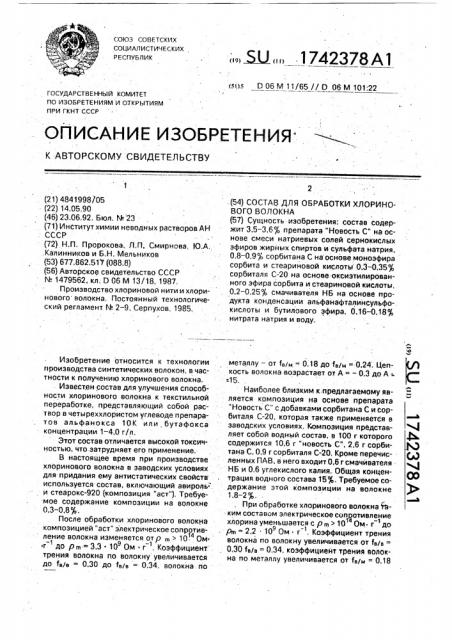

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ, РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4841998/05 (22) 14,05,90 (46) 23.06.92. Бюл. N 23 (71) Институт химии неводных растворов АН

СССР (72). Н.П. Пророкова. Л.П, Смирнова, К).А. .Калинников и Б,Н, Мельников (53) 677.862.517 (088.8) (56) Авторское свидетельство СССР

N - 1479562, кл. 0 06 М 13/18, 1987.

Производство хлориновой нити и хлоринового волокна, Постоянный технологический регламент. N 2-9, Серпухов, 1985.

Изобретение относится к технологии производства синтетических волокон, в частности к получению хлоринового волокна, Известен состав для улучшения способности хлоринового волокна к текстильной переработке, представляющий собой раствор в четыреххлористом углеводе препаратов альфанокса 10К или, бутафокса концентрации 1 — 4,0 г/л.

Этот состав отличается высокой токсичностью, что.затрудняет его применение.

В настоящее время при производстве хлоринового волокна в заводских условиях для придания ему антистатических свойств используется состав, включающий авироль и стеа рокс-920 (композиция "аст"), Требуемое содержание композиции на волокне

0,3-0,8%, После обработки хлоринового волокна композицией»аст» электрическое сопротивление волокна изменяется от р m > 10. Ом

14

° г до pm = 3,3 ° 10 Ом r, Коэффициент трения волокна по волокну увеличивается до те/е 0,30 до те/e = 0,34, волокна по

;„Я2„„1742378А1 (si)s 0 06 M 11/65 // 0 06 М 101:22 (54) СОСТАВ ДЛЯ ОБРАБОТКИ ХЛОРИНОВОГО ВОЛОКНА (57) Сущность изобретения: состав содержит 3,5-3,6% препарата "Новость С" на основе смеси натриевых солей сернокислых эфиров жирных спиртов и сульфата натрия, 0,8-0,9% сорбитана С на основе моноэфира сорбита и стеариновой кислоты 0,3-0,35% сорбиталя С-20 на основе оксиэтилированного эфира сорбита и стеариновой кислоты, 0,2-0,25% смачивателя НБ на основе продукта конденсации альфанафталинсульфокислоты и бутилового эфира, 0,16-0.18% нитрата натрия и воду. металлу — от 4/ц = 0,18 до fe/ = 0.24. Цепкость волокна возрастает от А = — 0,3 до А =

=1 5.

Наиболее близким к.предлагаемому является композиция на основе препарата

"Новость С" с добавками сорбитана С и сорбиталя.С-20, которая также применяется в заводских условиях. Композиция представляет собой водный состав, в 100 r которого содержится 10 6 г "новость С". 2,6 г сорбитана С, 0,9 r сорбиталя С-20. Кроме перечисленных ПАВ, в него входит 0,6r смачивателя

НБ и 0,6 углекислого калия. Общая концентрация водного состава 15%. Требуемое содержание этой композиции на волокне

1.8 — 2%.

При обработке хлоринового волокна таким составом электрическое сопротивление хлорина уменьшается c p m > 1014 Ом ° г-1 до

pm = 2,2 10 Ом r . Коэффициент трения

9 волокна по волокну увеличивается от 1е/e =

0,30 Фе/е = 0,34, коэффициент трения волокна по металлу увеличивается от f,/ = 0,18

1742378 до fR M = 0,23. Цепкость волокна увеличивается от А--0,3 до А = 17.

Таким образом, обработка волокна хлорина 15%-ной композицией обеспечивает некоторое снижение электризуемости волокна, в результате чего при переработке по переходам прядения волокно меньше налипает на оборудование; Коэффициент трения волокна по металлу возрастает незначительно, не ухудшая при этом фрикционных характеристик волокна. Возрастание коэффициента трения волокна по волокну и цепкости волокна свидетельствует о появлении у хлорина прядомых свойств, возможности формирования из волокна полуфабрикатов и пряжи.

Однако обработка хлоринового волокна композицией ПАВ на основе "Новость С" не обеспечивает необходимого снижения электризуемости для полной нормализации процессов прядения. Недостаточно высокая цепкость штапельного волокна хлорина также способствует обрывности полуфабриката в процессах чесания и прядения, не позволяя получать качественную пряжу линейной плотностью свыше 50 текс.

Использование волокна, обработанного композицией на основе "Новость С" и

"аст", показывает, что применение этих композиций несколько уменьшает намоты волокна на движущиеся части оборудования, однако полностью избежать этого явления не удается.

Целью изобретения является повышение коэффициента трения и цепкости волокон.

Поставленная цель достигается тем, что в качестве неорганической соли состав содержит, IMTpBT натрия при следующем сооТношении компонентов, мас,%:

Новость С 3,5 — 3,6

Сорбитан С 0,8-0,9

Сорбиталь С-20 0,3-0,35

Смачиватель Н Б 0,2-0,25

Нитрат натрия 0,16-0,18

Вода . Остальное

В качестве композиции поверхностноактивных веществ используется состав на основе препарата "Новость С" (смесь натри.евых солей сернокислых эфиров жирных спиртов и сульфата натрия) с добавками сорбитана С, сорбиталя С-20 (оксиэтилированный эфир сорбита и стеариновой кислоты) и смачивателя НБ (продукт конденсации альнафталинсульфокислоты и бутилового спирта), Общая концентрация состава 4,85,1%. В 100 r содержится, r: "Новость С"

3,5-3,6, сорбитан С 0.8-0.9; сорбиталь С-20

0,3-0,35 и смачиватель НБ 0,2 — 0,25.

Таким образом. используемая композиция по составу и соотношению входящих в нее компонентов соответствует одной из композиций, применяемых в настоящее

5 время на производстве. Однако суммарное содержание ее компонентов в рабочем составе в три раза меньше. Содержание препаратов на волокне 1,5-1,6%. Сорбитан С представляет собой моноэфир сорбита и

10 стеариновой кислоты, Отличительным признаком изобрете- . ния является использование в качестве неорганической соли нитрата натрия.

Пример 1. Волокно хлорин на 90 с

15 погружают в водную ванну, содержащую

4,9%-ную композицию ПАВ со следующим соотношением компонентов: мас,%:

"Новость С" 3,5

Сорбитан С . 0.8

Сорбиталь С-20 . 0,3

Смачиватель . НБ

0,2

Нитрат натрия 0,17, Температура пропиточной ванны 75 С;

25 отжим после пропитки 100%.

После обработки коэффициент трения волокна по волокну составил 1 уs = 0,47 (у необработанного волокна Цубу = 0,30), коэффициент трения волокна по металлу fslM =30 0,45(у необработанного волокна (M =0.18), цепкость А = 35 (у необрэботанного волокна

А = -0,3), Электрическое сопротивление обработанного волокна составило р = 1,6х

18 -1

0 Ом r (у необработанного волокна р m

14 — 1

35 > 10 Ом, r ), Протекание процессов чесания, вытягивания и прядения удовлетвори-тельное. Качество пряжи хорошее.

В условиях, аналогичных описанным в примере 1, проводят обработку хлориново 40 го волокна композицией ПАВ с добавками неорганической соли, изменяя процентное содержание композиции и количественно введенного в нее нитрата натрия, Составы и результаты оценки качест45 венчых характеристик обработанного волокна в соответствии с примерами 1-9 сведены в таблицу. Для сравнения в таблице приведены также качественные характеристики необработанного волокна и

50 волокна, обработанного известным составом.

Формула изобретения

Состав для обработки хлоринового волокна, содержащий препарат "Новость С"

55 на основе смеси натриевых солей сернокислых эфиров жирных спиртов и с льфата натрия, сорбитан С на основе моноэфира сорбита и стеариновой кислоты, сорбиталь

С-20 на основе оксиэтилированного эфира

1742378

0,8-0,9

0,3-0,35

10 0.2 — 0,25

0,16-0.18

Остальное

«

Содерманне Состав водиЗк1 композиции, иас.8 комплекции г

Ъоюсть СР Сорантан Coed»-- (Сначнра -(((мтрат.(аодааль-С-гантель На (натрия f

Протекамие качественнив характернстмки процессов кеса"

СЬГЬ fed» " A " Р еь " нил и ентлгивания ам г м качество лрлк»

0,18

0,45

0,30

0, l7

Наработанное лоло«но

4,97 3,5 0,8 «0,3

0,2 0,17 95,03

0,17 94,73

0,25 х

0,25

0,45

0;47

3 ° 6

2 5,27

0,9 0,35

3 414 355.

0,32

0,45

0,17 . 94,86 а,47

0,85

0,29

О,б

0,2 б

4 (конт» 3,57 рольиид)

5(конт- 7,07 рольнид)

6 5 ° 13

0;1: 0,17 96,43 0,37

2,5

0,4 0,3 0,17 92 ° 93 0,34 0,25

5,0

l,2

0,32 . 0,25 0,16 94,87 0,47

0,45

0,85

3,55

0,47, .0,45

: 5,15

0,65

0,25

018

0,32

94,85

3,55

0,32 0,25

0,085

6(комт« 5,055 рояьниа) 0,85

94,945

0,43 0,32

3.55

0,25 . 0,42 94,6f

34 1,6.10 Неудовлетворительd ное, приму не полуI

f7 2,2 101 Омсокая оаривиость ., н начинание

0 ° 85 0,32

9(ко т- 5,39 рольнид) 3.55

0,49

0,47

0,34. 0,23 0,9 06 0,6 84 7

l 0 (»see-, 15,3 стима) 10,6

2,6, 1 Ислольвоваи утлвкислмй калма я

Составитель И.КапрановРедактор Н.Лазаренко Техред М,Моргентал Корректор M.Màêñèìèøåíåö

Заказ 2264 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5Производственно-издательский комбинат "Патент"., г. Ужгород, ул.Гагарина, 101 сорбита и стеариновой. кислоты, смачиватель..Н6 на основе продукта конденсации альфанафталинсульфокислоты и бутилового спирта, неорганическую соль и воду, о тл и-. ч а ю щ и и ся темя что, с целью повышвния коэффициента трения и цепкости волокна; состав в качестве неорганической соли содержит нитрат натрия при следующем со держании компонентов,мас, ;

"Новость С на основе смеси натриевых солей сернокислых эфиров жирных спиртов и сульфата натрия 3,5-,.3,6

Сорбитан С на основе моноэфира сорбита и стеариновой кислоты

Сорбиталь С-20 на основе оквиэтилированного эфира сорбита и.стеариновой .. кислоты

Смачиватель НБ на основе продукта конденсации альфанафталинсульфо- кислоты и бутилового спирта

Нитрат натрия

Вода

-0,3 >10

35 1,6 10 Удовлетворительное, 0

35 1,6 ° 10 Удовлетворительное, хоромее

35 ° 1,6.10 Удовлетворительное, 8 . коровье

16 2,7.10 Нудовлвтюрмте„,е т

19 7,6 .10 Оеудовлетворительное, плохое

35 16 10 Удовлетворительное, Ь коровье . 35 .. 1;б 10 Удовлетворительное, 0

30. 2,5 10 Иеудовлвтворнтель1 ное, ираку не лолу
