Реферат



Изобретение относится к гидротехнике, а именно к водосбросам гидротехнических сооружений. Цель изобретения - повышение эксплуатационной надежности сооружения за счет уменьшения нагрузки на дно водобойного колодца. За водосливными лотками 1, выполненными с уступом в створе сопряжения водосливной грани с дном нижнего бьефа, устанавливаются носкирастекали 3 трапецеидальной в плане формы , примыкающие большим основанием трапеции к торцевой поверхности уступа. Верхняя поверхность носков-растекателей расположена ниже выходной кромки лотка, а концевая часть лотков 1 выполняется таким образом, что касательная, проведенная к линии дна лотков в точке схода струи, пересекает верхнюю поверхность носковрастекателей в начальной части. Такая конструкция обеспечивает дополнительное гашение энергии сбросного потока при сопряжении его с нижним бьефом. 2 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s Е 02 В 8/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ (21) 4808799/15 (22) 04.04,90 (46) 23.06.92. Бюл. KL 23 (71) Всесоюзный научно-исследовательский институт гидротехники им. Б.Е.Веденеева (72) Ю.Г.Жарков, Г.Л, Рубинштейн и А.И.Ефименко (53) 627,8 (088.8) (56) Авторское свидетельство СССР

М 384966, кл. Е 02 В 8/06, 1971. (54) ВОДОСБРОСНОЕ УСТРОЙСТВО (57) Изобретение относится к гидротехнике, а именно к водосбросам гидротехнических сооружений. Цель изобретения — повышение эксплуатационной надежности сооружения за счет уменьшения нагрузки на дно

„„5U„„1742408 А1 водобойного колодца, 3а водосливными лотками 1, выполненными с уступом в створе сопряжения водосливной грани с дном нижнего бьефа, устанавливаются носкирастекали 3 трапецеидальной в плане формы, примыкающие большим основанием трапеции к торцевой поверхности уступа.

Верхняя поверхность носков-растекателей расположена ниже выходной кромки лотка, а концевая часть лотков 1 выполняется таким образом, что касательная, проведенная к линии дна лотков в точке схода струи, пересекает верхнюю поверхность носковрастекателей в начальной части. Такая конструкция обеспечивает дополнительное гашение энергии сбросного потока при сопряжении его с нижним бьефом, 2 ил, 1742408 ные части струи отбрасываются на разные расстояния от НосК08-растекателей 3, что приводит к рассредоточению нагрузок на дно водобойного колодца, а следовательно, к уменьшению пика давлений и снижению придонных скоростей, что повышает надежность сооружения.

Такое конструктивное выполнение водосброса позволяет уменьшить толщину плит крепления водобойного колодца, что значительно снижает стоимость сооружения.

Составитель Ю. Жарков

Редактор О. Юрковецкая Техред M.Ìîðãåíòàë Корректор M. Демчик

Заказ 2265 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035„Москва, Ж-35, Раушская наб., 4/5

Производственно-и дательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к гидротехнике, а именно к водосбросам гидротехнических сооружений, и может быть использовано при сопряжении водослива с дном нижнего

6ьефа. 5

Цель изобретения — повышение надежности сооружения за счет уменьшения динамических нагрузок на дно водобойного колодца.

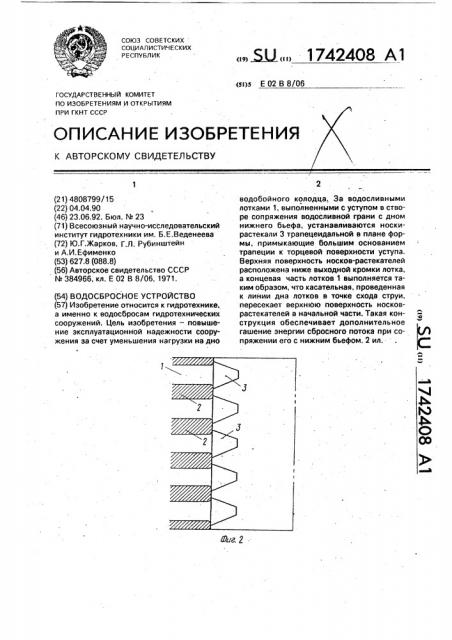

На фиг.1 показан водосливной лоток, 10 разрез; на фиг.2 — водосливные лотки с носками-растекателями, план.

Водосбросное устройство состоит из водосливных лотков 1 с уступом в створе сопряжения водосливной гранй с дном ниж- 15 него бьефа и раздельных стен 2, За каждым водосливным лотком 1 устанавливаются носки-растекатели 3 трапецеидальной в плане формы, примыкающие большим основанием трапеции к торцовой поверх- 20 ности уступа. Верхняя поверхность носков-растекателей располагается ниже точки схода струи, а концевая часть лотков выполняется таким образом, что касательная 4, проведенная к линии дна лотков в 25 точке схода струи, пересекает верхнюю поверхность носков-растекателей в начальной части.

Водосбросное устройство работает сле- дующим образом. 30

При падении потока из водосливных лотков 1 на начальную часть верхней поверхности носков-растекателей 3 струя резко веерообразно расширяется в плане за счет . того, что верхняя поверхность носков-рас- 35 текателей расположена ниже точки е схода струи. При этом центральная и периферийФормула изобретения

Водосбросное устройство, включающее уступ в створе сопряжения водосливной грани с дном нижнего бьефа и раздельные стенки, а также расположенный в нижнем бьефе водобойный колодец и установленные на его поверхности гасители трапецеидальной в плане формы, примыкающие большим основанием трапеции к торцевой поверхности уступа, о т л и ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежноСти сооружения за счет уменьшения нагрузок на дно водобойного колодца, водосливная грань разделена раздельными стенками на ряд водосливных лотков, а гасители установлены по одному на каждый лоток и выполнены в виде носков-растекателей, верхняя поверхность которых расположена ниже выходной кромки лотка, причем дно концевой части лотков очерчено таким образом, что касательная к линии дна в точке схода струи пересекает верхнюю поверхность носков-растекателей в начальной части.
