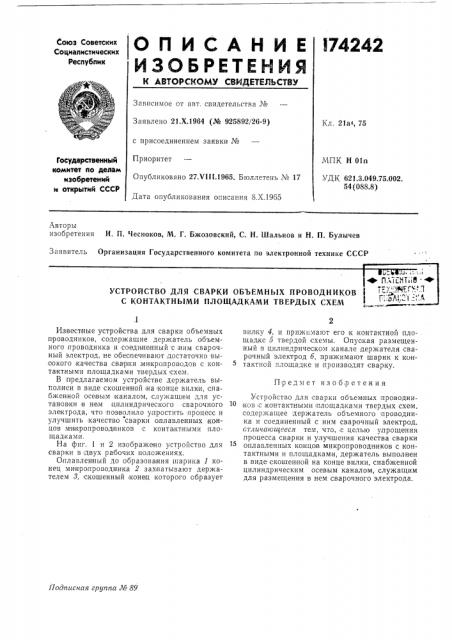

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.Х.1964 (№ 925892/26-9) Кл, 21а4, 75 с присоединением заявки №

Приоритет

Опубликовано 27Х111.1965. Бюллетень ¹ !7

Дата опубликования описания 8.Х.1965

МПК Н Oln

УДК 621.3.049.75.002.

54 (088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения И. П. Чесноков, М. Г. Бжозовский, С. H. Яальнов и Н. П. Булычев

Заявитель Организация Государственного комитета по электронной технике СССР

«О fl,iTEilTii6

УСТРОЙСТВО ДЛЯ СВАРКИ ОБЪЕМНЫХ ПРОВОДНИКОВ (С КОНТАКТНЫМИ ПЛОЩАДКАМИ ТВЕРДЫХ СХЕМ

Предмет изобретения

Подписная группа № 89

Извесвные устройства для сварки объемных проводников, содержащие держатель объемного проводника и соединенный с;ним сварочный электрод, не обеспечивают достаточно высокого качества,сваplKH,микропроводов с контактными . площадками твердых схем.

В п редлагаемом устройстве держатель выполнен в виде скошенной на конце вилки, снабженной осевым каналом, служащим для установки в нвм цилиндрического сварочного электрода, что позволило упростить процесс и улучшить качество сварки оплавленных концов микропровод ников с контактными площадками.

На фиг. 1 и 2 изображено устройство для сварки в двух рабочих положениях.

Оплавленный до образования шарика 1 конец микропроводника 2 захватывают держателем 8, скошенный конец которого образует вилку 4, и прижима|от его к контактной площадке б твердой схемы. Опуская размещенный в цилиндрическом .канале держателя сварочный электрод б, прижимают шарик к контактной площадке и производят сварку.

Устройство для сварки объемных проводниисов с.контактными площадками твердых схем, содержащее держатель объемного проводника и соединенный с ним сварочный электрод, отличающееся тем, что, с целью упрощения процесса сварки и улучшения качества сварки оплавленных концо|в микропроводников с контактными и площадками, держатель выполнен в виде скошенной на конце вилки, снабженной цилиндрическим осевым каналом, служащим для размещения в нем сварочного электрода.

174242

Фиг 1

Риг 2
