Машина для очистки дренажных колодцев от твердых наносов

Машина для очистки дренажных колодцев от твердых наносов

Иллюстрации

Показать все

Реферат



Изобретение относится к коммунальному и сельскохозяйственному машиностроению , в частности к машинам санитарной ча /// г 7 5 15 Ю U- /J 16 11 А Фиг очистки городов. Цель изобретения - повышение надежности. Машина содержит шасси 1 с цистерной 2, снабженную вакуум-нагнетательной системой 3, фильтром 8 и задерживающими наклонными имеющими Z-образную форму щитами 10, последовательно установленными на параллельных осях 11 один за другим. Оси 11 щитов 10 расположены ниже центров тяжести каждого из щитов, ось щита, ближайшего к выходному отверстию 6, расположена не выше этого отверстия, а ось каждого последующего щита расположена ниже оси предыдущего. Цистерна 2 снабжена упорами 13 для удержания щитов в исходном положении и ограничителями 12 величины поворота щитов 4 ил. Ё Ч Ьь го N Ю ч|

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 Е 03 F 7/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ п0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4375086/33 (22) 10.02.88 (46) 23.06,92. Бюл. ЬЕ 23

{71) Украинский институт инженеров водного хозяйства (72) C. П.Майструк, А.А. Сиротинский, Е.И. Кондратович, В. П, Васюк и М.В. Бутовец . (53) 628.336.23 (088.8)

{56) Авторское свидетельство СССР

М 1201443, кл. Е 03 F 7/10, 1984.

Патент Великобритании

М 2003210, кл. Е 03 F 9/00, 1982. (54) МАШИНА ДЛЯ ОЧИСТКИ ДРЕНАЖНЫХ КОЛОДЦЕВ ОТ ТВЕРДЫХ НАНОСОВ (57) Изобретение относится к коммунальному и сельскохозяйственному машиностроению, в частности к машинам санитарной

„„ Ы„„1742427 А1 очистки городов, Цель изобретения — повышение надежности. Машина содержит шасси 1 с цистерной 2; снабженную вакуум-нагнетательной системой 3, фильтром 8 и задерживающими наклонными имеющими Z-образную форму щитами 10, последовательно установленными на параллельных осях 11 один за другим. Оси 11 щитов 10 расположены ниже центров тяжести каждого из щитов, ось щита, ближайшего к выходному отверстию 6, расположена не выше этого отверстия, а ось каждого последующего щита расположена ниже оси предыдущего. Цистерна 2 снабжена упорами 13 для удержания щитов в исходном положении и ограничителями 12 величины поворота щитов. 4 ил.

1742427 сывания. В цистерне 2 создают вакуум, под действием которого открывается заслонка

7, и наносы через всасывающий рукав 4 и выходное отверстие 6 устремляются в цис-. терну 2 в виде смеси с водой.

Поток механически воздействует на плоскость первого со стороны выходного отверстия всасывающего рукава задерживающего щита, ось поворота которого расположена не выше выходного отверстия 6, за счет чего щит устанавливается в рабочее положение, упираясь в ограничитель 12 величины поворота щитов и сжимая его пружину. При этом колебания пружины

Изобретение относится к сельскохозяйственному и коммунальному машиностроению, в частности, к машинам санитарной очистки городов, Целью изобретения является повыше- 5 ние надежности машины.

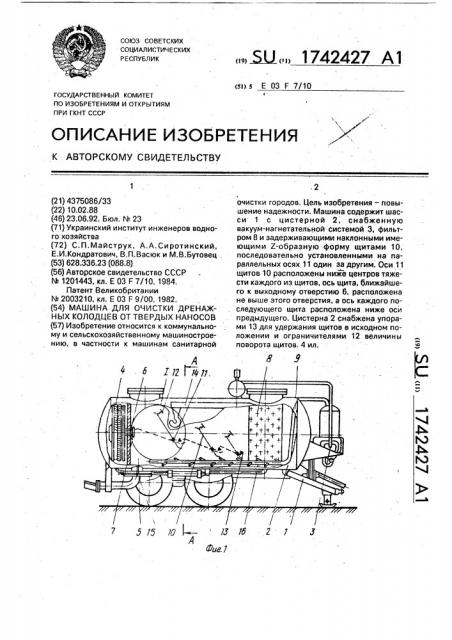

На фиг. 1 изображена машина, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на-фиг.

3 — узел I на фиг, 1, в момент загрузки; на фиг. 4 — то же, в момент разгрузки. 10

Машина включает шасси 1, на котором установлены цистерна 2, вакуум-нагнетательная установка 3, В задней части цистерны 2 расположен барабан укладки всасывающего рукава 4, сообщающегося с 15 рабочим отсеком 5 цистерны посредством выходного отверстия 6 с самозакрывающейся заслонкой 7. В рабочем отсеке 5 смонтирован фильтр 8, илоаэрирующее устройство 9 и система задерживающих, име- 20 ющих Z-образную форму, щитов 10 с параллельными осями 11 поворота. С внутренней стороны цистерны 2 установлены ограничители 12 величины поворота щитов и упоры 13, служащие для удержания щитов 25 в исходном положении. На цистерне установлен грузоподъемный механизм 14. Разгрузочное отверстие 15 расположено в днище цистерны 2 в задней ее части. Напорный трубопровод t6 фильтра 8 соединен 30 через задвижку со всасывающим рукавом 4.

Машина работает следующим образом.

При подьезде к водоему включается вакуум-нагнетательная установка 3 и в цистерне 2 создается разрежение. С помощью 35 всасывающего рукава 4 набирают 1,0 — 1,5 м воды. Затем машину подводят к дренажному колодцу. С помощью грузоподьемного механизма 14 снимают крышку колодца. В цистерне 2 с помощью вакуум-нагнетатель- 40 ной установки 3 создают избыточное давление, и вода через фильтр 8, напорный трубопровод 16 и всасывающий рукав 4 под давлением поступает в колодец, размывая наносы. После этого вакуум-нагнетательную установку 3 переключают в режим всапозволяют снять динамический напор потока наносов. Крупные частицы наносов иэ потока осаждаются в зоне разгрузочного отверстия 15. Более мелкие. частицы, скользя по плоскости щита вниз, устремляются к следующему щиту. Вследствие этого. а также за счет того, что ось каждого последующего щита расположена ниже оси предыдущего, т,е. каждый последующий щит создает преграду на более низком уровне относительно дна цистерны, фильтр ог- . раждается от прямого воздействия потока наносов и к нему поступает осветленная вода, которая, проходя через фильтр, повторно используется в следующем цикле очистки.

По окончании загрузки щиты поддействием распрямившейся пружины устанавливаются в исходное положение, определяемое упором 13. Расположение осей поворота щитов ниже центров тяжести каждого из щитов позволяет послед-. ним удерживаться в таком, положении при отсутствии напора потока наносов. После наполнения цистерны 2 наносами вакуумнагнетательная установка 3 устанавливается в режим "нагнетание". Воздух под давлением подается через илоаэрирующее устройство 9 в цистерну 2, за счет чего происходит барботаж осадка наносов и перемешивание с отстоявшейся водой. При достижении необходимого избыточного давления и достаточной степени перемешивания открывается задвижка на разгрузочном. отверстии 15. Положение щитов во время разгрузки не препятствует перемещению наносов к разгрузочному отверстию

15, так как они наклоняются в этом случае по ходу движения наносов, По окончании разгрузки отверстие 15 закрывается.

Формула изобретения

Машина для очистки дренажных колодцев от твердых наносов, содержащая шасси, цистерну с размещенными в ней вакуум-нагнетательной системой, фильтром, задерживающими наклонными . щитами и выходным отверстием всасывающего рукава, отличающаяся тем, что, с целью повышения надежности, щиты последовательно установлены на параллельных осях друг за другом и имеют Z-образную форму, причем оси щитов расположены ниже центров тяжести каждого из щитов, ось щита, ближайщего к выходному отверстию, расположена не выше этого отверстия, а ось каждого последующего щита расположена ниже оси предыдущего, причем цистерна снабжена упорами для удержания щитов в исходном положении и ограничителями величины поворота щитов.

1742427

A-A

1742427

Составитель К. Лобанов

Техред M,Ìîðãåíòàë Корректор М, Демчик

Редактор О. Хрипта

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2266 Тираж 352 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям и:;и 1 КР Г СССР

113035, Москва, Ж-35, Раушская наб., 4/5
