Заполнитель слоистых панелей

Заполнитель слоистых панелей

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, а именно к заполнителям слоистых панелей, используемых при оборудовании промышленных , гражданских и сельскохозяйственных зданий и сооружений. Цель изобретения повышение жесткости и расширение функциональных возможностей путем увеличения вариантов жестких компоновок. Заполнитель слоистых панелей включает объемные сборные многогранные элементы , соединенные по ребрам с образованием замкнутых полостей, и заключен между обшивками . Новым в заполнителе является то, что каждый сборный элемент выполнен с двумя гиперболическими пластинами и очерчен двумя одинаковыми равносторонними и расположенными в параллельных плоскостях Л-образными ребрами, краевые вершины которых попарно соединены двумя параллельными, а также одним или двумя диагональными ребрами. Гиперболические пластины примыкают к Л-образным ребрам . 14 ил. (Л С

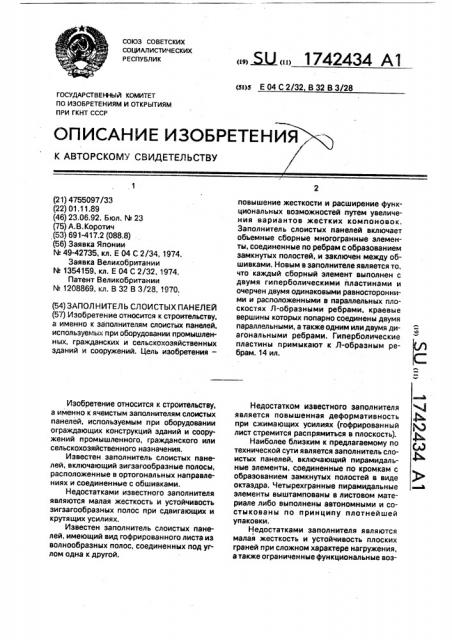

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (H) (11) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4755097/33 (22) 01.11.89 (46) 23,06,92. Бюл. М 23 (75) А.В.Коротич (53) 691-417.2 (088.8) (56) Заявка Японии

М 49-42735, кл. Е 04 С 2/34, 1974.

Заявка Великобритании

М 1354159, кл. Е 04 С 2/32, 1974.

Патент Великобритании

М 1208869, кл. В 32 В 3/28, 1970. (54) ЗАПОЛНИТЕЛЬ СЛОИСТЫХ ПАНЕЛЕЙ (57) Изобретение относится к строительству, а именно к заполнителям слоистых панелей, используемых при оборудовании промышленных, гражданских и сельскохозяйственных зданий и сооружений. Цель изобретения—

Изобретение относится к строительству, а именно к ячеистым заполнителям слоистых панелей, используемым при оборудовании ограждающих конструкций зданий и сооружений промышленного, гражданского или сельскохозяйственного назначения.

Известен заполнитель слоистых панелей, включающий зигзагообразные полосы, расположенные в ортогональных направлениях и соединенные с обшивками.

Недостатками известного заполнителя являются малая жесткость и устойчивость зигзагообразных полос при сдвигающих и крутящих усилиях.

Известен заполнитель слоистых панелей, имеющий вид гофрированного листа из волнообразных полос, соединенных под углом одна к другой. (ss)s Е 04 С 2/32, В 32 В 3/28 повышение жесткости и расширение функциональных возможностей путем увеличения вариантов жестких компоновок.

Заполнитель слоистых панелей включает объемные сборные многогранные элементы, соединенные по ребрам с образованием замкнутых полостей. и заключен между обшивками. Новым в заполнителе является то, что каждый сборный элемент выполнен с двумя гиперболическими пластинами и очерчен двумя одинаковыми равносторонними и расположенными в параллельных плоскостях Л-образными ребрами. краевые вершины которых попарно соединены двумя параллельными, а также одним или двумя ди- ) агональными ребрами. Гиперболические пластины примыкают к Л-образным ребрам. 14 ил.

Недостатком известного заполнителя является повышенная деформативность при сжимающих усилиях (гофрированный лист стремится распрямиться в плоскость).

Наиболее близким к предлагаемому по технической сути является заполнитель слоистых панелей, включающий пирамидальные элементы, соединенные по кромкам с образованием замкнутых полостей в виде октаэдра. Четырехгранные пирамидальные элементы выштампованы в листовом материале либо выполнены автономными и состыкованы по принципу плотнейшей упаковки.

Недостатками заполнителя являются малая жесткость и устойчивость плоских граней при сложном характере нагружения, а также ограниченные функциональные воз1742434 можности (лишь один вариант стыковки четырехгранных пирамид одна с другой).

Целью изобретения является повышение жесткости и расширение функциональн ых возможностей путем увеличения 5 вариантов жестких компоновок.

Цель достигается тем, что в заполнителе слоистых панелей, включающем объемные сборные элементы, соединенные по ребрам с образованием замкнутых поло- 10 стей, каждый сборный элемент очерчен двумя одинаковыми равносторонними и расположенными в параллельных плоскостях Л-образными ребрами, краевые вершины которых попарно соединены двумя 15 параллельными, а также одним или двумя диагональными ребрами и включает пару гиперболических пластин, прилежащих к Лобразным ребрам.

На фиг.1 и 2 показан сборный элемент 20 заполнителя с одним диагональным ребром, включающий две гиперболические пластины; на фиг.3 и 4 — сборный элемент заполнителя с двумя диагональными ребрами, включающий пару гиперболических и 25 пару треугольных пластин; на фиг.5 — 7— компоновочные схемы заполнителя в слоистой панели при различных вариантах стыковки сборных элементов, разрез; на фиг.8 и

9 — объемные пустотелые блоки из четырех 30 сборных элементов, имеющие квадратный план, а также фрагменты заполнителя на их основе, на фиг.10 — объемный пустотелый блок из трех сборных элементов, имеющий треугольныйплан,атакжефрагментзаполни- 35 теля на его основе; на фиг.11 — объемный пустотелый блок из шести сборных элементов, имеющий шестиугольный план, а также фрагмент заполнителя на его основе; на фиг.12 — 14 — объемные пустотелые блоки с 40 квадратным, треугольным и шестиугольным планом, включающие сборные элементы с двумя диагональными ребрами, Заполнитель слоистых панелей включает сборные объемные элементы, состоящие 45 из пары гиперболических пластин 1. Каждый сборный элемент очерчен двумя одинаковыми равносторонними и расположенными в параллельных плоскостях Л-образными ребрами 2, краевые вершины 3 которых попарно соединены двумя параллельными ребрами 4, а также одним или двумя диагональными ребрами 5. Угол наклона равных сторон Л-образных ребер 2 одна к другой составляет 60, 90 и 120О.

При наличии двух диагональных ребер

5 сборный элемент кроме пары гиперболических пластин 1 содержит пару треугольных контактных пластин 6. Сборные элементы объединяются по Л-образным ребрам 2 и параллельным ребрам 4 в замкнутые объемные пустотелые блоки, которые компонуются в заполнителе в различных пространственных вариантах по принципу плотнейшей упаковки и обладают большой жесткостью. Заполнитель фиксируется обшивками 7.

Сборные объемные элементы заполнителя изготавливаются, например, из пластмасс и соединяются один с другим и с обшивками склеиванием или сваркой.

Технико-экономическая эффективность предлагаемого заполнителя слоистых панелей заключается в увеличении его жесткости, а также в расширении функциональных возможностей путем увеличения вариантов жестких компоновок.

Формула изобретения

Заполнитель слоистых панелей, содержащий объемные сборные элементы, соединенные по ребрам с образованием замкнутых полостей, отличающийся теле, что, с целью повышения жесткости и расширения функциональных возможностей путем увеличения вариантов жестких компоновок, каждый сборный элемент очерчен двумя одинаковыми равносторонними и расположенными в параллельных плоскостих Л-образными ребрами, краевые вершины которых попарно соединены двумя параллельными, а также одним или двумя диагональными ребрами, и включает пару гиперболических пластин, прилежащих к Лобразным ребрам.

1742434

1742434 фиг 5 фиг. S фиг. 7

1742434

1742434

1742434

1742434

1742434 фиг. 13

Составитель А.Коротич

Техред М.Моргентал Корректор Л, Бескид

Редактор О.Хрипта

Заказ 2267 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
