Использование: машиностроение, в частности механические передачи. В различных областях техники для передачи крутящего момента. Сущность изобретения: зубчатый ремень содержит зубья с износостойким тканевым покрытием и несущий корд. Несущий корд выполнен в виде спирально скрученных проволок с шагом скручивания , равным удвоенному значению шага зубьев ремня. 3 ил.

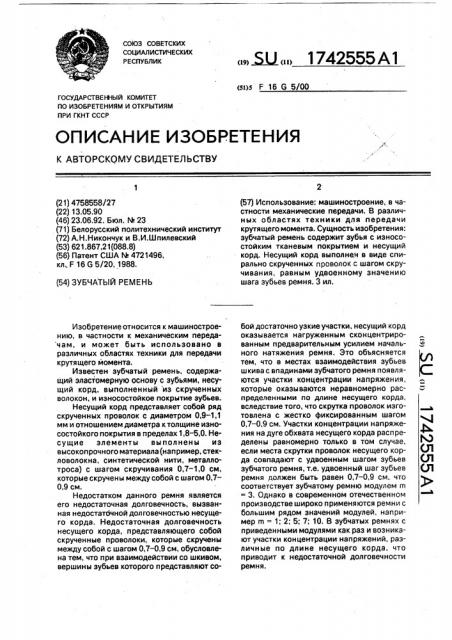

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Il) (si)s F 16 G 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) ЗУБЧАТЫЙ РЕМЕНЬ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4758558/27 (22) 13.05.90 (46) 23.06.92. Бюл. hh 23 (71) Белорусский политехнический институт (72) А.Н.Никончук и В.И.Шпилевский (53) 621.867,21(088.8) (56) Патент США М 4721496, кл„Р 16 G 5/20, 1988.

Изобретение относится к машиностроению, в частности к механическим переда чам, и может быть использовано в различных областях техники для передачи крутя щего момента.

Известен зубчатый ремень, содержащий эластомерную основу с зубьями, несущий корд, выполненный из скрученных волокон, и износостойкое покрытие зубьев.

Несущий корд представляет собой ряд скрученных проволок с диаметром 0,9-1,1 мм и отношением диаметра к толщине износостойкого покрытия в пределах1,8-5,0, Несущие элементы вы пол нены из вы сокоп роч ного материала (например, стекловолокна, синтетической нити, металлотроса) с шагом скручивания 0,7-1,0 см, которые скручены между собой с шагом 0,70,9 см.

Недостатком данного ремня является его недостаточная долговечность, вызванная недостатбчной долговечностью несущего корда. Недостаточная долговечность несущего корда, представляющего собой скрученные проволоки, которые скручены между собой с шагом 0,7 — 0,9 см, обусловлена тем, что при взаимодействии со шкивом, вершины зубьев которого представляют со(57) Использование: машиностроение, в частности механические передачи. В различных областях техники для передачи крутящего момента. Сущность изобретения: зубчатый ремень содержит зубья с износостойким тканевым покрытием и несущий корд. Несущий корд выполнен в виде спирально скрученных проволок с шагом скручивания, равным удвоенному значению шага зубьев ремня. 3 ил. бой достаточно узкие участки, несущий корд оказывается нагруженным сконцентрированным предварительным усилием начального натяжения ремня. Это объясняется тем, что в местах взаимодействия зубьев шкива с впадинами зубчатого ремня появляются участки концентрации напряжения, которые оказываются неравномерно распределенными по длине несущего корда, вследствие того, что скрутка проволок изготовлена с жестко фиксированным шагом

0,7 — 0,9 см. Участки концентрации напряжения на дуге обхвата несущего корда распределены равномерно только в том случае, если места скрутки проволок несущего корда совпадают с удвоенным шагом зубьев зубчатого ремня, т.е. удвоенный шаг зубьев ремня должен быть равен 0,7-0,9 см, что соответствует зубчатому ремню модулем m

= 3. Однако в современном отечественном производстве широко применяются ремни с большим рядом значений модулей, например m = 1; 2; 5; 7; 10. В зубчатых ремнях с приведенными модулями как раз и возникают участки концентрации напряжений, различные по длине несущего корда, что приводит к недостаточной долговечности ремня.

1742555

Целью изобретения является повышение долговечности ремня путем повышения долговечности несущих волокон.

Указанная цель достигается тем, что зубчатый ремень содержит эластомерную 5 основу с зубьями, несущий корд, выполненный из скрученных проволок, и износостойкое покрытие, а шаг скручивания проволок несущего корда равен удвоенному значению шага зубьев ремня. 10

Выполнение несущего корда в виде спирально скрученных проволок с шагом скручивания несущих волокон, равным удвоенному значению шага зубьев ремня, приводит к тому, что участки концентрации 15 напряжений распределяются равномерно по всей длине дуги обхвата несущего корда ремня, что приводит к равномерному напряжению всех проволок несущего корда. Равномерное напряжение всех проволок 20 несущего корда ремня приводит к повышению срока работы ремня в передаче.

На фиг. 1 изображен ремень, общий вид; на фиг.2 — разрезА-Анафиг.1; на фиг. 25

3 — схема нагружения несущихтросов ремня поперечными усилиями.

Зубчатый ремень 1 с износостойким тканевым покрытием 2 зубьев 3 содержит несущий корд 4, выполненный в виде спирально скрученных проволок. LLlat. скручивания Т проволок несущего корда равен удвоенному значению шага зубьев ремня P.

Скручивание проволок несущего корда с шагом, равным удвоенному значению шага зубьев ремня, приводит к тому, что прикладываемая со стороны зубьев зубчатого шкива к ремню нагрузка равномерно распределяется на все скрученные проволоки несущего корда ремня на дуге обхвата, что приводит к повышению долговечности ремня, Формула изобретения

Зубчатый ремень, содержащий эластомерную основу с зубьями, несущий корд, выполненный из скрученных проволок, и износостойкое покрытие зубьев, о т л и ч а юшийся тем, что, с целью повышения долговечности путем равномерного распределения напряжений по длине несущего слоя, шаг скручивания проволок несущего корда равен удвоенному значению шага зубьев ремня.

1742555

Составитель В.Шпилевский

Техред М.Моргентал Корректор А.Осауленко

Редактор М.Бланар

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 2273 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
