Устройство для преобразования энергии рабочего тела в электроэнергию

Устройство для преобразования энергии рабочего тела в электроэнергию

Иллюстрации

Показать все

Реферат



Сущность изобретения: внутренние стенки рабочих органов выполнены винтообразно скрученными относительно центральных осей рабочих органов. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР.

11 gq

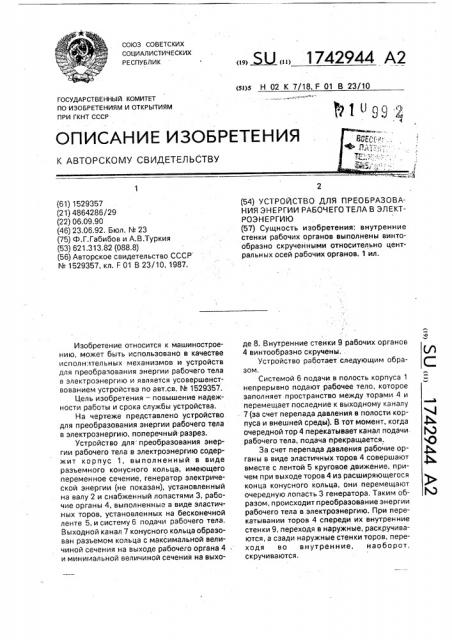

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1529357 (21) 4864286/29 (22) 06,09.90 (46) 23,06.92. Бюл. ¹ 23 (75) Ф.Г.Габибов и А.B.Òóðêèÿ (53) 621.313,82 (088.8) (56) Авторское свидетельство СССР

N1529357,,кл. F 01 В 23/10, 1987.

Изобретение относится к машиностроению, может быть использовано в качестве исполнительных механизмов и устройств для преобразования энергии рабочего тела в электроэнергию и является усовершенствованием устройства по авт.св. № 1529357.

Цель изобретения — повышение надежности работы и срока службы устройства.

На чертеже представлено устройство. для преобразования энергии рабочего тела в электроэнергию, поперечный разрез.

Устройство для преобразования энергии рабочего тела в электроэнергию содержит корпус 1, выполненный в виде разъемного конусного кольца, имеющего переменное сечение, генератор электрической энергии (не показан), установленный на валу 2 и снабженный лопастями 3, рабочие органы 4, выполненные в виде эластичных торов, установленных на бесконечной ленте 5, и систему 6 подачи рабочего тела.

Выходной канал 7 конусного кольца образован разъемом кольца с максимальной величиной сечения на выходе рабочего органа 4 и минимальной величиной сечения на выхо Ы „, 1742944 А2

4 винтообразно скручены.

Устройство работает следующим образом.

Системой 6 подачи в полость корпуса 1 непрерывно подают рабочее тело, которое заполняет пространство между торами 4 и перемещает последние к выходному каналу

7 (за счет перепада давления в полости корпуса и внешней среды). В тот момент, когда очередной тор 4 перекатывает канал подачи рабочего тела, подача прекращается.

За счет перепада давления рабочие органы в виде эластичных торов 4 совершают вместе с лентой 5 круговое движение, причем при выходе торов 4 из расширяющегося конца конусного кольца, они перемещают очередную лопасть 3 генератора, Таким образом, происходит преобразование энергии рабочего тела в электроэнергию. При перекатывании торов 4 спереди их внутренние стенки 9, переходя в наружные, раскручиваются, а сзади наружные стенки торов, переходя во внутренние, наоборот, скручива ются, 1742944

Формула изобретения

Составитель Ф,Габибов

Техред М.Моргентал Корректор О.Кравцова

Редактор Н.Тупица

Заказ 2292 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

На валу 2 могут быть установлены аналогичные устройства в шахматном порядке, соответствующая лопасть генератора смещена относительно лопасти 3.

Эффективность предлагаемого устройства заключается в полном исключении просачивания рабочего тела через внутренние отверстия, которые образуют внутренние стенки рабочих органов, ввиду их винтообразного скручивания, также достигается равномерный износ всей поверхности оболочек торов.

Устройство для преобразования энер5 гии рабочего тела в электроэнергию по авт.св, гв 1529357, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы и срока службы, внутренние стенки рабочих органов выполнены винтообразно скручен10 ными относительно центральных осей рабочих органов.
