Агрегат с канатной тягой
Патент 1743384
Авторы
Агрегат с канатной тягой
Иллюстрации
Реферат
Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для планировки и рыхления поверхности на склонах. Цель изобретения - расширение технологических возможностей. Для этого якорь установлен на переднем конце стрелы. л Якорь шарнирно присоединен к переднему концу стрелы и снабжен смонтированным посредством кронштейна обводным роликом. Рабочий орган закреплен на свободном конце каната лебедки с возможностью перемещения указанного каната через обводной ролик. Перед работой шасси устанавливается и фиксируется с помощью упора. Стрела и ее передний конец откидывается из транспортного положения в рабочее. Канат разматывается с лебедки. Свободный конец каната, пропущенный через обводной ролик, выносится на границу рабочей зоны и присоединяется к рабочему органу. Включением лебедки рабочий орган канатом подтягивается к якорю, выполняя при этом полезную работу: рыхление или перемещение грунта.2 ил. § (Л
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
1 (19) (11) 151)5 А 01 В 3/64//А 01 В 0
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР д

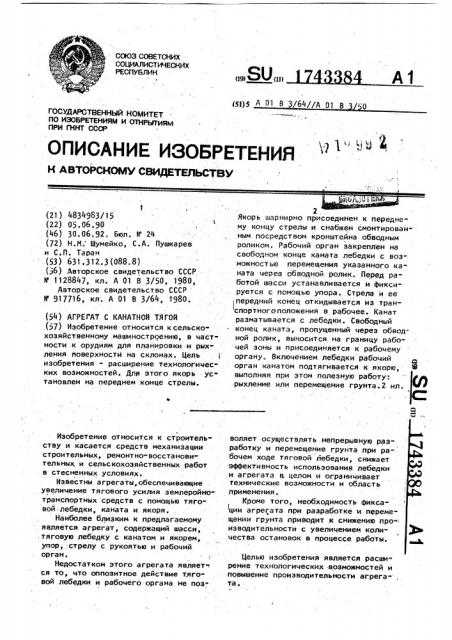

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А STOPCHOMY СВИДЕТЕЛЬСТВУ
ЙМй.-" 1 воляет осуществлять непрерывную раз" работку и перемещение грунта при ра-: бочем ходе тяговой лебедки, снижает эффективность использования лебедки и агрегата ц, целом и ограничивает технические возможности и область применения.
Кроме того, необходимость фикса ции агрегата при разработке и перемещении грунта .приводит к снижению про- изводительности с увеличением количества остановок в процессе работы.
Целью изобретения является расширение технологических возможностей и повышение производительности агрега" та.
1 (2.1 ) 4834983/15 (22) 05. 06.90 (46) 30.06.92. Бюл. и 24 (72) Н.И. Шумейко, С.А. Пушкарев и C.Ï. Таран (53) 631.312.3(088.8) .(56) Авторское свидетельство СССР и 1128847, кл. А 01 В 3/50„ 1980, Авторское свидетельство СССР
N 9. 17716, кл . А 01 В 3/64, 1980. (54) АГРЕГАТ С KAHATHOA тЯГОй (7) Изобретение относится ксельскохозяйственному машиностроению, в частности к орудиям для планировки и рых" ления поверхности на склонах. Цель изобретения - расширение технологических возможностей. Для этого якорь yc" тановлен на переднем конце стрелы.
Изобретение относится к строитель" ству и касается средств механизации строительных, ремонтно-восстанови" тельных. и сельскохозяйственных работ в стесненных условиях.
Известны агрегаты, обеспечивающие увеличение тягового усилия землеройнотранспортных средств с помощью тяго" вой.лебедки, каната и якоря, Наиболее близким к предлагаемому . является агрегат, содержащий шасси, .тяговую лебедку с канатом и якорем, упор, стрелу с рукоятью и рабочий орган.
Недостатком этого агрегата являет". ся то, что оппозитное действие тяговой лебедки и рабочего органа не поз"
2.
Якорь шарнирно присоединен к переднему концу стрелы и снабжен смонтированным посредством кронштейна обводным роликом. Рабочий орган закреплен на свободном конце каната лебедки с возможност ью перемещения указанного каната через обводной ролик. Перед работой шасси устанавливается и фиксируется с помощью упора. Стрела и ее передний конец откидывается из тран спортного положения в рабочее. Канат разматывается с лебедки. Свободный конец каната, пропущенный через обводной ролик, выносится на границу рабочей зоны и присоединяется к рабочему органу. Включением лебедки рабочий орган канатом подтягивается к якорю, выполняя при этом полезную работу: рыхление или перемещение грунта.2 ил.
1743384 4 водной ролик 8, выносится на границу рабочей эоны и прицепляется к рабочед-. му органу 9. Включением тяговой: леи.,/ бедки 2 рабочий орган .9.канатом 3 под тягивается к якорю 7., выполняя при этом полезную работу ". рыхление или перемещение грунта. Затем рабочий op"" бо- ган 9 вручную при отключенной лебедке © 2 возвращается в исходное положение, якорь 7 пвреставляется на новое место ит и цикл повторяется. Если размеры ра- . а« бочей зоны превышают воэможность обв работки с одной стоянки моторной те1 лежки, то она переставляется на новое е- место и циклы повторяются °
Э
Указанная цель достигается тем, что агрегат снабжен выносным якорем закрепленным на, конце рукояти, обво ным блоком в обойме, шарнирно смонт рованной на якоре и канатной тягой, соединяющей рабочий орган с тяговой .. лебедкой через обводной блок.
На фиг. 1 изображен агрегат в ра чем положении, вид сбоку; на фиг. 2 то же, вид в плане.
Агрегат с канатной. тягой, содерж моторную тележку 1 с лебедкой 2 и к .натом 3, якорь 4 и 7, установленную передней части тележки стрелу 5 и 6 выполненную в виде двух шарнирно со диненных между собой звеньев и связанный с передним концом стрелы 6 ф о р м у л а. и э î б р е т е н и я рабочий орган 9. Якорь 7 установлен на переднем- конце стрелы 6 шарнирно щ присоединен к последнему и снабжен смонтированным посредством кронштейна обводным роликом 8, а рабочий ор-. ган 9 закреплен на свободном конце каната 3 лебедки 2 с возможностью пе- 2 ремещения указанного каната через обвОднОЙ рОлике.Агрегат работает следующим образом. . Моторная тележка 1 устанавливается и фиксируется с помощью якоря 4 на рабочем месте, стрела 5 и 6 откидывает-. ся из транспортного положения в рабочее и фиксируется якорем, 7. Свободный конец каната 3, пропущенный через об- 35
Агрегат с канатной тягой, содержа" щий моторную тележку с лебедкой и кана ом, якорь, установленную в. передйей части тележки стрелу, выполненную в виде. двух шарнирно соединенных между собой звеньев, и связанный с передним концом стрелы рабочий орган, о т- л и ч а ю шийся тем, что, с целью расширения технологических возможностей, якорь установлен на переднем конце стрелы, шарнирно присоединен к последнему и снабжен смонтированным посредством кронштейна обводным роликом, а рабочий орган закреплен Фа сво- бодном конце каната лебедки с возможностью перемещения укаэанного каната через Обводной ролик.
1743384
Вп. 2, Составитель Н. Шумейко
Редактор О. Середа Техред M.Ìîðãeíòàë Корректор Л. Пилипенко
