Установка для предпосевной обработки семян

Установка для предпосевной обработки семян

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для предпосевной обработки семян, имеющих твердую влагонепроницаемую оболочку, и может быть использовано в сельскохозяйственном производстве. Цель изобретения - повышение производительности установки и равномерности скарификации твердых оболочек семян. Устройство содержит ванну, в которой расположен транспортер 3 с перфорированной лентой k, скребками 5, а также.ультразвуковые преобразователи 12 и транспортер t. Транспортер А выполнен с приводом обратным направлению вращения транспортера 3. На внешней перфорированной ленте установлены скребки 5, возрастающие по высоте в направлении движения транспортеров. Над выгрузным устройством 15 установлен подпружиненный щеточнв|й барабан 11 для очистки ленты от семян. Ультразвуковая волна от преобразователей 12 вызывает кавитации в водном растворе , в результате при,определенном , давлении возникают пузырьки и местные гидравлические удары, в результате которых происходит разрушение твердой оболочки семян, обработанные семена перемещаются транспортером 3 и подаются в выгрузное устройство 15. 2 ил. (Л

С903 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК ($g)5 А О1 С 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С Э

4 .

СР

15Q

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

i (21) 4783109/15

l(22) 15,01.90 (46) 30.06,92, Бюл. Г 24 (71) Красноярский сельскохозяйственный институт (72) Н,В.Цугленок и С.Н,Шахматов (53) 631,531 (088,8) (56) Авторское свидетельство СССР Г 1258347, кл, А 01 С 1/00, 1985, (54) УСТАНОВКА ДЛЯ. ПРЕДПОСЕВНОЙ

ОБРАБОТКИ СЕМЯН (57) Изобретение относится к устройствам для предпосевной обработки семян, имеющих твердую влагонепроницаемую оболочку, и может быть использовано в сельскохозяйственном производстве, Цель изобретенияповышение производительности установки и равномерности скарификации твердых оболочек семян, Устройство со- держит ванну, в которой расположен

„.Я0„„1743408 А 1

2 транспортер 3 с перфорированной лентой 4, скребками 5, а также, ультра" .звуковые преобразователи 12 и транспортер 4, Транспортер .4 выполнен с приводом обратным направлению вращения транспортера 3. На внешней перфорированной ленте установлены скребки 5, возрастающие по высоте в направлении движения транспортеров. Над выгрузным устройством 15 установлен подпружиненный щеточный барабан . 11 для очистки ленты от семян, Ультразвуковая волна от преобразователей

12 вызывает кавитации в водном растворе, в результате при, определенном, давлении вознИкают пузырьки и местные гидравлические. удары, в результате которых происходит разрушение твердой оболочки семян, обработанные семена перемещаются транспортером

3 и. подаются в выгрузное устройство 15, 2 ил, 1743408

Изобретение относится к устройствам для предпосевной обработки семян имеющих твердую влагонепроницаемую оболочку и может быть использовано в сельскохозяйственном производстве.

Целью изобретения является повы шение производительности и равномерности скарификации твердых оболочек семян.

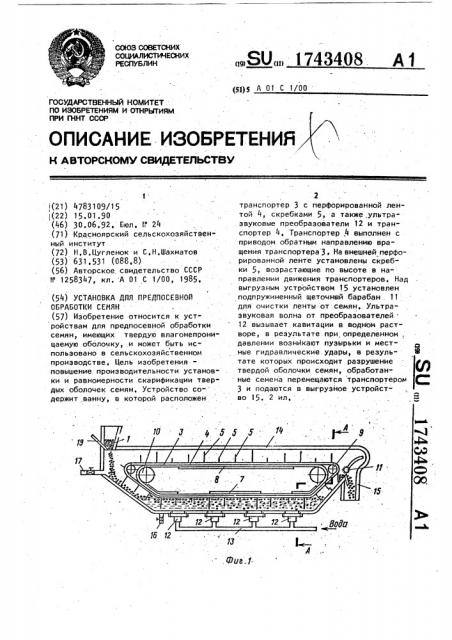

На фиг.l показан общий вид уста.новки, на фиг.2 -, разрез А-А на фиг. 1.

Установка состоит из емкости для семян, установленной на корпус ванны 2. В ванне 2 расположен транспортер 3 с бесконечной перфорированной лентой, вращающийся в противоположную сторону относительно ленточного транспортера 4. К перфорированной ленте транспортера 3 прикреплены дополнительные скребки 5, в которых пробиты отверстия. В нижней и верхней части корпуса установки расположены направляющие 7 и 8. Приводные валы 9 и 10 предназначены для привода транспортеров 3 и 4, Соответственно .в выгрузной части ванны установлен барабан lt предназначенный для удаления налипших семян со скребков 5. В нижней части корпуса ванны установлены ультразвуковые преобразователи 12 и к каждому из них подведена общая труба 13 для подачи воды, На корпус ванйы 2 установлен защитный кожух.14, выгрузное устройство

15, сливной и питающий краны 16 и 17 для воды. Для натяжения лент транспортеров 3 и 4 служит натяжное устройство 18, в емкости 1 установлена шиберная заслонка 19.

Установка работает следующим образом, Шиберной заслонкой.19 устанавли= вается необходимая дозировка семян, в зависимости от поступающей культуры, Семена по наклонной плоскос.ти корпуса ванны 2 поступают на поверхность водного раствора, насыщенного микроэлементами, и захватываются в начале самыми малыми скребками 5, а. в дальнейшем по возрастающей. Такое расположение скребков позволяет равномерно захватывать порцию семян и подавать их в зону действия ультразвуковых преобразователей (магнитострикционов). 12, Процесс скарификации семян происходит. следующим образом. ф5 э0

Формула изобретения

Установка для предпосевной обработки семян, содержащая емкость для семян, ванну с размещенным в ней ленточным транспортером с приводом вращения и ультразвуковой преобразова" тель, отличающаяся тем, что, с целью повышения производительности и равномерности скарификации твердых оболочек семян, она снабжена дополнительными ультразвуковыми преобразователями, которые вместе с .основным установлены в нижней части ванны, и транспортером с перфорированной лентой и скребками, имеюУльтразвуковая волна, излучаемая преобразователями 12, вызывает кавитацию в водном растворе. Кавитация

5 возникает, когда давление в ультразвуковой волне будет превосходить некоторый уровень (кавитационной прочности), При отрицательных значениях давления в жидкости образуют10 ся мельчайшие пузырьки, наполненные воздухом и паром, объем которых будет меняться с частотой ультразвуковых колебаний, При захлапывании пузырьков на границе двух сред (вода

15 семена) возникают местные гидравлические удары большой силы, под действием которых и происходит разрушение твердой оболочки семян.

В отверстия ленты транспортера 3 попадают всплывшие семена и они постоянно вращаются за счет обратного вращения внутренней ленты транспор. тера 4, относительно перфорированной ленты транспортера 3, что позволяет более равномерно со всех сторон обрабатывать поверхность семян. На выходе из ванны 2 семена некоторый период, равный времени прохождения максимального по высоте скребка 5, наg0 ходятся в последней зоне, где они максимально обогащаются и впитывают водный раствор микроэлементов, Захватываемые по высоте скребком 5 семена выносятся в выгрузное устройство 15.

Налипшие семена на скребке удаляются щеточным барабаном 11 по всей его площади, в выгрузное устройство, Время обработки семян регулируется частотой вращения наружного перфорированного транспортера 3, приводимого в движение приводным валом 9.

Составитель Н,Цугленок

РеДактоР Ю,СеРеда TexPeA M.Моргентал Корректор А.Обручар

° » «»»

Заказ 2134 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5.

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 щим привод для его вращения в направлении, обратном направлению вращения ленточного транспортера, при этом интервал между скребками равен расстоянию между центрами

174340с б преобразователей>в нем расположены ! дополнительные скребки, высота каждого из последующих скребков в направлении движения транспортера больше высоты предыдущего.
