Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для послеуборочной переработки картофеля и картофелеуборочным комбайнам. Цель изобретения - повышение эффективности отделения от клубней картофеля растительных и почвенных примесей. Переборочный стол для картофеля содержит транспортер с прорезиненной лентой и подпружиненный отбойный валик. Отбойный валик, регулируемый по вертикали в зависимости от фракции картофеля , выполнен из упругоэластичного цилиндра и двух жестких дисков большого диаметра, приводимых во вращательное движение за счет сил трения, возникающих между дисками vi лентой транспортера в зоне, защищенной от примесей и картофеля. Клубни через валик 4 скатываются вниз на транспортное средство, а почвенные и растительные примеси увлекаются вращающейся поверхностью упругого цилиндра в противоположном направлении , протаскиваются через щель между лентой 2 и отбойным валиком 4 и сбрасываются в мусоросборник. 2 ил. о В (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg)g А 01 D 33/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ (21) 4620232/15 (22) 14,12,88 (46) 30.06,92, Бюл, Г 24 (71). Опытно-конструкторское бюро Научно-производственного объединения по картофелеводству (72) К,Р,Колесенков и А,В.Попов (53) 631,3 (088,8) (56) Авторское свидетельство СССР

N 511900, кл. A 01 D 33/08 1974. (54) ПЕРЕБОРОЧНЫЙ СТОЛ ЛЯ КАРТОФЕЛЯ (57) Изобретение относится к сельскохозяйственному машиностроению, в ча" стности к устройствам для послеуборочной переработки картофеля и картофелеуборочным комбайнам. Цель изобретения — повышение эффективности отделения от клубней картофеля растительных и почвенных примесей.

„„Я0„„1743438 А1

Переборочный стол для картофеля содержит транспортер с прорезиненной лентой и подпружиненный отбойный валик.

Отбойный валик, регулируемый по вертикали в зависимости от фракции картофеля, выполнен из упругоэластичного цилиндра и двух жестких дисков большого диаметра, приводимых во вращательное движение за счет сил трения, возникающих между дисками и лентой транспортера в зоне, защищенной от примесей и картофеля. Клубни через валик 4 скатываются вниз на транспортное средство,. а почвенные и растительные примеси увлекаются вращающейся поверхностью упруго- с го цилиндра в противоположном нае правлении; протаскиваются через щель между лентой 2 и отбойным валиком 4 и сбрасываются в мусоросборник. 2 ил. С

Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для послеуборочной переработки картофеля и картофелеуборочным комбайнаи.

Известен переборочный стол для корнеклубнеплодов, содержащий подающий транспортер с делителями потока и лотки для отвода обработанной про дукции и примесей на соответствующие выгрузные транспортеры.

Недостатком этого переборочного стола является малая эффективность по отделению растительных примесей.

Известно устройство для удаления ботвы и растительных примесей, содержащее ленточный транспортер, прутковый ботвонаправитель и подпружиненный ботвоудалитель.

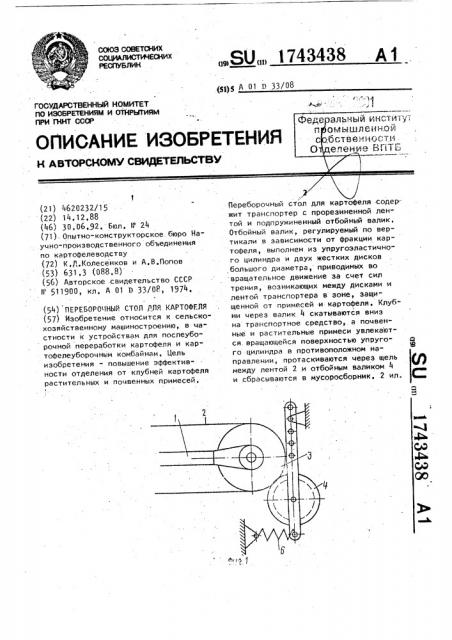

Недостатком данного устройства является сложность его конструкции и функционально оно удаляет только ботву большой массы, но не удаляет поч! венные и мелкие растительные примеси, Цель изобретения — повышение эффективности отделения от клубней картофеля мелких растительных и почвенных примесей, Указанная цель достигается тем, что в конце транспортера переборочного стола установлен регулируемый по вертикали в зависимости от заданной фракции картофеля отбойный валик, выполненный в виде упругого эластичного цилиндра и двух жестких дисков большего размера, установленных по краям и контактирующих с лентой. транспортера, На фиг. 1 схематично изображена задняя часть транспортера переборочного стола с отбойным валиком для отделения примесей, на фиг,2 - отбойный валик, продольный разрез.

Переборочный стол содержит транспортер 1 со сплошной прорезиненной лентой 2 и ведущим валом 3, под- которым установлен отбойный валик 4, положение которого относительно вала 3 регулируется с помощью двух рычагов 5 с отверстиями, В нижнем конце рычагов 5 имеются отверстия для поджатия отбойного валика к ведущему валу 3 с помощью пружин 6.

Отбойный валик выполнен из эластич" ного упругого цилиндра 6, двух жестких дисков .7 и оси Р, установленной на нижних концах рычагов 5. Диаметр дисков 7 больше„ чем диаметр цилинд43430 ра 6, Для перемещения по вертикали, отбойного валика 4 относительно вала 3 рычаги 5 имеют регулировочные отверстия.

Переборочный стол для картофеля работает следующим образои. Картофель заданной фракции с почвенными,растительными и другими при10 месями, поступивший на переборочный стол перемещается ленточным транопортером 1 к: отбойному валику 4, установленному в конце транспортера 1, При этом рабочие, обслуживающие переборочный стол, отбирают из общей иассы дефектные клубни, камни и почвенные комки. Оставшиеся на транспортере здоровые клубни, мелкие растительные и почвенные примеси с

20 ленты 2 транспортера поступают на отбойный валик 4, вращающийся за счет сил трения, возникающих между лентой 2 и жесткими дисками 7, которые постоянно прижимаются к ленте

2 двумя пружинами 9. При этом клубни ерез валик 4 скатываются вниз на транспортное средство, а почвенные и растительные примеси увлекаются вращающейся поверхностью упругого цилиндра 6, в противоположном направлении, протаскиваются через щель между лентой 2 и отбойным валиком

4 и сбрасываются в мусоросборник, При поступлении на валик 4 мелких комков, камней и клубней эластичный

З5 упругий цилиндр 6 деформируется, камни и клубни протаскиваются через увеличенную щель между цилиндром 6 и лентой 2. Если через щель между валиком 4 и лентой 2 протаскиваются

ЯО мелкие клубни товарной продукции (диаметрои более 25 мм), производят регулировку положения отбойного валика 4 по вертикали относительно. вала

3 транспортера 1 путем перестановки

Я5 рычагов 5 вместе с валиком 4 вниз на одно регулировочное отверстие, В случае неудовлетворительного отделенйя примесей отбойный валик 4 перемещают вверх, И

Среднегодовая производительность переборочного стола в хранилище и картофелесортировальном пункте составляет около 900 т картофеля, При закладке на хранение с примесями сохранность картофеля на 5-73 ниже, чем сохранность картофеля, обработанного на предложенном переборочном столе, 7 I3438 б что, с целью повышения эффективности процесса отделения от клубней картофеля растительных и почвенных примесей, отбойный валик выполнен в виде упругоэластичного цилиндра и двух жестких дисков большего размера, установленных по краям.и контактирующих с лентой транспортера, причем ось отбойного валика установлена с возможностью регулирования по высоте, 5 1

Кроме того, при применении данно" го устройства на картофелеуборочном комбайне значительно повышается.чистота бункерного картофеля.

Формула изобретения

Переборочный стол для картофеля, содержащий транспортер с прорезиненной лентой и подпружиненный отбойный валик, отличающийся тем, Фиг2
