Реферат



Использование: вертикально-шпиндельные хлопкоуборочные машины. Сущность изобретения : в средней части зубчатой ленты расположен -дополнительный ряд зубьев, острие которых выполнено выступающим на уровень диметра концов зубьев, размещенных на кромках ленты. Лента выполнена с впадиной, расположенной на внутренней стороне по ее оси симметрии . 2 з.п.ф-лы. З ил.

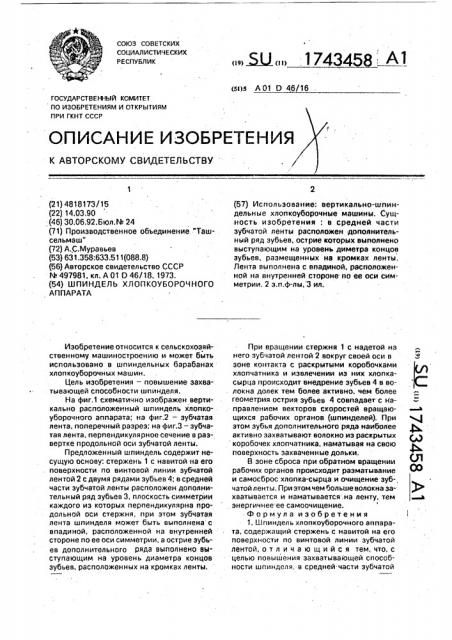

(19) ()1) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s А 01 О 46/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4818173/15 (22) 14.03,90 (46) 30.06.92.Бюль 24 (71) Производственное объединение "Ташсельмаш" (72) А.С.Муравьев (53) 631.358:633.511(088.8) (56) Авторское свидетельство СССР

ЬЬ 497981, кл. А 01 0 46/18, 1973. (54) ШПИНДЕЛЬ ХЛОПКОУБОРОЧНОГО

АППАРАТА

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в шпиндельных барабанах хлопкоуборочных машин.

Цель изобретения — повышение захватывающей способности шпинделя.

На фиг.1 схематично изображен вертикально расположенный шпиндель хлопкоуборочного аппарата; на фиг.2 — зубчатая лента, поперечный разрез; на фиг.3 — зубчатая лента, перпендикулярное сечение в развертке продольной оси зубчатой ленты.

Предложенный шпиндель содержит несущую основу; стержень 1 с навитой на его поверхности по винтовой линии зубчатой лентой 2 с двумя рядами зубьев 4; в средней части зубчатой ленты расположен дополнительный ряд зубьев 3, плоскость симметрии каждого из которых перпендикулярна продольной оси стержня, при этом зубчатая лента шпинделя может быть выполнена с впадиной, расположенной на внутренней стороне по ее оси симметрии, а острие зубьев дополнительного ряда выполнено выступающим на уровень диаметра концов зубьев, расположенных на кромках ленты. (57) Использование: вертикально-шпиндельные хлопкоуборочные машины. Сущность изобретения: в средней части зубчатой ленты расположен .дополнительный ряд зубьев, острие которых выполнено выступающим на уровень диметра концов зубьев, размещенных на кромках ленты, Лента выполнена с впадиной, расположенной на внутренней стороне по ее оси симметрии. 2 э.п.ф-лы, 3 ил.

При вращении стержня 1 с надетой на него зубчатой лентой 2 вокруг своей оси в зоне контакта с раскрытыми коробочками хлопчатника и извлечении иэ них хлопкасырца происходит внедрение зубьев 4 в волокна долек тем более активно, чем более геометрия острия зубьев 4 совпадает с направлением векторов скоростей вращающихся рабочих органов (шпинделей). При этом зубья дополнительного ряда наиболее активно захватывают волокно из раскрытых коробочек хлопчатника, наматывая на свою поверхность захваченные дольки.

В зоне сброса при обратном вращении рабочих органов происходит разматывание и самосброс хлопка-сырца и очищение зуб-, чатой ленты. При этом чем больше волокна захватывается и наматывается .на ленту, тем энергичнее ее самоочищение.

Формула изобретения

1. Шпиндель хлопкоуборочного аппарата, содержащий стержень с навитой íà его поверхности по винтовой линии зубчатой лентой, отличающийся тем, что, с целью повышения захватывающей способности шпинделя, в средней части зубчатой

1743458

2. Шпиндель по п.1, о т л и ч à ю щ и йс я тем, что зубчатая лента выполнена с

Составитель А. Муравьев

Редактор M. Келемеш Техред М.Моргентал Корректор С, Черни

Заказ 2136 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва; Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул,Гагарина, 101 ленты расположен дополнительный ряд зубьев, плоскость симметрии каждого из которых перпендикулярна к продольной оси стержня. впадиной, расположенной на внутренней стороне по ее оси симметрии.

3. Шпиндель по п.1, о т л и ч а ю щ и йс я тем, что острие зубьев дополнительного

5 ряда выполнено выступающим на уровень диаметра концов зубьев, расположенных на кромках ленты,
