Устройство для крепления шпалерной проволоки к опорным столбам

Устройство для крепления шпалерной проволоки к опорным столбам

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству , а именно к виноградарству, садоводству . Цель - расширение эксплуатационных возможностей и надежности крепления. Устройство содержит проволочный зажим 1 с загнутыми в горизонтальной плоскости концами 2 и устройство 3 для соединения зажима 1 с проволокой 4, прикрепленной на опорном столбе 5. Устройство 3 выполнено в виде жестко прикрепленной к рукоятке 6 -образной скобы 7 с параллельными боковиками 8 К нижней части боковин 8 прикреплены конусные выступы 9, имеющие корпуса 10с прорезями 11. Конусные выступы 9 закреплены на боковинах 8 с возможностью регулирования их продольного положения с помощью болтов 12. На торцах 13 боковин 8 выполнены зацепы в виде горизонтальных прорезей 14 для шпалерной проволоки 4. При заранее заготовленных проволочных зажимах можно широко использовать устройство со шпалерной проволокой различного диаметра и опорными столбами различного сечения, что позволяет расширить технологические возможности устройства Повышается надежность крепления шпалерной проволоки к опорным столбам 2 ил. & Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

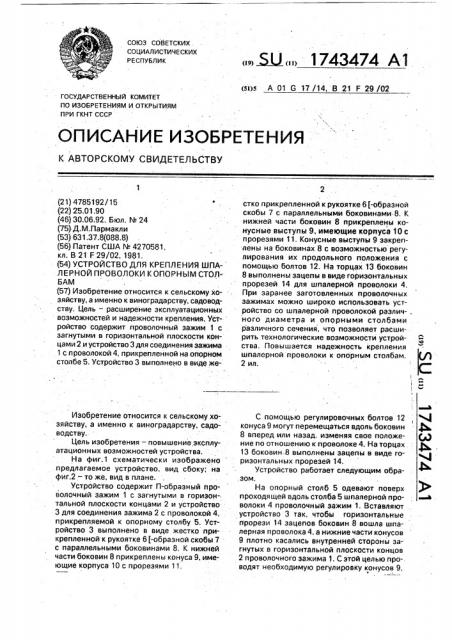

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

°йы

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4785192/15 (22) 25.01.90 (46) 30.06.92, Бюл, N 24 (75) Д.M.Ïàðìàêëè (53) 631.37.8(088.8) (56) Патент США М 4270581, кл. В 21 F 29/02, 1981, (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ШПАЛЕРНОЙ ПРОВОЛОКИ К ОПОРНЫМ СТОЛБАМ (57) Изобретение относится к сельскому хозяйству, а именно к виноградарству, садоводству, Цель — расширение эксплуатационных возможностей и надежности крепления, Устройство содержит проволочный зажим 1 с загнутыми в горизонтальной плоскости концами 2 и устройство 3 для соединения зажима

1 с проволокой 4, прикрепленной на опорном столбе 5. Устройство 3 выполнено в виде жеИзобретение относится к сельскому хозяйству, а именно к виноградарству, садоводству.

Цель изобретения — повышение,эксплуатационных возможностей устройства, На фиг.1 схематически изображено предлагаемое устройство, вид сбоку; на фиг.2 — то же, вид в плане.

Устройство содержит П-образный проволочный зажим 1 с загнутыми в горизонтальной плоскости концами 2 и устройство

3 для соединения зажима 2 с проволокой 4, прикрепляемой к опорному столбу 5, Устройство 3 выполнено в виде жестко прикрепленной к рукоятке 6 (-образной скобы 7 с параллельными боковинами 8, К нижней части боковин 8 прикреплены конуса 9, имеющие корпуса 10 с прорезями 11.

5U, 1743474 А1 (я)ю А 01 G 17 /14, В 21 F 29 /02

2 стко прикрепленной к рукоятке 6 (-образной скобы 7 с параллельными боковинами 8. К нижней части боковин 8 прикреплены конусные выступы 9, имеющие корпуса 10 с прорезями 11, Конусные выступы 9 закреплены на боковинах 8 с возможностью регулирования их продольного положения с помощью болтов 12. На торцах 13 боковин

8 выполнены зацепы в виде горизонтальных прорезей 14 для шпалерной проволоки 4.

При заранее заготовленных проволочных зажимах можно широко использовать устройство со шпалерной проволокой различ- . ного диаметра и опорными столбами различного сечения, что позволяет расширить технологические возможности устройства, Повышается надежность крепления шпалерной проволоки к опорным столбам.

2 ил. ю Ъ

С помощью регулировочных болтов 12 конуса 9 могут перемещаться вдоль боковин,ф, 8 вперед или назад. изменяя свое положе- (Д ние по отношению к проволоке 4. На торцах . ф

13 боковин.8 выполнены зацепы в виде горизонтальных прорезей 14.

Устройство работает следующим образом.

Нв опорный столб б одевают поверх ыы ° проходящей вдоль столба 5 шпалерной про- и волоки 4 проволочный зажим 1. Вставляют устройство 3 так, чтобы горизонтальные прорези 14 зацепов боковин 8 вошла шпалерная проволока 4. а нижние части конусов

9 плотно касались внутренней стороны загнутых в горизонтальной плоскости концов

2 проволочного зажима 1. С этой целью про-. водят необходимую регулировку конусов 9, 1743474

Формула изобретения

Составитель С,Тыняная

Редактор M.Êåëåìåø Техред M.Ìîðãåíòàë Корректор М, Пожо

Заказ 2137 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 воздействуя на их корпуса 1, регулированными болтами 12. Корпуса 10 конусов 9 могут перемещаться вдоль боковин 8 вперед или назад, изменяя свое положение относительно проволоки 4. Нажимают на рукоятку 5

6 устройства 3 вниз, при этом конус 9 взаимодействуют с отогнутыми концами 2 проволочного зажима 1. Выступающие от опорного столба 5 концы проволочного зажима 1 изгибаются в вертикальной плоско- 10 сти (изображено пунктирной линией), После этого рукоятку 6 устройства 3 поднимают вверх. Конуса 9 боковин 8 скобы 7 выходят иэ зацепления с отогнутыми концами 2 проволочного зажима 1. Освобождают зацепы 15

14 устройства, снимая устройство 3 с проволоки 4. Таким образом производят закрепление шпалерной проволоки 4 на опорных столбах 5.

Устройство для крепления шпалерной проволоки к опорным столбам посредством

П-образных проволочных зажимов, содержащее (-образную скобу с рукояткой и параллельными боковинами, на торцах которых выполнены зацепы для шпалерной проволоки, отл и ч а ю щ ее с ятем, что, с целью расширения эксплуатационных возможностей и надежности крепления шпалерной проволоки, параллельные боковины (-образной скобы снабжены конусными выступами, имеющими корпуса с прорезями, котсрые закреплены на боковинах с возможностью регулирования их продольного положения с помощью болтов, а зацепы для шпалерной проволоки на торцах параллельных боковин выполнены в виде прорезей.
