Класс 21а 68

И 17

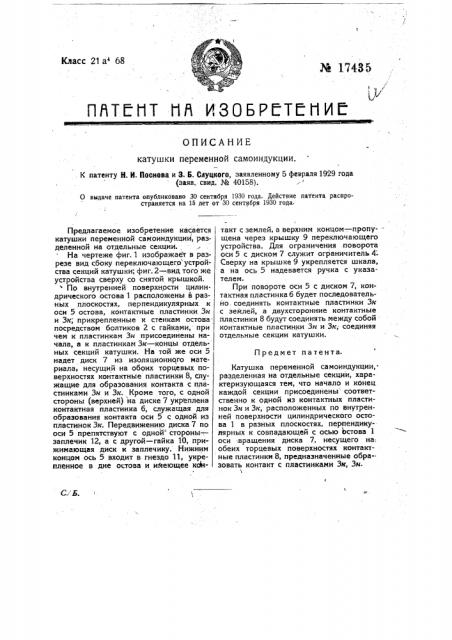

ПЙТ : Т НЙ ИЗОБРЙТЙНИЙ

ОПИСАНИЕ катушки переменной самоиндукции.. K патенту Н. И. ПОснОВа и 3. Б. Слуцкого, заявленному 5 февраля 1929 года (заяв. свид. ¹ 40158).

О выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от 30 сентября 1930 года.

Предмет патента.

Предлагаемое изобретение касается катушки переменной самоиндукции, разделенной на отдельные секции.

На чертеже фиг. 1 изображает в разрезе вид сбоку переключающего устройства секций катушки; фиг. 2 —.вид того же устройства сверху со снятой крышкой. По внутренней поверхности цилиндрического остова 1 расположены в разных плоскостях, перпендикулярных к оси 5 остова, .контактные пластинки Зн и Зк; прикрепленные к стенкам остова посредством болтиков 2 с гайками, при чем к пластинкам Зн присоединены начала, а к пластинкам Зк — концы отдельных секций катушки. На той же оси 5 надет диск 7 из изоляционного материала, несущий на обоих торцевых поверхностях контактные пластинки 8, служащие для образования контакта с пластинками Зн и Зк. Кроме того, с одной стороны (верхней) на диске 7 укреплена контактная пластинка б, служащая для образования контакта оси 5 с одной из пластинок Зк. Передвижению диска 7 по оси 5 препятствуют с одной стороны —, заплечик 12, а с другой — гайка 10, прижимающая диск к заплечику. Нижним концом ось 5 входит в гнездо 11, укрепленное в дне остова и имеющее кдн такт с землей, а верхним концом — пропу- -. щена через крышку 9 переключающего устройства. Для ограничения поворота оси 5 с диском 7 служит ограничитель 4.

Сверху на крышке 9 укрепляется шкала, а на ось 5 надевается ручка с указателем.

При повороте оси 5 с диском 7, контактная пластинка б будет последовательно: соединять контактные пластинки Зк с землей, а двухсторонние контактные пластинки 8 будут соединять между собой контактные пластинки Зн и Зк, соединяя отдельные секции катушки.

Катушка переменной самоиндукции,. разделенная на отдельные секции, характеризующаяся тем, что начало и конец каждой секции присоединены соответственно к одной из контактных пластинок Зн и Зк, расположенных по внутренней поверхности цилиндрического остова 1 в разных плоскостях, перпендикулярных к совпадающей с осью Ьстова 1 оси;вращения диска 7, несущего на. обеих торцевых поверхностях контактные пластинки 8, предназначенные обра-зовать контакт с пластинками Зк, Зн.
