Изобретение относится к противопожарной технике, в частности к автоматически действующим устройствам стационарной противопожарной системы, предназначено для разбрызгивания огнетушащих веществ над защищаемой от пожара площадью и позволяет повысить эффективность работы спринклерного оросителя за счет обеспечения самонаводимости его на участок подлежащий орошению. Спринклерный ороситель

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л А 62 С 37/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4678514/12 (22) 14.04.89 (46) 30.06.92. Бюл. hk 24 (71) Научно-исследовательская лаборатория

Управления пожарной охраны М8Д АЗССР и 8сесоюзный нефтяной научно-исследовательский институт по технике безопасности (72) P.UJ,Àëèåâ и Б.А.Кирш (53) 614.843 (088.8) (56) Авторское свидетельство СССР

М 1326288, кл. А 62 С 37/08, 1985.

„„Я 0„„1743618 А1 (54) СПРИНКЛЕРНЫЙ ОРОСИТЕЛЬ (57) Изобретение относится к противопожарной технике, в частности к автоматически действующим устройствам. стационарной противопожарной системы, предназначено для разбрызгивания огнетушащих веществ над защищаемой от пожара площадью и позволяет повысить эффективность работы спринклерного оросителя за счет обеспечения самонаводимости его на участок подлежащий орошению. Спринклерный ороситель

1743618

20

40 состоит из полого корпуса 1 с подсоединенными к нему переходником 2 и опорой 3, на которой выполнен упор 4, в корпусе 1 установлен клапан 5 сферической формы, перекрывающий отверстие 6, внутренняя поверхность корпуса 1 выполнена сферической и шарнирно контактирует с полой сферой 7, которая снизу оканчивается кольцевым каналом 8, образованный усеценными коническими раструбами 9 и 10, внутри конического раструба 10 установлен сильфон 11, выполненный из металла обла-. дающего эффектом "памяти формы", к которому прикреплен толкатель 12, Изобретение относится к противопожарной технике, в частности к автоматически действующим устройствам стационарной противопожарной системы, предназначено для разбрызгивания огнетушащих веществ над защищаемой от пожара площадью.

Цель изобретения — повышение эффективности работы спринклерного оросителя за счет обеспечения самонаводимости на участок подлежащий орошению.

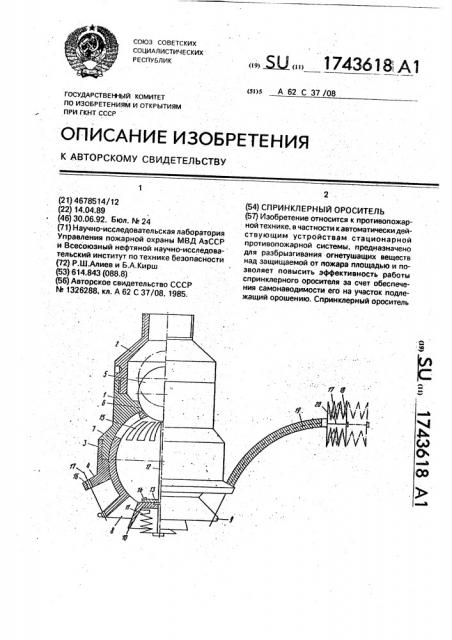

На чертеже изображен спринклерный ороситель.

Спринклерный ороситель состоит из полого, корпуса 1 с подсоединенными к нему переходником 2 и опорой 3, на которой выполнен упор 4, в корпусе 1, установлен клапан 5 сферической формы, перекрывающий отверстие 6, внутренняя поверхность корпуса 1 выполнена сферической и шарнирно контактирует с полой сферой 7, которая снизу оканчивается кольцевым каналом

8, образованным усеченными коническими раструбами 9 и 10, внутри конического раструба 10 установлен сильфон 11, выполненный из металла, обладающего эффектом памяти формы, к которому прикреплен толкатель 12, уплотненный уплотнением 13, поджимаемым шайбой 14, сфера 7 кроме отверстия 6 имеет щелевидные отверстия

15, а упор 4 — отверстие 16 (аналогичное отверстие имеется на коническом раструбе

9), через отверстие 16 и отверстие на раструбе 9 пропущена тяга 17, с обеих сторон укрепленная гайками 18, тяга 17 помещена в бронированный кабель 19 и пропущена через сильфон 20, установленный с внешней стороны спринклера и выполненный из металла, обладающий эффектом памяти формы, количество установленных сильфонов ипа 20 может быть от одного до нескольких штук, уплотненный уплотнением 13, поджимаемый шайбой 14, сфера 7 кроме отверстия 6 имеет щелевидные отверстия 15, а упор 4— отверстие 16, аналогичное отверстие имеется на коническом раструбе 9, через отверстия 16 и отверстие на раструбе 9 пропущена тяга 17, с обеих сторон укрепленная гайками 18. Тяга 17 помещена в бронированный кабель 19 и пропущена через сильфон 20, установленный с внешней стороны спринклера и выполненный из металла, обладающий эффектом "памяти формы", количество сильфонов типа 20 может быть установлено несколько штук, 1 ил, Спринклерный ороситель работает следующим образом.

При возникновении пожара под воздействием температуры окажется один из сильфонов, реагирующий на температуру, если под таким воздействием окажется сильфон

11, то при его разжатии начнет перемещаться толкатель 12, при этом клапан 5 приподнимется и огнетушащий состав, находящийся над клапаном 5, начнет поступать в полую сферу 7 и затем по кольцевому каналу на очаг загорания, находящийся под спринклером оросителем. В том случае, если загорание произошло в стороне от спринклера оросителя, например под воздействием температуры оказался сильфон 20, то при его расширении произойдет перемещение тяги

17, под воздействием которой осуществляется разворот полой сферы 7, при этом клапан 5 приподнимется и под ним окажется одно.из щелевидных отверстий 15, которое обеспечит проход огнетушащего состава на очаг загорания. При ликвидации пожара клапан автоматически устанавливается в исходное положение за счет срабатывания сильфона 11 или 20, Формула изобретения

Спринклерный ороситель, состоящий из корпуса, клапана, толкателя клапана, термического средства запуска оросителя, отличающийся тем, что, с целью повышения эффективности работы оросителя за счет обеспечения самонаведения его на участок, подлежащий орошению, ороситель снабжен полой сферой, размещенной в нижней части корпуса, шарнирно взаимодействует с ним своей внешней сферической поверхностью, в верхней части которой выполнены центральное и боковые отверстия, а нижняя часть полой сферы имеет усеченные конические раструбы, причем внешний конический раструб жестко соеди1743618

Составитель В. Демидов

Редактор М.Недолуженко Техред М.Моргентал — Корректор Т, Палий

Заказ 2144 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат"Патент",г.ужгород,уд, Гагарина,101 нен с поверхностью полой сферы, а другой раструб установлен внутри внешнего раструба с образованием кольцевого канала, соединенного с внутренней полостью сферы, клапан в нем выполнен сферическим и размещен в центральном отверстии полой сферы с возможностью взаимодействия с каждым боковым отверстием полой сферы, термическое средство запуска оросителя выполнено в виде нескольких сильфонов иэ материала обладающего эффектом памяти формы; при этом один из сильфонов установлен во внутреннем раструбе и жестко соединен с толкателем клапана, а другие

5 сильфоны установлены эа пределами спринклерного оросителя на участках, подлежащих орошению, и посредством тяг упpyro соединены с внешним коническим раструбом полой сферы спринклерного оро10 сителя.
