Сборный зенкер

Сборный зенкер

Иллюстрации

Показать все

Реферат



Использование: в металлообработке, при обработке сквозных и ступенчатых отверстий Сущность изобретения: сборный зенкер содержит державку 1, в пазу 2 которой установлена режущая пластина 3. Пластина 3 своими установочными гранями 10 и 11 опирается на поверхность прорезей которые образованы на выходе отверстия 7 цапфы 6 в пазу 2 и поджата к этим поверхностям при помощи фиксирующего резьбового элемента 4, расположенного в центральном отверстии 5 державку зенкера . 7 ил.

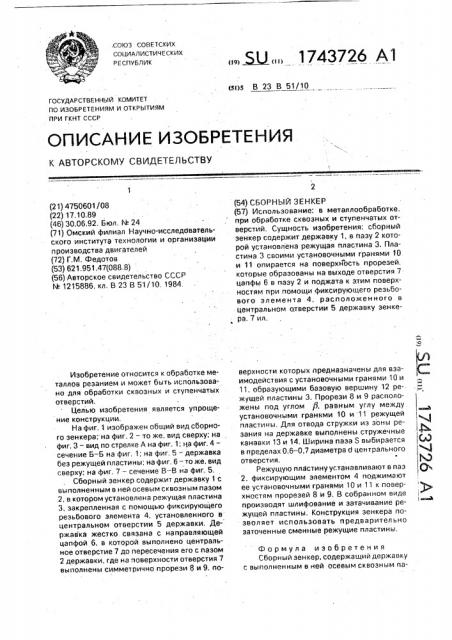

.СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 В23 В 51/10

ГОСУДАР CTBF ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4750601/08 (22) 17.10.89 (46) 30.06,92. Бюл, ¹ 24 (71) Омский филиал Научно-исследовательского института технологии и органиэации производства двигателей (72) Г,М, Федотов (53) 621.951.47(088.8) (56) Авторское свидетельство СССР

¹ 1215886, кл, В 23 В 51/10. 1984.

Изобретение относится к обработке металлов резанием и может быть использовано для обработки сквозных и ступенчатых отверстий.

Целью изобретения является упрощение конструкции, На фиг. 1 изображен общий вид сборного зенкера; на фиг. 2 — то же, вид сверху; на фиг. 3 — вид по стрелке А на фиг. 1; На фиг. 4— сечение Б-Б на фиг. 1; на фиг. 5 — державка без режущей пластины; на фиг, б — то же, вид сверху; на фиг, 7 — сечение В-В на фиг, 5, Сборный зенкер содержит державку 1 с выполненным в ней осевым сквозным пазом ,2, в котором установлена режущая пластина

3, закрепленная с помощью фиксирующего резьбового элемента 4. установленного в центральном отверстии 5 державки, Державка жестко. связана с направляющей цапфой 6, в которой выполнено центральное отверстие 7 до пересечения его с пазом

2 державки, где на поверхности отверстия 7 выполнены симметрично прорези 8 и 9. по„„5U„„1743726 Al (54) СБОРНЫЙ ЗЕНКЕР (57) Использование: в металлообработке, при обработке сквозных и ступенчатых отверстий, Сущность изобретения: сборный зенкер содержит державку 1, в пазу 2 которой установлена режущая пластина 3. Пластина 3 своими установочными гранями 10 и 11 опирается на поверхность прорезей, которые образованы на выходе отверстия 7 цапфы 6 в пазу 2 и поджата к этим поверхностям при помощи фиксирующего резьбового элемента 4, расположенного в центральном отверстии 5 державку зенкера, 7 ил. верхности которых предназначены для взаимодействия с установочными гранями 10 и

11, образующими базовую вершину 12 режущей пластины 3. Прорези 8 и 9 расположены под углом Р, равным углу между установочными гранями 10 и 11 режущей пластины. Для отвода стружки иэ зоны резания на державке выполнены стружечные канавки 13 и 14, Ширина паза S выбирается в пределах О,б — 0,7 диаметра d центрального отверстия.

Режущую пластину устанавливают в паз

2, фиксирующим элементом 4 поджимают ее установочными гранями 10 и 11 к поверхностям прорезей 8 и 9. В собранном виде производят шлифование и затачивание режущей пластины. Конструкция зенкера позволяет использовать предварительно заточенные сменные режущие пластины.

Формула изобретения

Сборный зенкер, содержащий державку с выполненным в ней осевым сквозным па1143126 зом и направляющую цапфу, при этом в упомянутом пазу закреплеНа режущая пластина, отличающийся тем. что, с целью упрощения конструкции, цапфа жестко связана с державкой, при этом в цапфе выпол- нено центральное отверстие до пересечения его с пазом державки, а на поверхности отверстия выполнены прорези. поверхности которых предназначены для взаимодей5 ствия с режущей пластиной.

1743726.

Составитель Г.Федотов

Техред M.Mîðãåíòàë Корректор М.Максимишинец

Редактор Н,Коляда

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2150 Тираж Подписное

ВНИИПИ. Государственного комитета по изобретениям и открытиямари ГКНТ СССР

113035, Москва. Ж-35, Раушская наб;. 4/5
