Способ изготовления замедляющих систем

Способ изготовления замедляющих систем

Иллюстрации

Показать все

Реферат



Использование: изготовление замедляющих систем из меди с зазорами 10-20 мкм методом электрозрозионного вырезания. Сущность изобретения: сначала нарезают периодическую структуру типа встречные штыри, а затем нарезают пролетные каналы , причем после прорезания каждого канала выводят электрод-проволоку диаметром 5-8 мкм при напряжении эавном напряжению при нарезании, а обработку ведут при напряжении 15 В в токе от 10 до 15 мА.

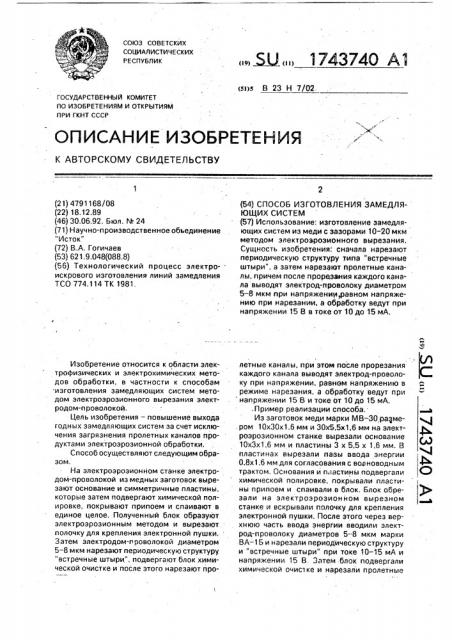

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 23 Н 7/02.

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4791168/08 (22) 18,12.89 (46) 30.06,92, Бюл. М 24 (71) Научно-производственное объединение

"Исток" (72) В,А, Гогичаев (53) 621.9,048(088.8) (56) Технологический процесс электроискрового изготовления линий замедления

ТСО 774.114 ТК 1981.

Изобретение относится к области электрофизических и электрохимических методов обработки, в частности к способам .изготовления замедляющих систем методом электроэрозионного вырезания электродом-проволокой, Цель изобретения — повышение выхода годных замедляющих систем за счет исключения загрязнения пролетных каналов продуктами электроэрозионной обработки, Способ осуществляют следующим образом, На электроэрозионном станке электродом-проволокой из медных заготовок вырезают основание и симметричные пластины, которые затем подвергают химической полировке, покрывают припоем и спаивают в единое целое. Полученный блок образуют электроэрозионным методом и вырезают полочку для крепления электронной пушки.

Затем электродом-проволокой диаметром

5-8 мкм нарезают периодическую структуру

"встречные штыри", подвергают блок химической очистке и после этого нарезают про„„ .Щ„„1743749 А1 (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЗАМЕДЛЯЮЩИХ СИСТЕМ (57) Использование: изготовление замедляющих систем из меди с зазорами 10-20 мкм методом электроэрозионного вырезания.

Сущность изобретения: сначала нарезают периодическую структуру типа "встречные штыри", а затем нарезают пролетные каналы, причем после прорвззния каждого канала выводят электрод-проволоку диаметром

5 — 8 мкм при напряжении, равном напряжению при нарезании, а обработку ведут при напряжении 15 В в токе от 10 до 15 мА, летные каналы, при этом после прорезания каждого канала выводят электрод-проволоку при напряжении, равном напряжению в режиме нарезания, а обработку ведут при напряжении 15 В и токе от 10 до 15 мА. .Пример реализации способа..

Из заготовок меди марки MB-ÇÎ,размером 10х30х1,6 мм и 30x5,5х1,6 мм на электроэрозионном станке вырезали основание

10хЗх1,6 мм и пластины 3 х 5,5 х 1,6 мм. В пластинах вырезали пазы ввода энергии

0.8х1,6 мм для согласования с вовноводным трактом. Основания и пластины подвергали химической полировке, покрывали пластины припоем и спаивали в блок. Блок обрезали на электроэрозионном вырезном станке и вскрывали полочку для крепления электронной пушки. После этого через верхнюю часть ввода энергии вводили электрод-проволоку диаметров 5-8 мкм марки

ВА-1Б и нарезали периодическую структуру и "встречные штыри" при токе 10-15 мА и напряжении 15 В. Затем блок подвергали химической очистке и нарезали пролетные

1743740

Составитель С.Никифоров

Техред M.Mîðãåíòàë Корректор M.Màêñèìèøèíåö

Редактор Т.Пилипенко

Заказ 2150 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101 каналы на том же режиме, При этом после нареэания каждого канала электрод-проволоку выводили при том же напряжении, что и при нарезании.

Предложенный способ обеспечил повышение выхода годных замедляющих систем и позволил получить системы с зазорами

10-20 мкм.

Формула изобретения

Способ изготовления замедляющих систем иэ меди методом электроэрозионного вырезания электродом-проволокой, включающий нареэание вывода энергии, открытых пролетных каналов, периодических структур типа "встречные штыри". о т л и ч аю шийся тем, что, с целью повышения выхода годных замедляющих систем с зазо5 рами 10 — 20. мкм, сначала нарезают периодическую структуру. а затем нарезают пролетные каналы, причем после прорезания каждого пролетного канала выводят электрод-проволоку при напряжении, рав10 ном напряжению в режиме нарезания, при этом обработку ведут электродом-проволокой диаметром от 5 до 8 мкм при напряжении 15 В и токе от t0до15 мА.
