Флюс для низкотемпературной пайки

Флюс для низкотемпературной пайки

Иллюстрации

Показать все

Реферат



Использование: пайка изделий из никеля и его сплавов, меди и ее сплавов, сталей в том числе нержавеющих. Сущность изобретения: флюс содержит следующие компоненты , мас.%: хлорид хрома 11,3-10,7, глицин 13,4-17,8; вода - остальное. 2 табл.

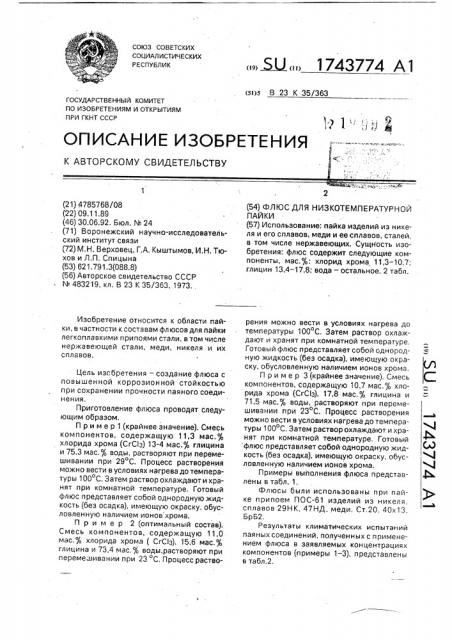

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23 К 35/363

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4785768/08 (22) 09.11.89 (46) 30.06.92. Бюл. М 24 (71) Воронежский научно-исследовательский институт связи (72) M,Н. Верховец, Г.А, Кыштымов, И.Н. Тюхов и Л.П. Спицына (53) 621.791.3(088.8) (56) Авторское свидетельство СССР

N483219,,кл. В 23 К 35/363, 1973..

Изобретение относится к области пайки, в частности к составам флюсов для пайки легкоплавкими припоями стали, в том числе нержавеющей стали., меди, никеля и их сплавов.

Цель изсбретения — создание флюса с повышенной коррозионной стойкостью при сохранении прочности паяного соединения, П риготовление фл юса проводят следующим образом, Пример 1 (крайнее значение). Смесь компонентов, содержащую 11,3 мас, $ хлорида хрома (СгС13) 13-4 мас;0 глицина и 75,3 мас,% воды, растворяют при перемешивании при 29 С. Процесс растворения можно вести в условиях нагрева до температуры 100 С, Затем раствор охлаждают и хранят при комнатной температуре. Готовый флюс представляет собой однородную жидкость (без осадка), имеющую окраску, обусловленную наличием ионов хрома.

Пример 2 (оптимальный состав).

Смесь компонентов, содержащую 11,0 мас,% хлорида хрома (CICI3), 15,6 мас.% глицина и 73,4 мас.% воды, растворяют при перемешивании при 23 С, Процесс раство„„. Ж„, 1743774 А1 (54) ФЛЮС ДЛЯ НИЗКОТЕМПЕРАТУРНОЙ

ПАЙКИ (57) Использование: пайка изделий из никеля и его сплавов, меди и ее сплавов, сталей, в том числе нержавеющих. Сущность изобретения: флюс содержит следующие компоненты, мас.%: хлорид хрома 11,3-10,7; глицин 13,4 — 17,8; вода — остальное. 2 табл. рения можно вести в условиях нагрева до температуры 100 С. Затем раствор охла>кдают и хранят при комнатной температуре.

Готовый флюс представляет собой однородную жидкость (без осадка), имеющую окраску, обусловленную наличием ионов хрома.

Пример 3(крайнее значение), Смесь компонентов, содержащую 10,7 мас.% хлорида хрома (CrCI3), 17,8 мас,% глицина и

71,5 мас.% воды, растворяют при перемешивании при 23 С. Процесс растворения можно вести в условиях нагрева до температуры 100 С. Затем раствор охлаждают и хранят при комнатной температуре, Готовый флюс представляет собой однородную жидкость (без осадка), имеющую окраску, обусловленную наличием ионов хрома.

Примеры выполнения флюса представлены в табл. 1.

Флюсы были использованы при пайке припоем ПОС-61 изделий из никеля, сплавов 29НК, 47НД. меди, Ст.20, 40х13, Бр Б2.

Результаты климатических испытаний паяных соединений, полученных с применением флюса в заявляемых концентрациях компонентов (примеры 1-3), представлены в табл.2.

1743774 вышении надежности и в увеличении срока их эксплуатации, Таблица 1

При содержании глицина менее 13,4 мас.% ухудшаются технологические свойства флюса (смачиваемость), при содержании глицина более 17,8 мас.% качество паяного шва практически не меняется, однако с увеличением количества глицина в растворе возмо>кно выпадение его в осадок, Таблица 2 ассовые потери, г/м ч

1 !! вы ри, ч

0,03

0,009

0,028

0,027

0,009

0,015

0,009

09

44

08

28

Составитель M.Âåðõoâåö

Техред М,Моргентал корректор С/Черни

Редактор Т,Пилипенко

Заказ 2152 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК - ., СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101. Испытания проводились по режимам; — холодоустойчивость — 60 С вЂ” 2 ч

- ци кл ич е с ко е в озд ей ст в и е — 60. С, + 70 С (3 цикла)

- влажность 98%, 40 С (30 сут), Из приведенных данных следует, что предлагаемый флюс в заявляемых интервалах целесообразно использовать для повышения коррозионной стойкости при сохранении прочности паяного соединения, Технико-зкономическая эффективность предлагаемого флюса заключается в повышении качества паяных соединений за счет исключения коррозионных процессов, в поФормула изобретения

5 Флюс для низкотемпературной пайки, содержащий хлорид металла, кислоту и воду, отличающийся тем, что, с целью повышения коррозионной стойкости при сохранении прочности паяного соединения, 10 он в качестве хлорида металла содержит хлорид хрома, а в качестве кислоты — глицин при следующем соотношении компонентов, мас.%:

Хлорид хрома 10,7 — 11,3

15 Глицин 13,4-17,8

Вода Остальное
