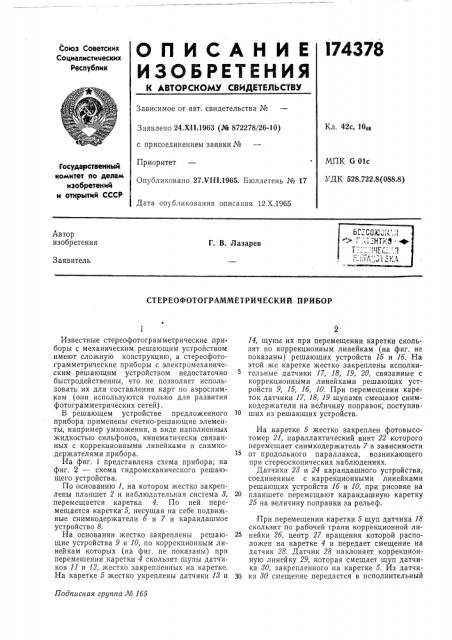

О П И С А Н И Е l74378

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42с, 100

Заявлено 24.XI I.1963 (№ 872278/26-10) с присоединением заявки №

Приоритет

Опубликовано 27Х11!.1965. Бюллетень № 17

МПК G Olc

УДК 528.722,8(088.8) Государственный комитет ло делам изобретений и открытий СССР

Дата опубликования описания 12.Х.1965

Автор изобретения

Г. В. Лазарев

Заявитель

СТЕРЕОФОТОГРАММЕТРИЧЕСКИИ ПРИБОР

Подписная группа № 165

Известные стереофотограмметрические приборы с механическим решающим устройством имеют сложную конструкцию, а стереофотограмметрические приборы с электромеханическим решающим устройством недостаточно быстродейственны, что не позволяет использовать их для составления карт по аэроснимкам (они используются только для развития фотограмметрических сетей) .

В решающем устройстве предложенного прибора применены счетно-решающие элементы, например умножения, в виде наполненных жидкостью сильфонов, кинематически связанных с коррекционными линейками и снимкодержателями прибора.

На фиг. 1 представлена схема прибора; на фиг. 2 — схема гидромеханического решающего устройства.

По основанию 1, на котором жестко закреплены планшет 2 и наблюдательная система 8, перемещается каретка 4. По ней перемещается каретка 5, несущая на себе подвижные снимкодержатели 6 и 7 и карандашное устройство 8.

На основании жестко закреплены решающие устройства 9 и 10, по коррекционным линейкам которых (на фиг. не показаны) при перемещении каретки 4 скользят щупы датчиков ll и 12, жестко закрепленных на каретке.

На каретке 5 жестко укреплены датчики 18 и

14, щупы их при перемещении каретки скользят по коррекционным линейкам (на фиг. не показаны) решающих устройств 15 и 16. На этой же каретке жестко закреплены исполнительные датчики 17, 18, 19, 20, связанные с коррекционными линейками решающих устройств 9, 15, 16, 10. При перемещении кареток датчики 17, 18, 19 щупами смещают снимкодержатели на величину поправок, поступивших из решающих устройств.

На каретке 5 жестко закреплен фотовысотомер 21, параллактический винт 22 которого перемещает снимкодержатель 7 в зависимости от продольного параллакса, возникающего при стереоскопических наблюдениях, Датчики 28 и 24 карандашного устройства, соединенные с каррекционными линейками решающих устройств 16 и 10, при рисовке на

20 планшете перемещают карандашную каретку

25 на величину поправки за рельеф.

При перемещении каретки 5 щуп датчика 18 скользит по рабочей грани коррекционной линейки 26, центр 27 вращения которой расположен на каретке 4 и передает смещение на датчик 28. Датчик 28 наклоняет коррекционную линейку 29, которая смещает щуп датчика 80, закрепленного на каретке 5. Из датчи30 ка 80 смещение передается в исполнительный

174378

10 датчик 17, который своим щупом перемещает снимкодержатель б.

Для децентрационного смещения коррекционных линеек на каретке 4 закреплен щуп 81.

В него упирается рычаг 82, жестко скрепленный с линейкой 2б. Линейка под действием винта 88 наклоняется на угол перспективы, и рычаг 82, упираясь в щуп 81, смещает децентрационную каретку 84 по направляющим 85 и

86 на величину децентрации.

Конструкция остальных гидромеханических устройств прибора аналогична изображенной на фиг. 2.

Предмет изобретения

Стереофотограмметрический прибор, содержащий неподвижное основание с оптиче5 ской системой, подвижную каретку со снимкодержателями и решающее устройство для введения поправок в координаты точек аэроснимка, отличающееся тем, что, с целью повышения точности измерений и быстродействия при10 бора, в решающем устройстве применены счетно-решающие элементы, например, умножения, выполненные в виде наполненных жидкостью сильфонов, кинематически связанных с коррекционными линейками и снимкодержате15 лями прибора.
