Устройство для зажима заготовок при фрезеровании граней

Устройство для зажима заготовок при фрезеровании граней

Иллюстрации

Показать все

Реферат



Название: Устройство для зажима заготовки при фрезеровании граней. Использование: в качестве многоместного станочного приспособления. Сущность изобретения: устройство содержит корпус 1, на котором под углом 120° друг к другу установлены с возможностью си нхронного поворота три стойки. На каждой стойке закреплен силовой узел с установочной пластиной 20, имеющей базовые призматические выемки 21, и оси 22, 23 с зажимными качалками 24,25 и эксцентриковыми кулачками 31. Наличие регулируемого по высоте поддона 34 позволяет устанавливать заготовки 26 на требуемую высоту, а наличие стрелочного указателя 39 позволяет одновременно поворачивать все заготовки на требуемый угол. Возможно исполнение, при котором несколько устройств соединены в один блок. 5 ил.

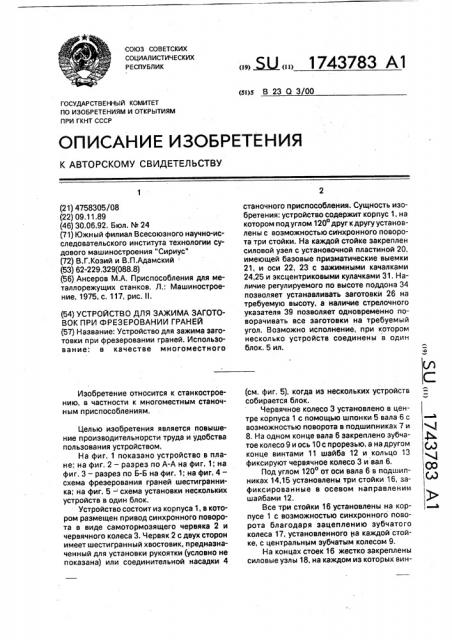

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

cs»s В 23 Q 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ! (Ы

iQQ (д) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4758305/08 (22) 09.11.89 (46) 30.06.92. Бюл. М 24 (71) Южный филиал Всесоюзного научно-исследовательского института технологии судового машиностроения "Сириус" (72) B.Ã.Êoçèé и В.П.Адамский (53) 62-229.329(088,8) (56) Ансеров М.А, Приспособления для металлорежущих станков. Л.: Машиностроение, 1975, с. 117, рис. П. (54) УСТРОЙСТВО ДЛЯ ЗАЖИМА ЗАГОТОВОК ПРИ ФРЕЗЕРОВАНИИ ГРАНЕЙ (57) Название: Устройство для зажима заготовки при фрезеровании граней. Использование; в качестве многоместного

Изобретение относится к станкостроению, в частности к многоместным станочнымм приспособлениям.

Целью изобретения является повышение производительиорсти труда и удобства пользования устройством.

На фиг. 1 показано устройство в плане; на фиг. 2 — разрез по А-А на фиг. 1; на фиг. 3 — разрез по Б-Б на фиг. 1; на фиг. 4— схема фрезерования граней шестигранника; на фиг. 5 — схема установки нескольких устройств в один блок.

Устройство состоит из корпуса 1, в котором размещен привод синхронного поворота в виде самотормозящего червяка 2 и червячного колеса 3. Червяк 2 с двух сторон имеет шестигранный хвостовик, предназначенный для установки рукоятки (условно не показана) или соединительной насадки 4 ов> !Ж<и> 1 743783 А 1 станочного приспособления, Сущность изобретения: устройство содержит корпус 1, на котором подуглом 120 друг кдругу установлены с возможностью синхронного поворота три стойки. На каждой стойке закреплен силовой узел с установочной пластиной 20, имеющей базовые призматические выемки

21, и оси 22, 23 с зажимными качалками

24,25 и эксцентриковыми кулачками 31. Наличие регулируемого по высоте поддона 34 позволяет устанавливать заготовки 26 на требуемую высоту, а наличие стрелочного указателя 39 позволяет одновременно поворачивать все заготовки на требуемый угол. Возможно исполнение, при котором несколько устройств соединены в один блок. 5 ил. (см. фиг. 5), когда из нескольких устройств собирается блок.

Червячное колесо 3 установлено в центре корпуса 1 с помощью шпонки 5 вала 6 с возможностью поворота в подшипниках 7 и

8. На одном конце вала 6 закреплено зубчатое колесо 9 и ось 10с прорезью, а на другом конце винтами 11 шайба 12 и кольцо 13 фиксируют червячное колесо 3 и вал 6.

Под углом 120 от оси вала 6 в подшипниках 14,15 установлены три стойки 16, зафиксированные в осевом направлении шайбами 12.

Все три стойки 16 установлены на корпусе 1 с возможностью синхронного поворота благодаря зацеплению зубчатого колеса 17, установленного на каждой стойке, с центральным зубчатым колесом 9.

На концах стоек 16 жестко закреплены силовые узлы 18, на каждом из которых вин1743783

50 тами 19 закреплены установочные пластины 20 с базовыми призматическими выемками 21, расположенными под углом 60о друг к другу.

Привод силового узла состоит из осей

22 и 23, на концах которых установлены качалки 24 и 25, Каждая качалка предназначен для зажима двух заготовок 26 и подпружинена пружиной 27 относительно установочной пластины 20. Для компенсации разности диаметров заготовок 26 при зажиме качалки 24 и 25 установлены на осях

22 и 23 с зазором и с возможностью разворота в горизонтальной плоскости на сферических шайбах 28. Винты .29 фиксируют качалки от поворота. С одной стороны каждой из осей 22 и 23 установлены гайки 30, а с другой стороны — эксцентриковые кулачки

31 с рукояткой 32. Кулачки 31 установлены на осях - возможностью поворота с помощью штифтов 33, Поддон 34 служит для ограничения осевого положения заготовок 26 и устанавливается на высоте с помощью втулок 35, которые перемещаются для этого по колонкам 36 со шкалой делений и на требуемой высоте фиксируются винтом 37.

В центре поддона 34 выполнено отверстие, в котором размещена ось 10, в пазу которой винтом 38 зафиксирован стрелочный указатель 39. Последний защищен прозрачным кожухом 40 и указывает угловое положение установочных пластин 20 по шкале 41.

Устройство для зажима заготовок при фрезеровании граней работает следующим образом.

Корпус 1 устройства фиксируется пазами на столе фрезерного станка. Поддон 34 устанавливается на заданной высоте по шкале колонок 36 в зависимости от длины болта с учетом зазора между опорной частью головки и установочной пластиной 20 и фиксируется винтом 37. Между установочными пластинами 20 и зажимными качалками 24, 25 в призматические выемки 21 устанавливают заготовки 26. Поворотом рукоятки 32 эксцентриковые кулачки 31 устанавливают в положении максимального

30 зажима заготовок 26. Вращением гаек 30 зажимают заготовки 26 до заданных усилий зажима. В этом положении гайки фиксируются контргайками 30. Вращением любого четырехгранника червяка 2 стрелочный указатель 39 устанавливают по шкале 41 на нулевую отметку. Набором фрез фрезеруют две грани всех заготовок 26 на заданный размер под ключ. Вращением червяка 2 стрелочный указатель 39 переводят на отметку 60 и тем же набором фрез обрабатывают вторую пару граней, а затем аналогично третью {см. фиг. 5). Поворотом рукояток 32 разворачивают эксцентриковые кулачки 31, освобождают от зажима качалки

24, 25 и вынимают готовые детали. Цикл повторяется.

При замене диаметра заготовки проводят предварительный цикл переналадки. В зависимости от размеров рабочего стола станка возможна установка нескольких устройсть в один блок.

Угловое направление сил зажима заготовок многозвенного механизма, пересекающееся в центре синхронного разворота установочных пластин от привода, повысило удобство в пользовании, т.е. позволило одновременно. переустановить все заготовки для фрезерования последующих граней без смены наладки режущего инструмента.

Формула изобретения

Устройство для зажима заготовок при фрезеровании граней, содержащее корпус с силовым узлом, состоящим из установочной пластины с базовыми призматическими выемками и качалок, связанных с приводом, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности труда и удобства эксплуатации, устройство снабжено дополнительными силовыми узлами, стойками и приводом синхронного поворота последних, причем основной и дополнительные силовые узлы жестко закреплены на соответствующих стойках, а базовые призматические выемки выполнены на каждой из установочных пластин по ее периферии с равным угловым шагом.

1743783

1743783

1743783
