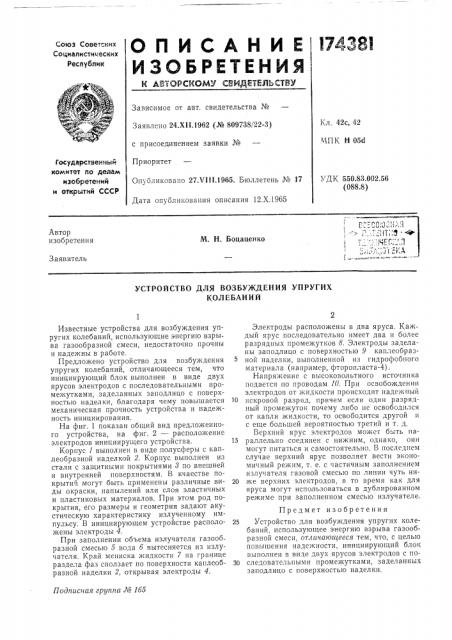

Реферат



Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

Зависимое от авт, свидетельства,%

Кл. 42с, 42

ЧПК Н 05d

Заявлено 24.Х11.1962 (№ 809738!22-3) с присоединением заявки №

Приоритет

Опубликовано 27.Ч111.1965. Бюллетень № 17

Государственный комитет по делам иэобретений и откРытий СССР

УДК 550.83.002.56 (088.8) Дата опубликования описания 12.Х.1965

Автор изобретения

М. Н. Боцаценко

Заявитель

УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ УПРУГИХ

КОЛЕБАНИЙ

Подписная группа № 1б5

Известные устройства для возбуждения упругих колебаний, использующие энергию взрыва газообразной смеси, недостаточно прочны и надежны в работе.

Предложено устройство для возбуждения упругих колебаний, отличающееся тем, что инициирующий блок выполнен в виде двух ярусов электродов с последовательными промежутками, заделанных заподлицо с поверхностью наделки, благодаря чему повышается механическая прочность устройства и надежность инициирования.

На фиг. 1 показан общий вид предложенного устройства, на фиг. 2 — расположение электродов инициирущего устройства.

Корпус 1 выполнен в виде полусферы с каплеобразной наделкой 2. Корпус выполнен из стали с защитными покрытиями 8 по внешней и внутренней поверхностям. В кчаестве покрытии могут быть применены различные виды окраски, напылений или слоя эластичных и пластиковых материалов. При этом род покрытия, его размеры и геометрия задают акустическую характеристику излученному импульсу. В инициирующем устройстве расположеныы электроды 4.

При заполнении объема излучателя газообразной смесью 5 вода б вытесняется из излучателя. Край мениска жидкости 7 на границе раздела фаз сползает по поверхности каплеобразной наделки 2, открывая электроды 4.

Электроды расположены в два яруса. Каждый ярус последовательно имеет два и более разрядных промежутков 8. Электроды заделаны заподлицо с поверхностью 9 каплеобразной наделки, выполненной из гидрофобного материала (например, фторопласта-4).

Напряжение с высоковольтного источника подается по проводам 10. При освобождении электродов от жидкости происходит надежньш

10 искровой разряд, причем если один разрядный промежуток почему либо не освободился от капли жидкости, то освободится другой и с еще большей вероятностью третий и т. д.

Верхний ярус электродов может быть па15 раллельно соединен с нижним, однако, они могут питаться и самостоятельно. В последнем случае верхний ярус позволяет вести экономичный режим, т, е. с частичным заполнением излучателя газовой смесью по линии чуть ни20 же верхних электродов, в то время как для яруса могут использоваться в дублированном режиме при заполненном смесью излучателе.

Предмет изобретения

25 Устройство для возбуждения упругих колебаний, использующее энергию взрыва газообразной смеси, отяичаюи1ееся тем, что, с целью повышения надежности, инициирующий блок вьполнен в виде двух ярусов электродов с по30 следовательпыми промежутками, заделанных заподлицо с поверхностью наделки.

174381 г 2
